Kabelabzweigkasten X 06 mit Hutprofilschiene
Typ X06 R LGR-TR | Art.Nr. 2005092 | EAN 4012196582723
Art.Nr. / Typ
2005092 / X06 R LGR-TR
Anzahl der Einführungen
8
Schutzart
IP67
Farbe
grau / transparent
kl. VKE: 1 Stück
1Stück
Beschreibung
Kabelabzweigkasten mit Hutprofilschiene zum Verbinden von Kabeln und Leitungen im Innen- und Außenbereich. Rechteckige Form mit Ausschlageinführungen. Geeignet für die Wand-/ Deckenmontage mit der Möglichkeit zur Außenbefestigung, Innenbefestigung oder Montage über die Eckdome. Besonders schlagfest mit IK09. Transparenter Deckel mit Schnellverschluss, plombierbar. Hergestellt aus halogenfreien und UV-resistenten Materialien.
Inklusive Hutprofilschiene Typ 2069.
Kabelabzweigkasten gemäß DIN EN 60670. Flammwidrig nach DIN EN 60695-2-11, Prüftemperatur 650°C. Schlagfestigkeit IK09 gemäß DIN EN 50102. Schutzart IP67 gemäß DIN EN 60529.
Inklusive Hutprofilschiene Typ 2069.
Kabelabzweigkasten gemäß DIN EN 60670. Flammwidrig nach DIN EN 60695-2-11, Prüftemperatur 650°C. Schlagfestigkeit IK09 gemäß DIN EN 50102. Schutzart IP67 gemäß DIN EN 60529.
Technische Daten

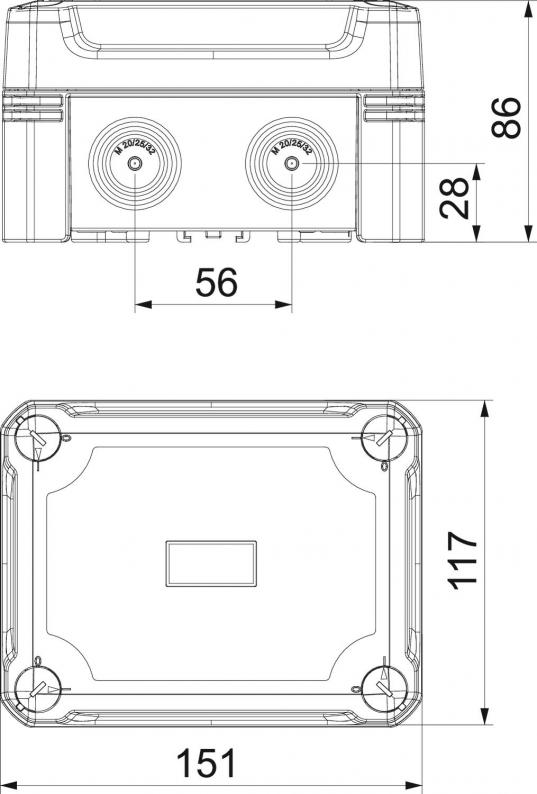

Abmessungen
| Länge | 151 mm |
|---|---|
| Breite | 117 mm |
| Höhe | 86 mm |
| Lichte Innenmaße | 137x105x68 mm |
Technische Daten
| Schlagfest | ja |
|---|---|
| Halogenfrei | ja |
| Glasfaserverstärkt | ja |
| Anzahl der Einführungen | 8 |
| Einführung von Hinten | nein |
| Transparenter Deckel | ja |
| Schutzart | IP67 |
| Nennspannung | 750 V |
| Anreihbar | ja |
| Mit Deckel | ja |
| Plombierbar | ja |
| Art der Einführung | Stufenmembran abschneidbar |
| Bemessungsisolationsspannung Ui | 750 V |
| Explosionsgeprüfte Ausführung | nein |
| Art der Gehäusedurchführung | Vorprägung |
| Mit Abschirmung | nein |
| Witterungsbeständig | ja |
| Schutzgrad IK-Code | IK09 |
| Max. Leiterquerschnitt | 6 mm² |
| Nennquerschnitt max. | 6 mm² |
| Nennquerschnitt min. | 2,5 mm² |
| Form | rechteckig |
| Bestückung | Tragschiene |
| Deckel | nicht transparent |
| Deckelbefestigung | geschraubt |
| Montageart | Wand-/ Deckenmontage |
| Einführungen | <TEXT><P>4 x Ø20/25, 4 x Ø20/25/32</P></TEXT> |
| Temperatureinsatzbereich max. | 60 °C |
| Temperatureinsatzbereich min. | -5 °C |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C |
| Dimension | 150x116x86 |
| Werkstoff | Polycarbonat |
| Farbe | grau / transparent |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,6733 kg CO₂e / 1 Stück |
