Kabelabzweigkasten X 10
Typ X10 SW-RO | OBO Art.Nr. 2005156 | EAN 4012196580613
Art.Nr. / Typ
Farbe
Anzahl der Einführungen
10
Schutzart
IP67
Lichte Innenmaße
177x137x110 mm
kl. VKE: 1 Stück
1Stück
Beschreibung

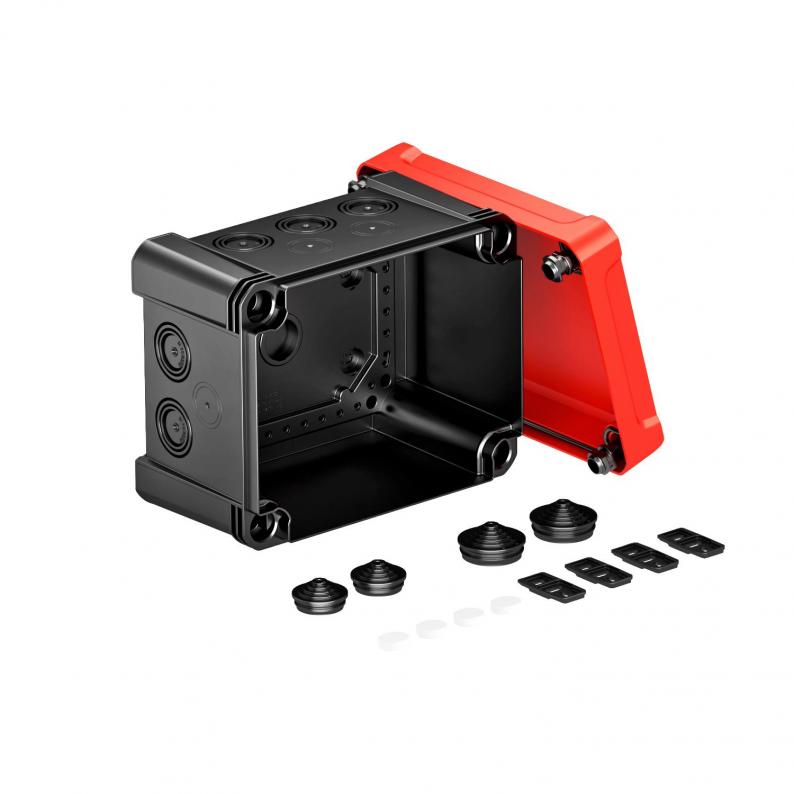

Kabelabzweigkasten zum Verbinden von Kabeln und Leitungen im Innen- und Außenbereich. Rechteckige Form mit Ausschlageinführungen. Geeignet für die Wand-/ Deckenmontage mit der Möglichkeit zur Außenbefestigung, Innenbefestigung oder Montage über die Eckdome. Besonders schlagfest mit IK09. Deckel mit Schnellverschluss, plombierbar. Hergestellt aus halogenfreien und UV-resistenten Materialien.
Kabelabzweigkasten gemäß DIN EN 60670. Flammwidrig nach DIN EN 60695-2-11, Prüftemperatur 650°C. Schlagfestigkeit IK09 gemäß DIN EN 50102. Schutzart IP67 gemäß DIN EN 60529.
Das Unterteil ist schwarz ind der Deckel ist Sigmalrot mit schwarzen Befestigungselementen.
Kabelabzweigkasten gemäß DIN EN 60670. Flammwidrig nach DIN EN 60695-2-11, Prüftemperatur 650°C. Schlagfestigkeit IK09 gemäß DIN EN 50102. Schutzart IP67 gemäß DIN EN 60529.
Das Unterteil ist schwarz ind der Deckel ist Sigmalrot mit schwarzen Befestigungselementen.
Technische Daten
Technische Daten
| Anreihbar | ja |
|---|---|
| Anzahl der Einführungen | 10 |
| Art der Einführung | Stufenmembran abschneidbar |
| Art der Gehäusedurchführung | Vorprägung |
| Bemessungsisolationsspannung Ui | 750 V |
| Bestückung | ohne |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 2,2543 kg CO₂e / 1 Stück |
| Deckel | nicht transparent |
| Deckelbefestigung | geschraubt |
| Dimension | 190x150x125 |
| Einführung von Hinten | nein |
| Explosionsgeprüfte Ausführung | nein |
| Farbe | schwarz / rot |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C |
| Form | rechteckig |
| Glasfaserverstärkt | ja |
| Halogenfrei | ja |
| Max. Leiterquerschnitt | 10 mm² |
| Mit Abschirmung | nein |
| Mit Deckel | ja |
| Montageart | Wand-/ Deckenmontage |
| Nennquerschnitt max. | 10 mm² |
| Nennquerschnitt min. | 4 mm² |
| Nennspannung | 750 V |
| Plombierbar | ja |
| Schlagfest | ja |
| Schutzart | IP67 |
| Schutzgrad IK-Code | IK09 |
| Temperatureinsatzbereich max. | 60 °C |
| Temperatureinsatzbereich min. | -5 °C |
| Transparenter Deckel | nein |
| Werkstoff | Polycarbonat |
| Witterungsbeständig | ja |
Abmessungen
| Breite | 151 mm |
|---|---|
| Höhe | 126 mm |
| Länge | 191 mm |
| Lichte Innenmaße | 177x137x110 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (4)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
Ausführungen
Typ
Anzahl der Einführungen
Schutzart
Lichte Innenmaße
Farbe
OBO Art.Nr.
X10 LGR
10
IP67
177x137x110 mm
lichtgrau; RAL 7035
2005016
X10 LGR-TR
10
IP67
177x137x110 mm
grau / transparent
2005066
X10 SW
10
IP67
177x137x110 mm
graphitschwarz; RAL 9011
2005126
X10 SW-RO
10
IP67
177x137x110 mm
schwarz / rot
2005156
Farbe
X10 LGR
OBO Art.Nr.
2005016
Anzahl der Einführungen
10
Schutzart
IP67
Lichte Innenmaße
177x137x110 mm
Farbe
lichtgrau; RAL 7035
X10 LGR-TR
OBO Art.Nr.
2005066
Lichte Innenmaße
177x137x110 mm
Anzahl der Einführungen
10
Schutzart
IP67
Farbe
grau / transparent
X10 SW
OBO Art.Nr.
2005126
Schutzart
IP67
Farbe
graphitschwarz; RAL 9011
Lichte Innenmaße
177x137x110 mm
Anzahl der Einführungen
10
X10 SW-RO
OBO Art.Nr.
2005156
Lichte Innenmaße
177x137x110 mm
Schutzart
IP67
Farbe
schwarz / rot
Anzahl der Einführungen
10
