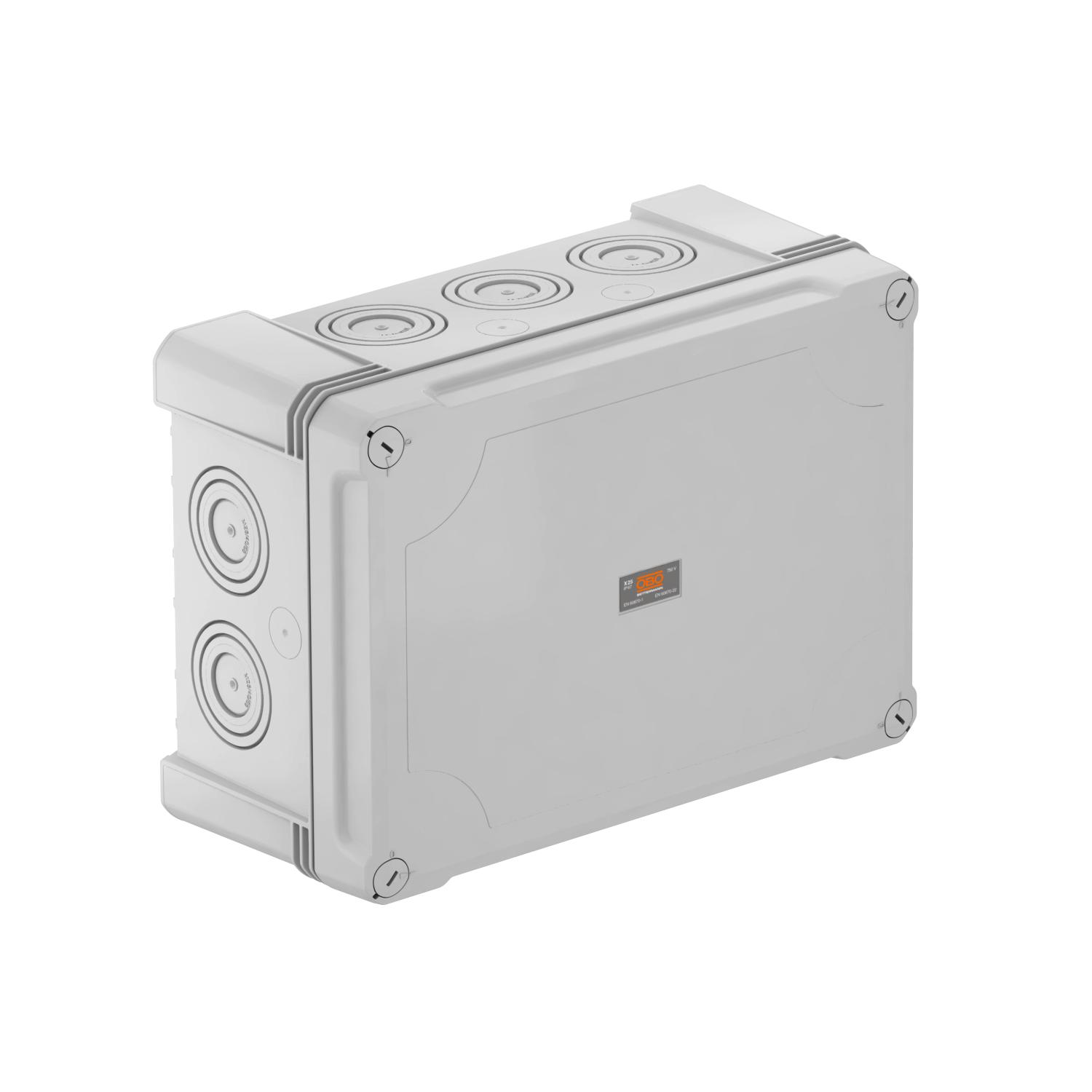

Kabelabzweigkasten X 25
Typ X25 LGR | Art.Nr. 2005024 | EAN 4012196577453
Art.Nr. / Typ
Lichte Innenmaße
Farbe
Anzahl der Einführungen
10
Schutzart
IP67
kl. VKE: 1 Stück
1Stück
Beschreibung
Kabelabzweigkasten zum Verbinden von Kabeln und Leitungen im Innen- und Außenbereich. Rechteckige Form mit Ausschlageinführungen. Geeignet für die Wand-/ Deckenmontage mit der Möglichkeit zur Außenbefestigung, Innenbefestigung oder Montage über die Eckdome. Besonders schlagfest mit IK09. Deckel mit Schnellverschluss, plombierbar. Hergestellt aus halogenfreien und UV-resistenten Materialien.
Kabelabzweigkasten gemäß DIN EN 60670. Flammwidrig nach DIN EN 60695-2-11, Prüftemperatur 650°C. Schlagfestigkeit IK09 gemäß DIN EN 50102. Schutzart IP67 gemäß DIN EN 60529.
Kabelabzweigkasten gemäß DIN EN 60670. Flammwidrig nach DIN EN 60695-2-11, Prüftemperatur 650°C. Schlagfestigkeit IK09 gemäß DIN EN 50102. Schutzart IP67 gemäß DIN EN 60529.
Technische Daten

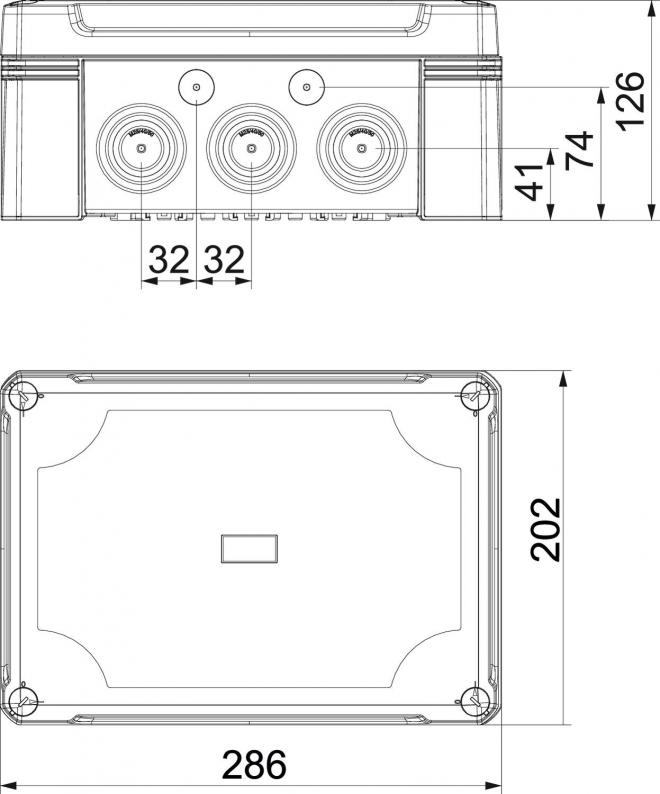

Abmessungen
| Länge | 286 mm |
|---|---|
| Breite | 202 mm |
| Höhe | 126 mm |
| Lichte Innenmaße | 271x187x110 mm |
Technische Daten
| Schlagfest | ja |
|---|---|
| Halogenfrei | ja |
| Glasfaserverstärkt | ja |
| Anzahl der Einführungen | 10 |
| Einführung von Hinten | nein |
| Transparenter Deckel | nein |
| Schutzart | IP67 |
| Nennspannung | 750 V |
| Anreihbar | ja |
| Mit Deckel | ja |
| Plombierbar | ja |
| Art der Einführung | Stufenmembran abschneidbar |
| Bemessungsisolationsspannung Ui | 750 V |
| Explosionsgeprüfte Ausführung | nein |
| Art der Gehäusedurchführung | Vorprägung |
| Mit Abschirmung | nein |
| Witterungsbeständig | ja |
| Schutzgrad IK-Code | IK09 |
| Max. Leiterquerschnitt | 25 mm² |
| Nennquerschnitt max. | 25 mm² |
| Nennquerschnitt min. | 10 mm² |
| Form | rechteckig |
| Bestückung | ohne |
| Deckel | nicht transparent |
| Deckelbefestigung | geschraubt |
| Montageart | Wand-/ Deckenmontage |
| Einführungen | <TEXT><P>10 x Ø25/40/50</P></TEXT> |
| Temperatureinsatzbereich max. | 60 °C |
| Temperatureinsatzbereich min. | -5 °C |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C |
| Dimension | 286x202x125 |
| Werkstoff | Polycarbonat |
| Farbe | lichtgrau; RAL 7035 |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 3,5701 kg CO₂e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (4)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (4)
3D Daten Downloads (1)
Ausführungen
Typ
Lichte Innenmaße
Anzahl der Einführungen
Schutzart
Farbe
Art.Nr.
X25 LGR
271x187x110
10
IP67
lichtgrau; RAL 7035
2005024
X25 LGR-TR
271x187x110
10
IP67
grau / transparent
2005074
X25 SW
271x187x110
10
IP67
graphitschwarz; RAL 9011
2005134
X25 SW-RO
271x187x110
10
IP67
schwarz / rot
2005164
Farbe
X25 LGR
Art.Nr.
2005024
Lichte Innenmaße
271x187x110
Anzahl der Einführungen
10
Schutzart
IP67
Farbe
lichtgrau; RAL 7035
X25 LGR-TR
Art.Nr.
2005074
Lichte Innenmaße
271x187x110
Anzahl der Einführungen
10
Schutzart
IP67
Farbe
grau / transparent
X25 SW
Art.Nr.
2005134
Lichte Innenmaße
271x187x110
Anzahl der Einführungen
10
Schutzart
IP67
Farbe
graphitschwarz; RAL 9011
X25 SW-RO
Art.Nr.
2005164
Lichte Innenmaße
271x187x110
Anzahl der Einführungen
10
Schutzart
IP67
Farbe
schwarz / rot
