Kabelabzweigkasten X 25
Typ X25 SW-RO | OBO Art.Nr. 2005164 | EAN 4012196580675
Art.Nr. / Typ
Farbe
Lichte Innenmaße
271x187x110 mm
Schutzart
IP67
Anzahl der Einführungen
10
kl. VKE: 1 Stück
1Stück
Beschreibung

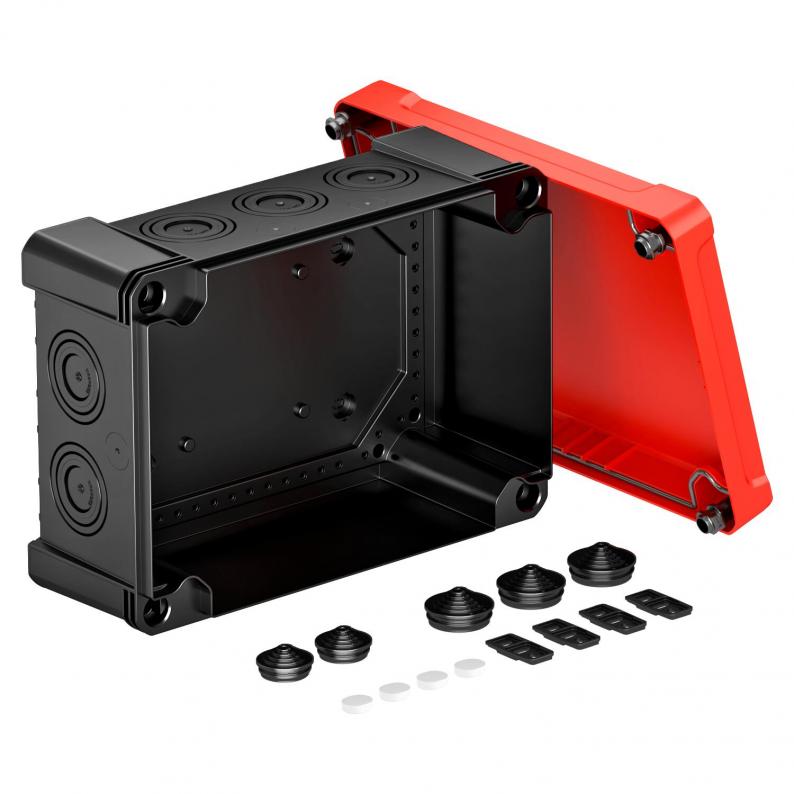

Kabelabzweigkasten zum Verbinden von Kabeln und Leitungen im Innen- und Außenbereich. Rechteckige Form mit Ausschlageinführungen. Geeignet für die Wand-/ Deckenmontage mit der Möglichkeit zur Außenbefestigung, Innenbefestigung oder Montage über die Eckdome. Besonders schlagfest mit IK09. Deckel mit Schnellverschluss, plombierbar. Hergestellt aus halogenfreien und UV-resistenten Materialien.
Kabelabzweigkasten gemäß DIN EN 60670. Flammwidrig nach DIN EN 60695-2-11, Prüftemperatur 650°C. Schlagfestigkeit IK09 gemäß DIN EN 50102. Schutzart IP67 gemäß DIN EN 60529.
Das Unterteil ist schwarz ind der Deckel ist Sigmalrot mit schwarzen Befestigungselementen.
Kabelabzweigkasten gemäß DIN EN 60670. Flammwidrig nach DIN EN 60695-2-11, Prüftemperatur 650°C. Schlagfestigkeit IK09 gemäß DIN EN 50102. Schutzart IP67 gemäß DIN EN 60529.
Das Unterteil ist schwarz ind der Deckel ist Sigmalrot mit schwarzen Befestigungselementen.
Technische Daten
Technische Daten
| Anreihbar | ja |
|---|---|
| Anzahl der Einführungen | 10 |
| Art der Einführung | Stufenmembran abschneidbar |
| Art der Gehäusedurchführung | Vorprägung |
| Bemessungsisolationsspannung Ui | 750 V |
| Bestückung | ohne |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 3,6316 kg CO₂e / 1 Stück |
| Deckel | nicht transparent |
| Deckelbefestigung | geschraubt |
| Dimension | 286x202x125 |
| Einführung von Hinten | nein |
| Explosionsgeprüfte Ausführung | nein |
| Farbe | schwarz / rot |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C |
| Form | rechteckig |
| Glasfaserverstärkt | ja |
| Halogenfrei | ja |
| Max. Leiterquerschnitt | 25 mm² |
| Mit Abschirmung | nein |
| Mit Deckel | ja |
| Montageart | Wand-/ Deckenmontage |
| Nennquerschnitt max. | 25 mm² |
| Nennquerschnitt min. | 10 mm² |
| Nennspannung | 750 V |
| Plombierbar | ja |
| Schlagfest | ja |
| Schutzart | IP67 |
| Schutzgrad IK-Code | IK09 |
| Temperatureinsatzbereich max. | 60 °C |
| Temperatureinsatzbereich min. | -5 °C |
| Transparenter Deckel | nein |
| Werkstoff | Polycarbonat |
| Witterungsbeständig | ja |

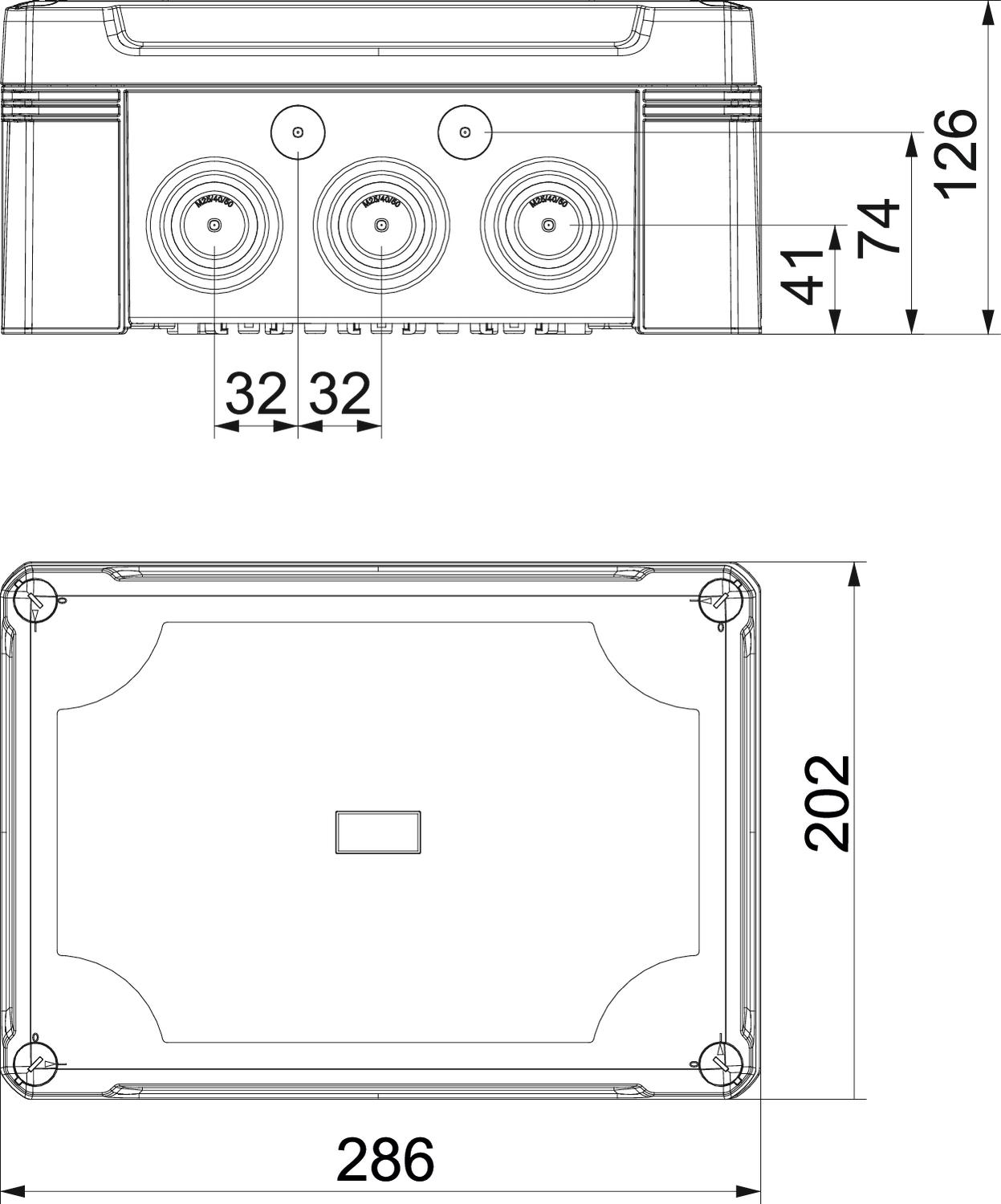

Abmessungen
| Breite | 202 mm |
|---|---|
| Höhe | 126 mm |
| Länge | 286 mm |
| Lichte Innenmaße | 271x187x110 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (4)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
Ausführungen
Typ
Farbe
Lichte Innenmaße
Schutzart
Anzahl der Einführungen
OBO Art.Nr.
X25 LGR
lichtgrau; RAL 7035
271x187x110 mm
IP67
10
2005024
X25 LGR-TR
grau / transparent
271x187x110 mm
IP67
10
2005074
X25 SW
graphitschwarz; RAL 9011
271x187x110 mm
IP67
10
2005134
X25 SW-RO
schwarz / rot
271x187x110 mm
IP67
10
2005164
Farbe
X25 LGR
OBO Art.Nr.
2005024
Farbe
lichtgrau; RAL 7035
Lichte Innenmaße
271x187x110 mm
Schutzart
IP67
Anzahl der Einführungen
10
X25 LGR-TR
OBO Art.Nr.
2005074
Farbe
grau / transparent
Schutzart
IP67
Anzahl der Einführungen
10
Lichte Innenmaße
271x187x110 mm
X25 SW
OBO Art.Nr.
2005134
Schutzart
IP67
Farbe
graphitschwarz; RAL 9011
Lichte Innenmaße
271x187x110 mm
Anzahl der Einführungen
10
X25 SW-RO
OBO Art.Nr.
2005164
Lichte Innenmaße
271x187x110 mm
Anzahl der Einführungen
10
Schutzart
IP67
Farbe
schwarz / rot
