Kabelrinne DKS 60 A2

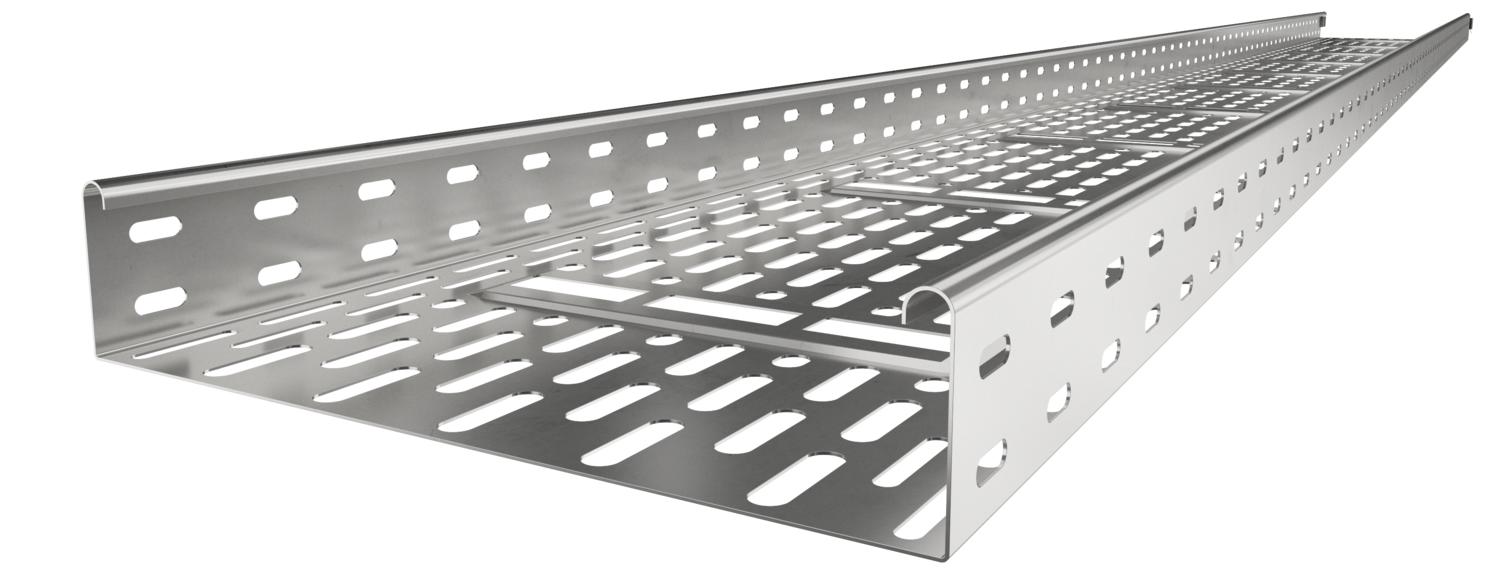

Kabelrinne DKS 60 A2
Typ DKS 630 A2 | OBO Art.Nr. 6085636 | EAN 4012196070572
Art.Nr. / Typ
Werkstoff
Breite
Oberfläche
blank, nachbehandelt
Blechstärke
0,8 mm
Funktionserhalt
nein
Länge
3000 mm
Dieser Artikel ist ein Auslaufartikel!
Den Nachfolgeartikel finden Sie hier.
kl. VKE: 3 m
3m
Beschreibung
DKS 60 = Durchlässiges-Kabelrinnen-System in 60 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Durchlässiges Kabelrinnen-System nach VdS Richtlinie 2092 mit 30% Lochanteil zum Einsatz unter Sprinkleranlagen.
Bodendurchführung ab der Breite 200 mm.
Verbindungsteile sind anteilig separat zu bestellen.
Technische Daten
Technische Daten
| Abmessung | 60 x 300 |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt |
| Ausführung Verbinder | ohne Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 0,8 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 13,8096 kg CO₂e / 1 Meter |
| Dimension | 60x300x3000 |
| Einsatz Sprinkleranlage | ja |
| Funktionserhalt | nein |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzquerschnitt | 178 cm² |
| Nutzquerschnitt | 17800 mm² |
| Oberfläche | blank, nachbehandelt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
Abmessungen
| Breite | 300 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 3000 mm |
| Maß B | 300 mm |
Belastungen
| Stützabstand 1,5m | 1 kN/m |
|---|---|
| Stützabstand 1,75m | 0,8 kN/m |
| Stützabstand 2,0m | 0,5 kN/m |
| Stützabstand 2,5m | 0,35 kN/m |
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Belastungsschema beim Prüfverfahren
