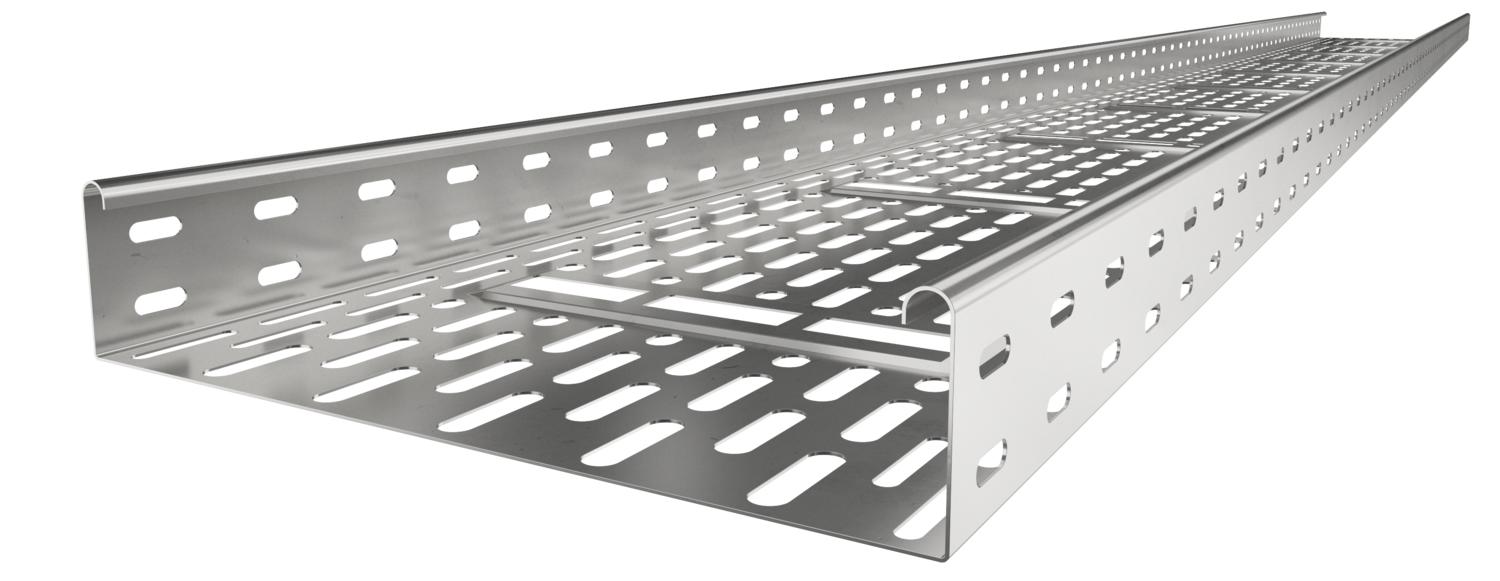

Kabelrinne DKS 60 A4
Typ DKS 610 A4
Art.Nr. 6085668
EAN 4012196181933
Art.Nr. / Typ
Länge
Breite
Blechstärke
Werkstoff
Dieser Artikel ist ein Auslaufartikel!
Den Nachfolgeartikel finden Sie hier.
kl. VKE: 3 m
3m
m
Beschreibung
DKS 60 = Durchlässiges-Kabelrinnen-System in 60 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Durchlässiges Kabelrinnen-System nach VdS Richtlinie 2092 mit 30% Lochanteil zum Einsatz unter Sprinkleranlagen.
Bodendurchführung ab der Breite 200 mm.
Verbindungsteile sind anteilig separat zu bestellen.
Technische Daten
Abmessungen
| Länge | 3000 mm |
|---|---|
| Breite | 100 mm |
| Höhe | 60 mm |
| Maß B | 100 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | ja |
| Ausführung Verbinder | ohne Verbinder |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 58 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 0,8 mm |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzquerschnitt | 5800 mm² |
| Mit Oberteil | nein |
| ROHS Konform | ja |
| Dimension | 60x100x3000 |
| Oberfläche | blank, nachbehandelt |
| Werkstoff | Edelstahl, rostfrei 1.4571 |
| Einsatz Sprinkleranlage | ja |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Art des Verbinders Kabeltragsystem | geschraubt |
| Produktserie | DKS-Serie |
Belastungen
| Stützabstand 1,5m | 1 kN/m |
|---|---|
| Stützabstand 1,75m | 0,8 kN/m |
| Stützabstand 2,0m | 0,5 kN/m |
| Stützabstand 2,5m | 0,35 kN/m |
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Belastungsschema beim Prüfverfahren
Umweltdaten
7,5979 kg CO₂e / 1 MeterCO2 Fußabdruck (GWP) Cradle-to-Gate
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 7,5979 kg CO₂e / 1 Meter |
|---|---|
| CO₂ Fußabdruck Wert (GWP) | 7,5979 kg CO₂e |
| Ermittlungsdatum CO2 Wert | 2025-04-02T00:00:00.000+0200 |
| Deklarierte Einheit | Meter |
| Menge der deklarierten Einheit | 1 |
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (3)
Ausschreibungstexte (2)
Ausführungen
Typ
Länge
Breite
Funktionserhalt
Blechstärke
Oberfläche
Werkstoff
Art.Nr.
DKS 630 A2
3000
300
nein
0,8
blank, nachbehandelt
Edelstahl, rostfrei 1.4301
6085636
DKS 610 A4
3000
100
nein
0,8
blank, nachbehandelt
Edelstahl, rostfrei 1.4571
6085668
DKS 630 A4
3000
300
nein
0,8
blank, nachbehandelt
Edelstahl, rostfrei 1.4571
6085673
