Kabelrinne IKS 60 FS

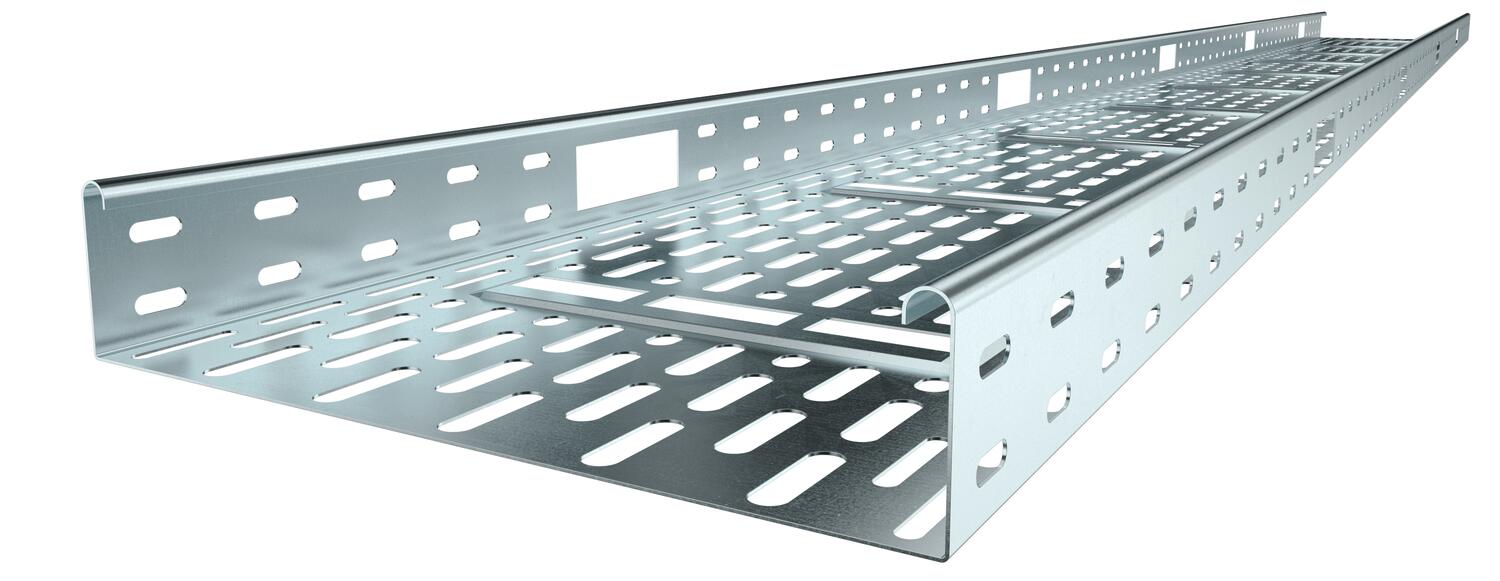

Kabelrinne IKS 60 FS
Typ IKS 610 FS | OBO Art.Nr. 6087116 | EAN 4012196168439
Art.Nr. / Typ
Breite
Blechstärke
Länge
3000 mm
Oberfläche
bandverzinkt
Werkstoff
Stahl
Funktionserhalt
nein
kl. VKE: 3 m
3m
Beschreibung
IKS 60 = Installations-Kabelrinnen-System in 60 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Durchlässiges Kabelrinnen System nach VdS Richtlinie 2092 mit 30% Lochanteil zum Einsatz unter Sprinkleranlagen.
Bodendurchführung ab der Breite 200 mm. Seitenlochung versetzt alle 300 mm.
Verbindungsteile sind anteilig separat zu bestellen.
Technische Daten
Technische Daten
| Abmessung | 60 x 100 |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt |
| Ausführung Verbinder | ohne Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 1 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 4,3254 kg CO2e / 1 Meter |
| Dimension | 60x100x3000 |
| Einsatz Sprinkleranlage | ja |
| Farbe | zink |
| Funktionserhalt | nein |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzquerschnitt | 5800 mm² |
| Nutzquerschnitt | 58 cm² |
| Oberfläche | bandverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 3000 mm |
| Maß B | 100 mm |
Belastungen
| Stützabstand 1,0m | 0,9 kN/m |
|---|---|
| Stützabstand 1,5m | 0,9 kN/m |
| Stützabstand 2,0m | 0,7 kN/m |
| Stützabstand 2,5m | 0,45 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
Länge
Oberfläche
Breite
Werkstoff
Blechstärke
Funktionserhalt
OBO Art.Nr.
IKS 610 FS
3000 mm
bandverzinkt
100 mm
Stahl
1 mm
nein
6087116
IKS 620 FS
3000 mm
bandverzinkt
200 mm
Stahl
1 mm
nein
6087132
IKS 630 FS
3000 mm
bandverzinkt
300 mm
Stahl
1 mm
nein
6087140
IKS 640 FS
3000 mm
bandverzinkt
400 mm
Stahl
1,5 mm
nein
6087159
Breite
Blechstärke
IKS 610 FS
OBO Art.Nr.
6087116
Länge
3000 mm
Oberfläche
bandverzinkt
Breite
100 mm
Werkstoff
Stahl
Blechstärke
1 mm
Funktionserhalt
nein
IKS 620 FS
OBO Art.Nr.
6087132
Länge
3000 mm
Funktionserhalt
nein
Werkstoff
Stahl
Blechstärke
1 mm
Oberfläche
bandverzinkt
Breite
200 mm
IKS 630 FS
OBO Art.Nr.
6087140
Oberfläche
bandverzinkt
Blechstärke
1 mm
Breite
300 mm
Werkstoff
Stahl
Funktionserhalt
nein
Länge
3000 mm
IKS 640 FS
OBO Art.Nr.
6087159
Blechstärke
1,5 mm
Breite
400 mm
Länge
3000 mm
Oberfläche
bandverzinkt
Funktionserhalt
nein
Werkstoff
Stahl
