Kabelrinne, Marinenorm FS
Typ MKR 15 050 FS | OBO Art.Nr. 6045952 | EAN 4012196561971



Art.Nr. / Typ
Breite
Oberfläche
bandverzinkt
Länge
2000 mm
Funktionserhalt
nein
Werkstoff
Stahl
Blechstärke
1 mm
kl. VKE: 2 m
2m
Beschreibung
Kabelrinne für den Einsatz im Schiffbau, gefertigt in Anlehnung an die Marinenorm VG 88900-1.
Technische Daten
Technische Daten
Abmessung | 15 x 50 |
---|---|
Art des Verbinders Kabeltragsystem | geschraubt |
Ausführung Verbinder | ohne Verbinder |
Belastungstesttyp nach IEC 61537 | Typ II |
Blechstärke | 1 mm |
CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,3673 kg CO2e / 1 Meter |
Dimension | 15x50x2000 |
Farbe | zink |
Funktionserhalt | nein |
Mit Oberteil | nein |
Montagelochung im Boden | ja |
NATO Lochbild | ja |
Oberfläche | bandverzinkt |
Rostfreier Stahl, gebeizt | nein |
Seitenlochung | nein |
Weitspann-Ausführung | nein |
Werkstoff | Stahl |
Abmessungen
Breite | 50 mm |
---|---|
Höhe | 15 mm |
Länge | 2000 mm |
Maß B | 50 mm |
Belastungen
Stützabstand 1,0m | 0,4 kN/m |
---|---|
Stützabstand 1,5m | 0,1 kN/m |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (3)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
Oberfläche
Länge
Funktionserhalt
Werkstoff
Blechstärke
Breite
OBO Art.Nr.
MKR 15 050 FS
bandverzinkt
2000 mm
nein
Stahl
1 mm
50 mm
6045952
MKR 15 075 FS
bandverzinkt
2000 mm
nein
Stahl
1 mm
75 mm
6045960
MKR 15 100 FS
bandverzinkt
2000 mm
nein
Stahl
1 mm
100 mm
6045979
MKR 15 200 FS
bandverzinkt
2000 mm
nein
Stahl
1 mm
200 mm
6046002
Breite
MKR 15 050 FS
OBO Art.Nr.
6045952
Oberfläche
bandverzinkt
Länge
2000 mm
Funktionserhalt
nein
Werkstoff
Stahl
Blechstärke
1 mm
Breite
50 mm
MKR 15 075 FS
OBO Art.Nr.
6045960
Blechstärke
1 mm
Breite
75 mm
Länge
2000 mm
Oberfläche
bandverzinkt
Funktionserhalt
nein
Werkstoff
Stahl
MKR 15 100 FS
OBO Art.Nr.
6045979
Oberfläche
bandverzinkt
Breite
100 mm
Länge
2000 mm
Blechstärke
1 mm
Werkstoff
Stahl
Funktionserhalt
nein

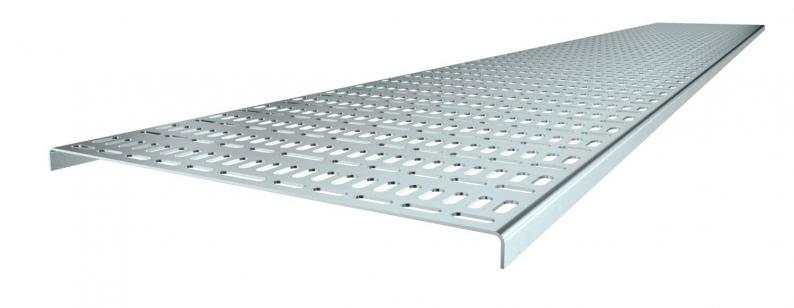

MKR 15 200 FS
