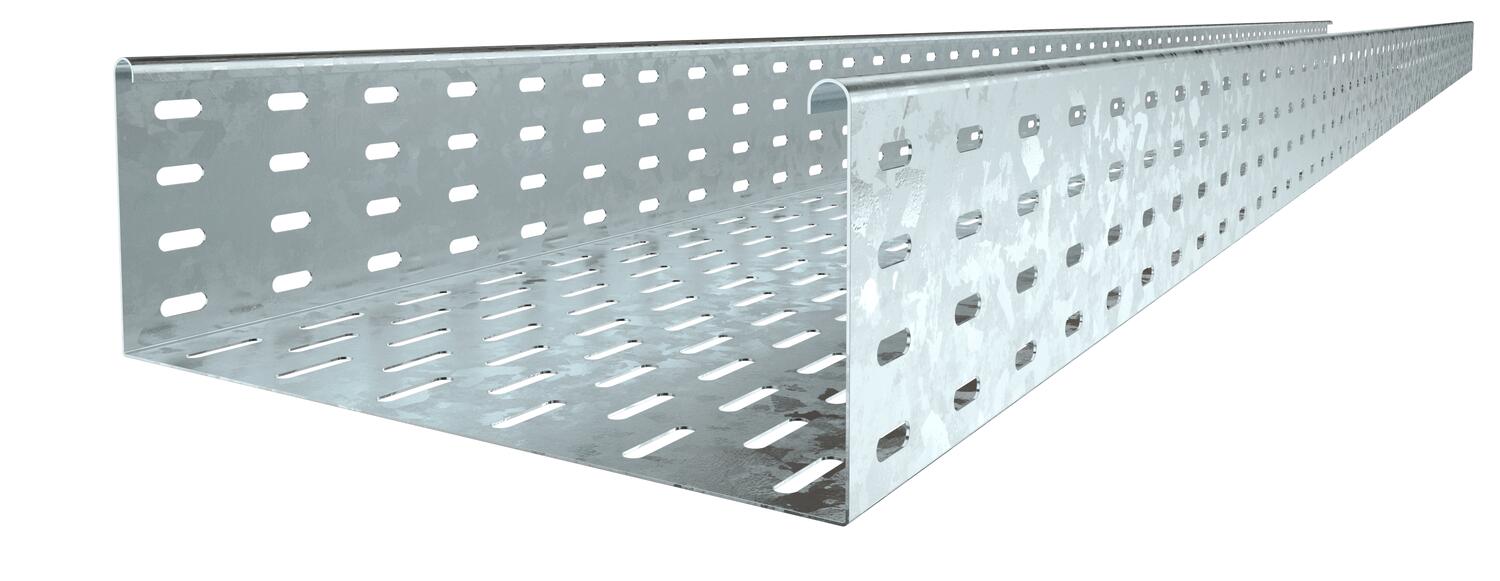

Kabelrinne MKS 110 FT
Kabelrinne MKS 110 FT
Typ MKS 110 FT | OBO Art.Nr. 6060609 | EAN 4012196392292
Art.Nr. / Typ
Breite
Länge
3000 mm
Blechstärke
1 mm
Funktionserhalt
nein
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
kl. VKE: 3 m
3m
Beschreibung
MKS 110 = Mittelschweres-Kabelrinnen-System in 110 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Die Kabelrinne wird auf dem Ausleger mit Schrauben Typ FRS M6 x 12 befestigt.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | geschraubt |
|---|---|
| Ausführung Verbinder | ohne Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 1 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 6,2228 kg CO2e / 1 Meter |
| Dimension | 110x100x3000 |
| Farbe | zink |
| Funktionserhalt | nein |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzquerschnitt | 11000 mm² |
| Nutzquerschnitt | 110 cm² |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 110 mm |
| Länge | 3000 mm |
| Maß B | 100 mm |
Belastungen
| Stützabstand 1,5m | 1,85 kN/m |
|---|---|
| Stützabstand 2,0m | 1,3 kN/m |
| Stützabstand 2,5m | 0,75 kN/m |
| Stützabstand 3,0m | 0,6 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (5)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
Länge
Blechstärke
Breite
Funktionserhalt
Werkstoff
Oberfläche
OBO Art.Nr.
MKS 110 FT
3000 mm
1 mm
100 mm
nein
Stahl
tauchfeuerverzinkt
6060609
MKS 120 FT
3000 mm
1 mm
200 mm
nein
Stahl
tauchfeuerverzinkt
6060625
MKS 130 FT
3000 mm
1 mm
300 mm
nein
Stahl
tauchfeuerverzinkt
6060641
MKS 140 FT
3000 mm
1 mm
400 mm
nein
Stahl
tauchfeuerverzinkt
6060676
