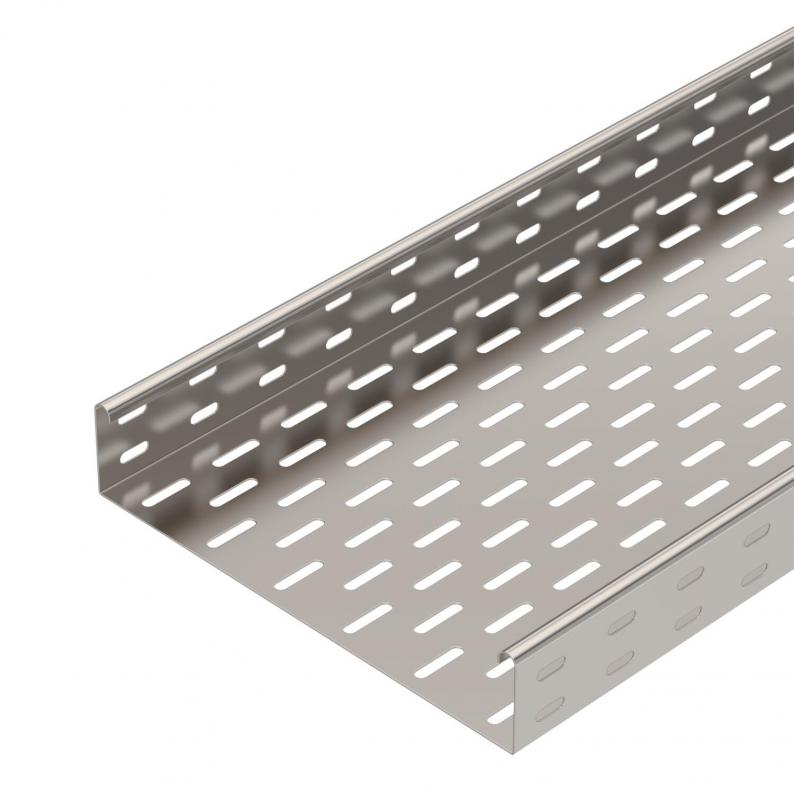

Kabelrinne MKS 60 A2
Typ MKS 630 A2 | Art.Nr. 6056040 | EAN 4012196389414
Art.Nr. / Typ
Länge
Breite
Blechstärke
Funktionserhalt
nein
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4301
kl. VKE: 3 m
3m
Beschreibung
MKS 60 = Mittelschweres-Kabelrinnen-System in 60 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Verbindungsteile sind anteilig separat zu bestellen.
Technische Daten

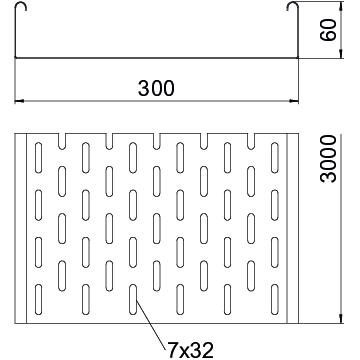

Abmessungen
| Länge | 3000 mm |
|---|---|
| Breite | 300 mm |
| Höhe | 60 mm |
| Maß B | 300 mm |
| Maß W | 300 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | ja |
| Ausführung Verbinder | ohne Verbinder |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 178 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 1 mm |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzquerschnitt | 17800 mm² |
| Mit Oberteil | nein |
| Dimension | 60x300x3000 |
| Oberfläche | blank, nachbehandelt |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| Farbe | edelstahl |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Art des Verbinders Kabeltragsystem | geschraubt |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 16,7438 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 2,0m | 1 kN/m |
|---|---|
| Stützabstand 2,5m | 0,5 kN/m |
| Stützabstand 1,75m | 1,25 kN/m |
| Stützabstand 1,5m | 1,5 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (4)
Artikelbilder (3)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Breite
Funktionserhalt
Blechstärke
Oberfläche
Werkstoff
Art.Nr.
MKS 610 A2
3000
100
nein
1
blank, nachbehandelt
Edelstahl, rostfrei 1.4301
6056016
MKS 620 A2
3000
200
nein
1
blank, nachbehandelt
Edelstahl, rostfrei 1.4301
6056024
MKS 630 A2
3000
300
nein
1
blank, nachbehandelt
Edelstahl, rostfrei 1.4301
6056040
MKS 640 A2
3000
400
nein
1
blank, nachbehandelt
Edelstahl, rostfrei 1.4301
6056059
