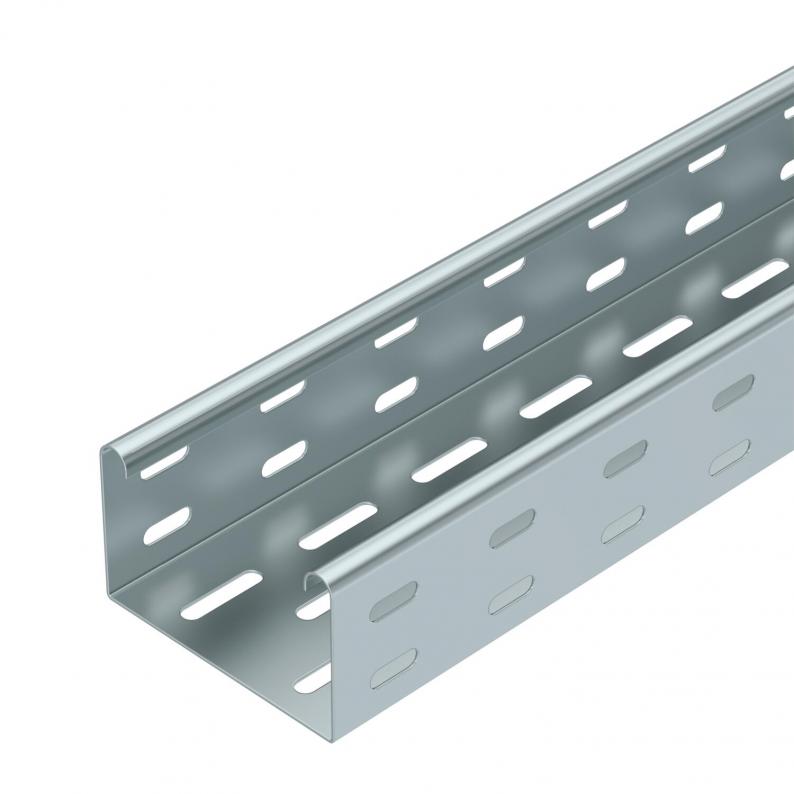

Kabelrinne MKS 60 FS

Kabelrinne MKS 60 FS

Art.Nr. 6055109 | EAN 4012196059652

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Länge
3000 mm
Werkstoff
Stahl
Oberfläche
bandverzinkt
Blechstärke
1 mm
Funktionserhalt
nein

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

MKS 60 = Mittelschweres-Kabelrinnen-System in 60 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Abmessung60 x 100
Art des Verbinders Kabeltragsystemgeschraubt
Ausführung VerbinderMitgelieferter Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1 mm
CO2 Fußabdruck (GWP) Cradle-to-Gate4,481 kg CO2e / 1 Meter
Dimension60x100x3000
Farbezink
Funktionserhaltnein
Mit Oberteilnein
Montagelochung im Bodenja
NATO Lochbildnein
Nutzquerschnitt5800 mm²
Nutzquerschnitt58 cm²
Oberflächebandverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungnein
WerkstoffStahl

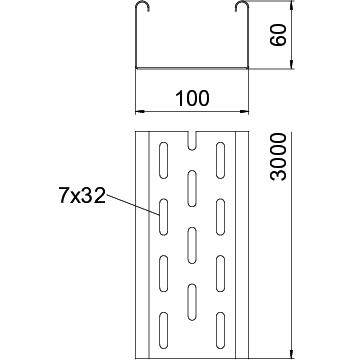

Abmessungen

Breite100 mm
Höhe60 mm
Länge3000 mm
Maß B100 mm
Maß W100 mm

Belastungen

Stützabstand 1,5m1,5 kN/m
Stützabstand 1,75m1,25 kN/m
Stützabstand 2,0m1 kN/m
Stützabstand 2,5m0,5 kN/m
Belastungsdiagramm Kabelrinne Typ MKS 60

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (5)
Zertifikate (3)
Anleitungen & Hilfen (4)
Artikelbilder (3)
3D Daten Downloads (1)

Zubehör

Systemzubehör

Art.Nr. 6067093

Längsverbinder FS
Typ
RLVK 60 FS

kl. VKE: 10 Stück

Art.Nr. 7070205

Stoßstellenleiste FS
Typ
SSLB 100 FS

kl. VKE: 20 Stück

Art.Nr. 6036100

45°-Bogen 60 FS
Typ
RB 45 610 FS

kl. VKE: 1 Stück

Ausführungen

Breite
MKS 610 FS
Art.Nr.
6055109
Breite
100 mm
Länge
3000 mm
Werkstoff
Stahl
Oberfläche
bandverzinkt
Blechstärke
1 mm
Funktionserhalt
nein
MKS 615 FS
Art.Nr.
6055141
Oberfläche
bandverzinkt
Länge
3000 mm
Blechstärke
1 mm
Funktionserhalt
nein
Werkstoff
Stahl
Breite
150 mm
MKS 620 FS
Art.Nr.
6055206
Funktionserhalt
nein
Blechstärke
1 mm
Oberfläche
bandverzinkt
Länge
3000 mm
Werkstoff
Stahl
Breite
200 mm

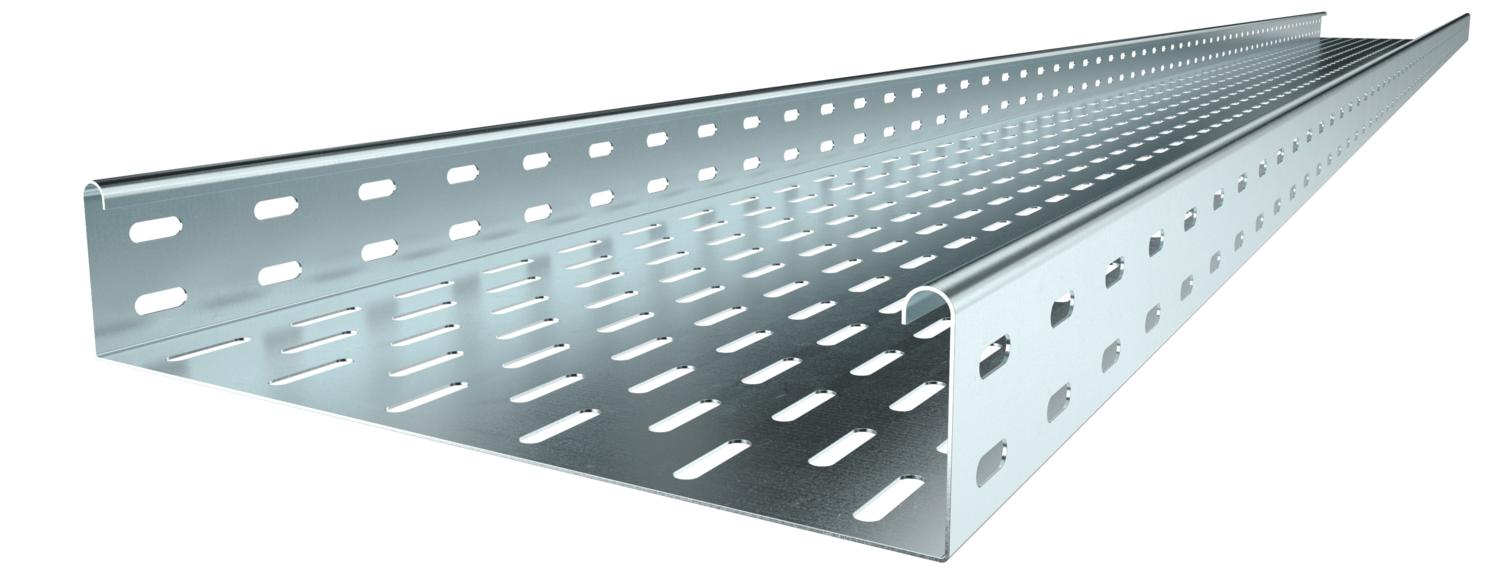

MKS 630 FS
Art.Nr.
6055303
Länge
3000 mm
Werkstoff
Stahl
Oberfläche
bandverzinkt
Funktionserhalt
nein
Breite
300 mm
Blechstärke
1 mm
MKS 640 FS
Art.Nr.
6055400
Oberfläche
bandverzinkt
Werkstoff
Stahl
Blechstärke
1 mm
Breite
400 mm
Funktionserhalt
nein
Länge
3000 mm
MKS 650 FS
Art.Nr.
6055508
Länge
3000 mm
Oberfläche
bandverzinkt
Blechstärke
1 mm
Breite
500 mm
Funktionserhalt
nein
Werkstoff
Stahl
MKS 660 FS
Art.Nr.
6055524
Werkstoff
Stahl
Breite
600 mm
Blechstärke
1 mm
Funktionserhalt
nein
Oberfläche
bandverzinkt
Länge
3000 mm
