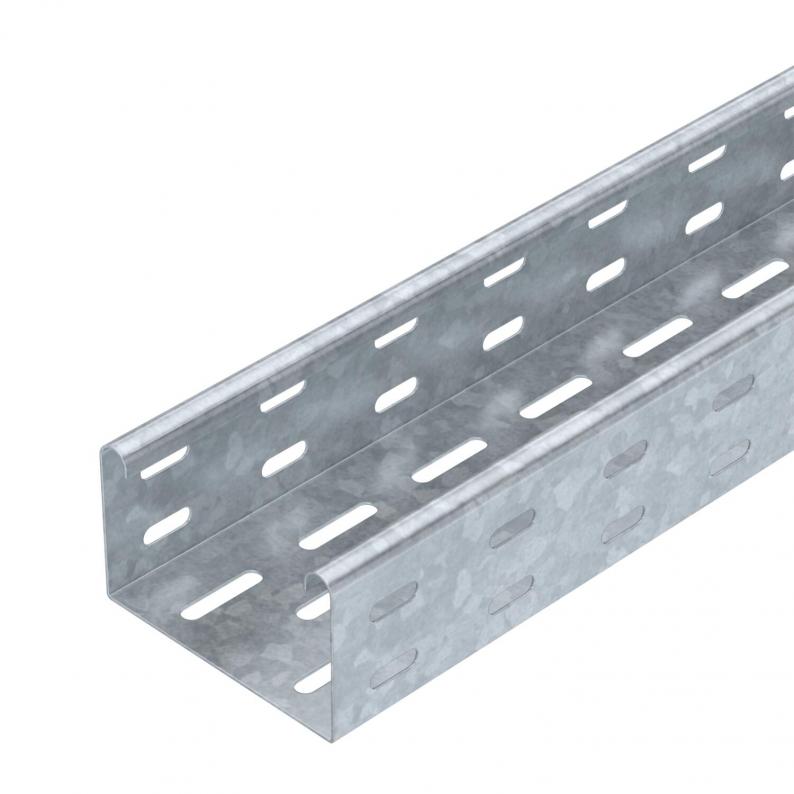

Kabelrinne MKS 60 FT
Typ MKS 610 FT
|Art.Nr. 6055532
|EAN 4012196060016
Art.Nr. / Typ
Länge
Breite
Blechstärke
Funktionserhalt
nein
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
kl. VKE: 3 m
3m
m
Beschreibung
MKS 60 = Mittelschweres-Kabelrinnen-System in 60 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Technische Daten
Abmessungen
| Länge | 3000 mm |
|---|---|
| Breite | 100 mm |
| Höhe | 60 mm |
| Maß B | 100 mm |
| Maß W | 100 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | ja |
| Ausführung Verbinder | ohne Verbinder |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 58 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 1 mm |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzquerschnitt | 5800 mm² |
| Mit Oberteil | nein |
| Abmessung | 60 x 100 |
| Dimension | 60x100x3000 |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Art des Verbinders Kabeltragsystem | geschraubt |
Belastungen
| Stützabstand 1,5m | 1,5 kN/m |
|---|---|
| Stützabstand 1,75m | 1,25 kN/m |
| Stützabstand 2,0m | 1 kN/m |
| Stützabstand 2,5m | 0,5 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Umweltdaten
4,4369 kg CO2e / 1 MeterCO2 Fußabdruck (GWP) Cradle-to-Gate
| EPD Verified | Ja |
|---|---|
| Einheitenbasis EPD | 1 lfm. + Montagesystem |
| EPD GWP (außerhalb der Systemgrenzen) | 18.83 kg CO₂e |
| EPD GWP (Entsorgungsphase) | 1.97 kg CO₂e |
| EPD GWP (Herstellungsphase) | 81.32 kg CO₂e |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 4,4369 kg CO2e / 1 Meter |
|---|
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (4)
Artikelbilder (3)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Ausführungen
Typ
Länge
Breite
Funktionserhalt
Blechstärke
Oberfläche
Werkstoff
Art.Nr.
MKS 610 FT
3000
100
nein
1
tauchfeuerverzinkt
Stahl
6055532
MKS 615 FT
3000
150
nein
1
tauchfeuerverzinkt
Stahl
6055559
MKS 620 FT
3000
200
nein
1
tauchfeuerverzinkt
Stahl
6055575

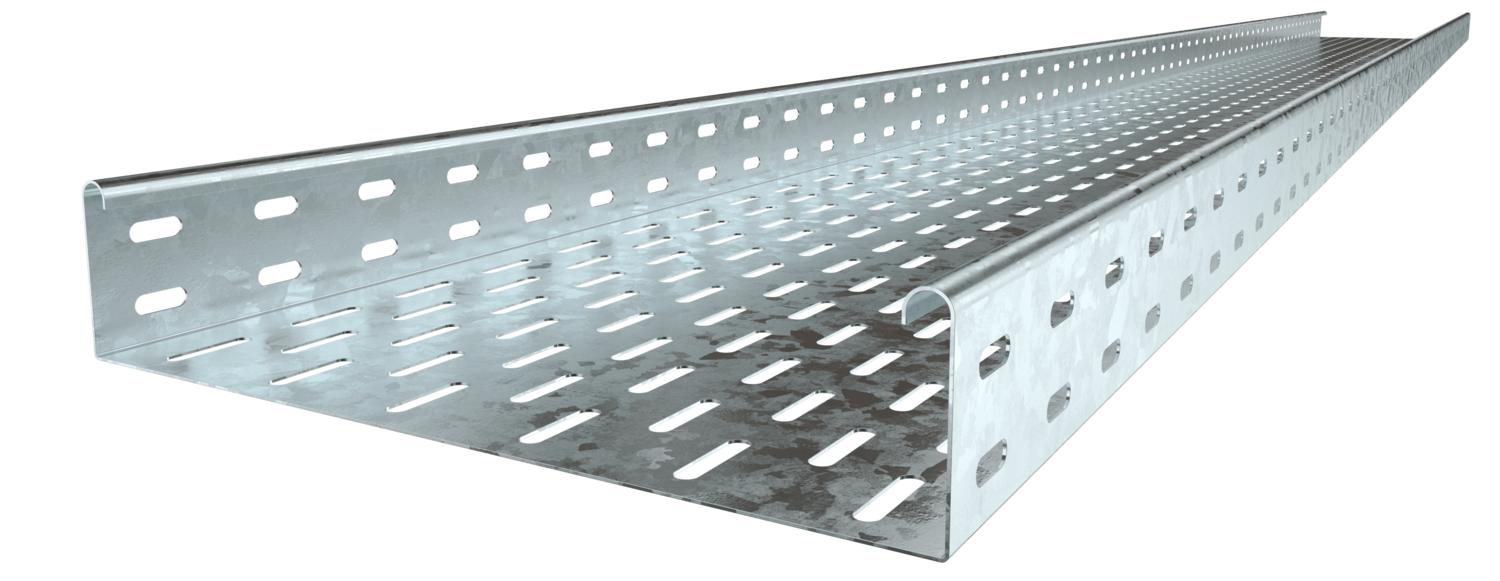

MKS 630 FT
3000
300
nein
1
tauchfeuerverzinkt
Stahl
6055613
MKS 640 FT
3000
400
nein
1
tauchfeuerverzinkt
Stahl
6055664
MKS 650 FT
3000
500
nein
1
tauchfeuerverzinkt
Stahl
6055699
MKS 660 FT
3000
600
nein
1
tauchfeuerverzinkt
Stahl
6055710
Breite
MKS 610 FT
Art.Nr.
6055532
Länge
3000
Breite
100
Funktionserhalt
nein
Blechstärke
1
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
MKS 615 FT
Art.Nr.
6055559
Länge
3000
Breite
150
Funktionserhalt
nein
Blechstärke
1
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
MKS 620 FT
Art.Nr.
6055575
Länge
3000
Breite
200
Funktionserhalt
nein
Blechstärke
1
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
MKS 630 FT
Art.Nr.
6055613
Länge
3000
Breite
300
Funktionserhalt
nein
Blechstärke
1
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
MKS 640 FT
Art.Nr.
6055664
Länge
3000
Breite
400
Funktionserhalt
nein
Blechstärke
1
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
MKS 650 FT
Art.Nr.
6055699
Länge
3000
Breite
500
Funktionserhalt
nein
Blechstärke
1
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
MKS 660 FT
Art.Nr.
6055710
Länge
3000
Breite
600
Funktionserhalt
nein
Blechstärke
1
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
