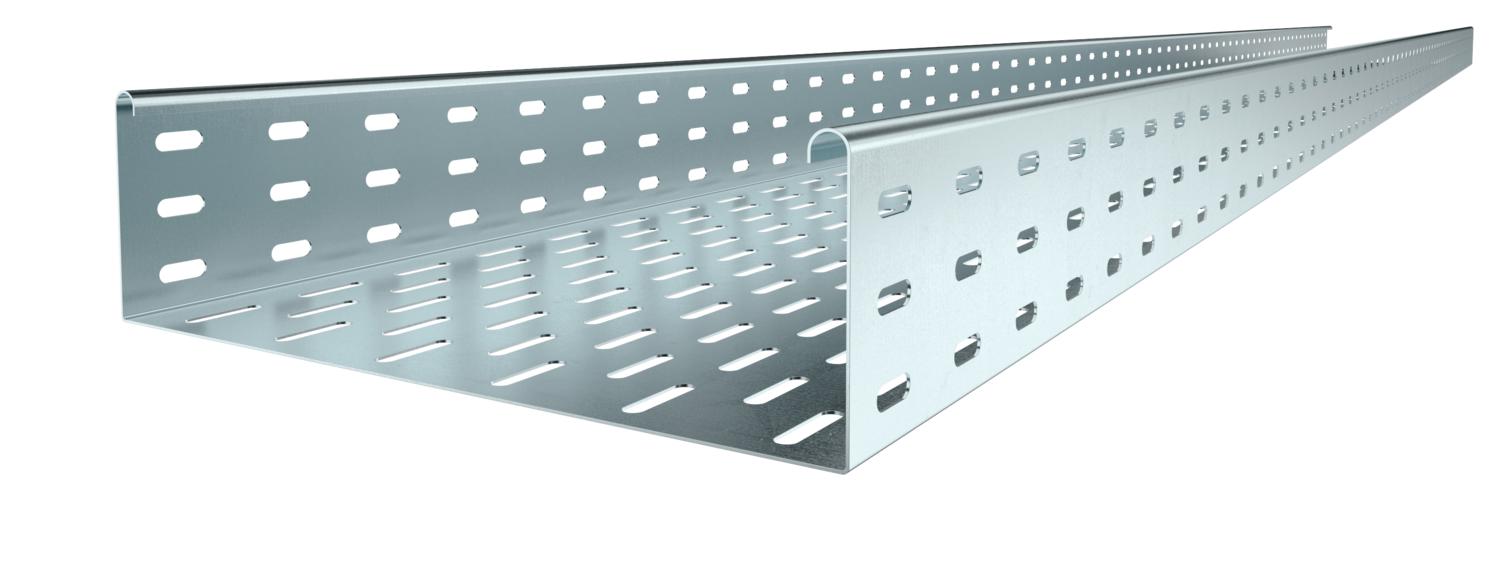

Kabelrinne MKS 85 FS
Kabelrinne MKS 85 FS
Typ MKS 810 FS | OBO Art.Nr. 6057101 | EAN 4012196060733
Art.Nr. / Typ
Breite
Funktionserhalt
nein
Oberfläche
bandverzinkt
Länge
3000 mm
Blechstärke
1 mm
Werkstoff
Stahl
kl. VKE: 3 m
3m
Beschreibung
MKS 85 = Mittelschweres-Kabelrinnen-System in 85 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Inklusive Verbinder Typ RLVL 85.
Technische Daten
Technische Daten
| Abmessung | 85 x 100 |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt |
| Ausführung Verbinder | Mitgelieferter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 1 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 5,6826 kg CO2e / 1 Meter |

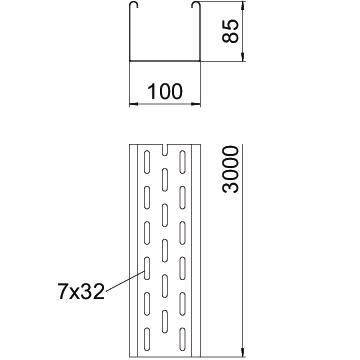

| Dimension | 85x100x3000 |
| Farbe | zink |
| Funktionserhalt | nein |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzquerschnitt | 8300 mm² |
| Nutzquerschnitt | 83 cm² |
| Oberfläche | bandverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 85 mm |
| Länge | 3000 mm |
| Maß B | 100 mm |
| Maß W | 100 mm |
Belastungen
| Stützabstand 1,5m | 1,75 kN/m |
|---|---|
| Stützabstand 1,75m | 1,4 kN/m |
| Stützabstand 2,0m | 1,1 kN/m |
| Stützabstand 2,5m | 0,5 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
ab der Breite 300 mm mit Stoßstellenleiste SSLB geprüft
