Kabelrinne MKS-Magic® 110 FS

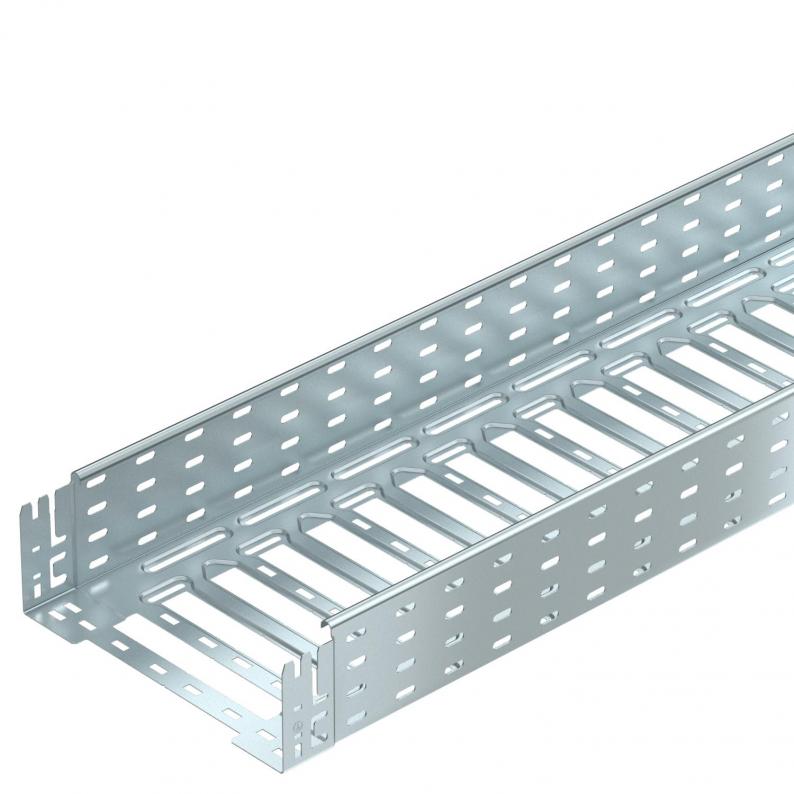

Kabelrinne MKS-Magic® 110 FS

Art.Nr. 6059162 | EAN 4012195830948

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Farbe
zink
Funktionserhalt
nein
Oberfläche
bandverzinkt
Blechstärke
1 mm
Werkstoff
Stahl
Länge
3050 mm
Höhe
110 mm

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • Umweltproduktdeklaration (EPD)
  • CO₂-Fußabdruck (PCF)

Technische Daten

Technische Daten

Art des Verbinders KabeltragsystemKlickbefestigung
Ausführung Verbinderintegrierter Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1 mm
CO2 Fußabdruck (GWP) Cradle-to-Gate9,7698 kg CO2e / 1 Meter
Dimension110x300x3050
Einsatz Sprinkleranlageja
Farbezink
Funktionserhaltnein
Magnetische Schirmdämpfung mit Deckel50 dB
Magnetische Schirmdämpfung ohne Deckel20 dB
Mit Oberteilnein
Montagelochung im Bodenja
NATO Lochbildnein
Nutzlänge3000 mm
Nutzquerschnitt32800 mm²
Nutzquerschnitt328 cm²
Oberflächebandverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungnein
WerkstoffStahl

Abmessungen

Breite300 mm
Höhe110 mm
Länge3050 mm
Maß B300 mm
Maß L180 mm
Maß x196 mm
Maß y262 mm

Belastungen

NEMA Lastklasse8A
Stützabstand 1,5m1,8 kN/m
Stützabstand 2,0m1,3 kN/m
Stützabstand 2,5m0,93 kN/m
Stützabstand 3,0m0,7 kN/m
Belastungsdiagramm Kabelrinne Typ MKSM 110

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (3)
3D Daten Downloads (1)

Zubehör

Systemzubehör
Typ
KTSMV 130 FS

kl. VKE: 1 Stück

Art.Nr. 6036304

45°-Bogen 110 FS
Typ
RB 45 130 FS

kl. VKE: 1 Stück

Art.Nr. 6036806

90°-Bogen 110 FS
Typ
RB 90 130 FS

kl. VKE: 1 Stück

Ausführungen

Breite
MKSM 110 FS
Art.Nr.
6059156
Farbe
zink
Funktionserhalt
nein
Oberfläche
bandverzinkt
Blechstärke
1 mm
Werkstoff
Stahl
Breite
100 mm
Länge
3050 mm
Höhe
110 mm
MKSM 120 FS
Art.Nr.
6059160
Farbe
zink
Blechstärke
1 mm
Länge
3050 mm
Höhe
110 mm
Oberfläche
bandverzinkt
Werkstoff
Stahl
Funktionserhalt
nein
Breite
200 mm
MKSM 130 FS
Art.Nr.
6059162
Funktionserhalt
nein
Werkstoff
Stahl
Breite
300 mm
Blechstärke
1 mm
Länge
3050 mm
Höhe
110 mm
Oberfläche
bandverzinkt
Farbe
zink
MKSM 140 FS
Art.Nr.
6059164
Blechstärke
1 mm
Farbe
zink
Breite
400 mm
Länge
3050 mm
Oberfläche
bandverzinkt
Höhe
110 mm
Funktionserhalt
nein
Werkstoff
Stahl
MKSM 150 FS
Art.Nr.
6059166
Oberfläche
bandverzinkt
Werkstoff
Stahl
Breite
500 mm
Höhe
110 mm
Blechstärke
1 mm
Farbe
zink
Länge
3050 mm
Funktionserhalt
nein
MKSM 160 FS
Art.Nr.
6059168
Werkstoff
Stahl
Blechstärke
1 mm
Länge
3050 mm
Farbe
zink
Oberfläche
bandverzinkt
Funktionserhalt
nein
Höhe
110 mm
Breite
600 mm
