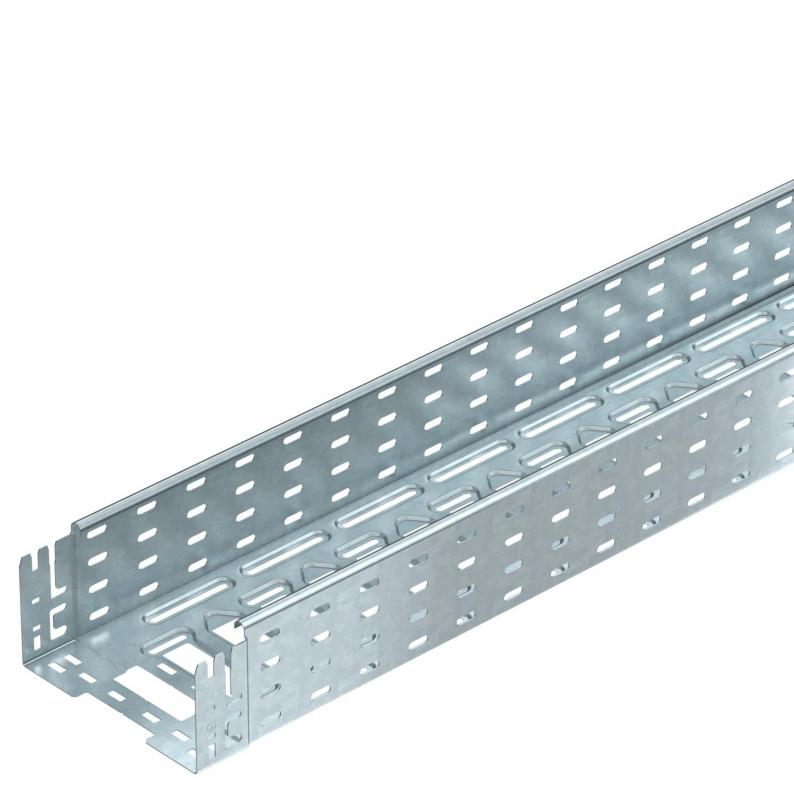

Kabelrinne MKS-Magic® 110 FT
Typ MKSM 120 FT | Art.Nr. 6059177 | EAN 4012195831051
Art.Nr. / Typ
Länge
Breite
Höhe
Blechstärke
Funktionserhalt
nein
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Farbe
zink
kl. VKE: 3 m
3m
Beschreibung
Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
Der durchgängige Potentialausgleich ist ohne Zusatzbauteile gewährleistet.
Technische Daten
Abmessungen
| Länge | 3050 mm |
|---|---|
| Breite | 200 mm |
| Höhe | 110 mm |
| Maß y | 162 mm |
| Maß L | 80 mm |
| Maß B | 200 mm |
| Maß x | 96 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | ja |
| Ausführung Verbinder | integrierter Verbinder |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 218 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 1 mm |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzquerschnitt | 21800 mm² |
| Mit Oberteil | nein |
| Dimension | 110x200x3050 |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Einsatz Sprinkleranlage | ja |
| Magnetische Schirmdämpfung mit Deckel | 50 dB |
| Magnetische Schirmdämpfung ohne Deckel | 20 dB |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Nutzlänge | 3000 mm |
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 8,0488 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 2,0m | 1,5 kN/m |
|---|---|
| Stützabstand 2,5m | 1,07 kN/m |
| Stützabstand 3,0m | 0,7 kN/m |
| Stützabstand 1,5m | 2 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (3)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Breite
Höhe
Funktionserhalt
Blechstärke
Oberfläche
Werkstoff
Farbe
Art.Nr.
MKSM 110 FT
3050
100
110
nein
1
tauchfeuerverzinkt
Stahl
zink
6059173
MKSM 120 FT
3050
200
110
nein
1
tauchfeuerverzinkt
Stahl
zink
6059177

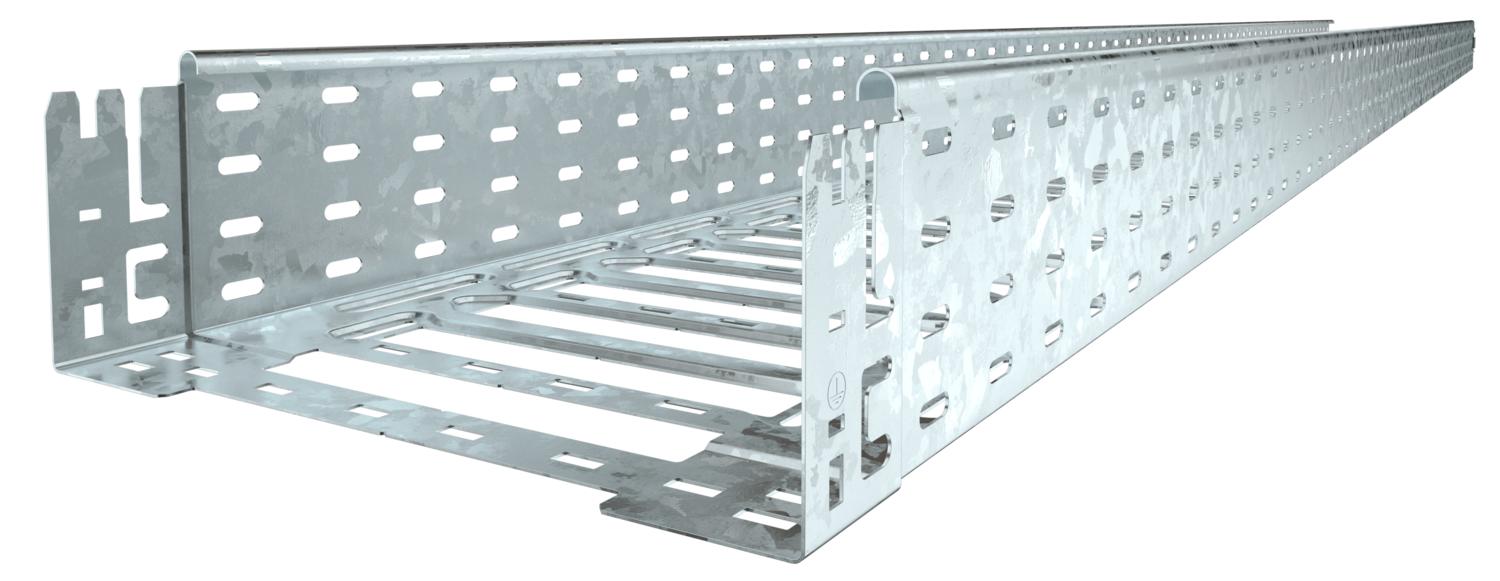

MKSM 130 FT
3050
300
110
nein
1
tauchfeuerverzinkt
Stahl
zink
6059179
MKSM 140 FT
3050
400
110
nein
1
tauchfeuerverzinkt
Stahl
zink
6059181
MKSM 150 FT
3050
500
110
nein
1
tauchfeuerverzinkt
Stahl
zink
6059183
MKSM 160 FT
3050
600
110
nein
1
tauchfeuerverzinkt
Stahl
zink
6059185
Breite
MKSM 110 FT
Art.Nr.
6059173
Länge
3050
Breite
100
Höhe
110
Funktionserhalt
nein
Blechstärke
1
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Farbe
zink
MKSM 120 FT
Art.Nr.
6059177
Länge
3050
Breite
200
Höhe
110
Funktionserhalt
nein
Blechstärke
1
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Farbe
zink
MKSM 130 FT
Art.Nr.
6059179
Länge
3050
Breite
300
Höhe
110
Funktionserhalt
nein
Blechstärke
1
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Farbe
zink
MKSM 140 FT
Art.Nr.
6059181
Länge
3050
Breite
400
Höhe
110
Funktionserhalt
nein
Blechstärke
1
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Farbe
zink
MKSM 150 FT
Art.Nr.
6059183
Länge
3050
Breite
500
Höhe
110
Funktionserhalt
nein
Blechstärke
1
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Farbe
zink
MKSM 160 FT
Art.Nr.
6059185
Länge
3050
Breite
600
Höhe
110
Funktionserhalt
nein
Blechstärke
1
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Farbe
zink
