Kabelrinne MKS-Magic® 110 ungelocht FT

Kabelrinne MKS-Magic® 110 ungelocht FT

Typ MKSMU 110 FT | OBO Art.Nr. 6059399 | EAN 4012195832126

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Höhe
110 mm
Blechstärke
1 mm
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Länge
3050 mm
Farbe
zink
Funktionserhalt
nein

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

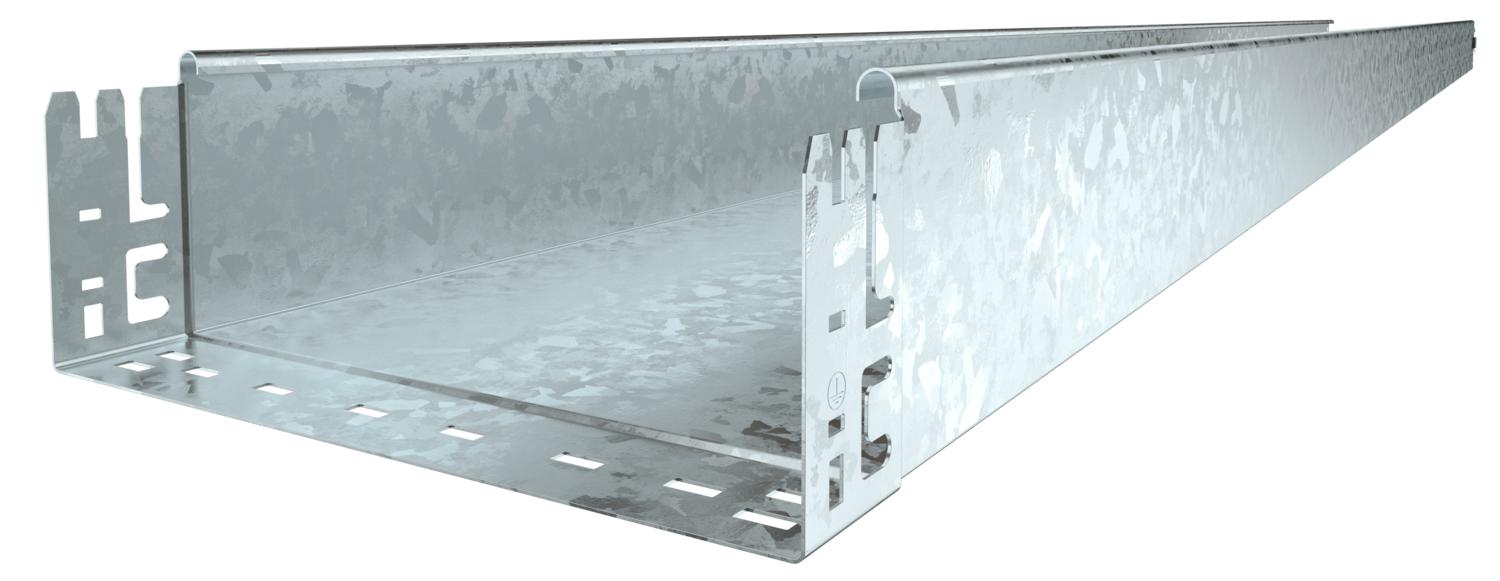

Ungelochte Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.

Der durchgängige Potentialausgleich ist ohne Zusatzbauteile gewährleistet.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • Umweltproduktdeklaration (EPD)
  • CO₂-Fußabdruck (PCF)

Technische Daten

Technische Daten

Art des Verbinders KabeltragsystemKlickbefestigung
Ausführung Verbinderintegrierter Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1 mm
CO2 Fußabdruck (GWP) Cradle-to-Gate6,5182 kg CO2e / 1 Meter
Dimension110x100x3050
Farbezink
Funktionserhaltnein
Mit Oberteilnein
Montagelochung im Bodennein
NATO Lochbildnein
Nutzlänge3000 mm
Nutzquerschnitt108 cm²
Nutzquerschnitt10800 mm²
Oberflächetauchfeuerverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungnein
Weitspann-Ausführungnein
WerkstoffStahl

Abmessungen

Breite100 mm
Höhe110 mm
Länge3050 mm
Maß B100 mm

Belastungen

Stützabstand 1,5m1,85 kN/m
Stützabstand 2,0m1,3 kN/m
Stützabstand 2,5m0,75 kN/m
Stützabstand 3,0m0,6 kN/m

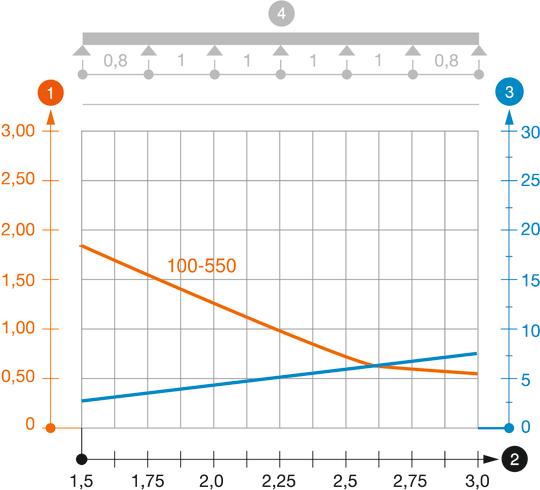

Belastungsdiagramm Kabelrinne Typ MKSMU 110

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)

Zubehör

Systemzubehör

OBO Art.Nr. 6069112

Längsverbinder-Set Magic DD
Typ
KTSMV 110 DD

kl. VKE: 1 Stück

OBO Art.Nr. 6051340

Deckel mit Drehriegel FT
Typ
DRL 100 FT

kl. VKE: 3 m

OBO Art.Nr. 6036330

45°-Bogen 110 FT
Typ
RB 45 110 FT

kl. VKE: 1 Stück

Ausführungen

Breite
MKSMU 110 FT
OBO Art.Nr.
6059399
Höhe
110 mm
Breite
100 mm
Blechstärke
1 mm
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Länge
3050 mm
Farbe
zink
Funktionserhalt
nein
MKSMU 120 FT
OBO Art.Nr.
6059403
Funktionserhalt
nein
Höhe
110 mm
Blechstärke
1 mm
Oberfläche
tauchfeuerverzinkt
Breite
200 mm
Farbe
zink
Werkstoff
Stahl
Länge
3050 mm
MKSMU 130 FT
OBO Art.Nr.
6059405
Blechstärke
1 mm
Farbe
zink
Höhe
110 mm
Breite
300 mm
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Funktionserhalt
nein
Länge
3050 mm
MKSMU 140 FT
OBO Art.Nr.
6059407
Länge
3050 mm
Funktionserhalt
nein
Farbe
zink
Blechstärke
1 mm
Werkstoff
Stahl
Breite
400 mm
Höhe
110 mm
Oberfläche
tauchfeuerverzinkt
MKSMU 150 FT
OBO Art.Nr.
6059409
Höhe
110 mm
Blechstärke
1 mm
Oberfläche
tauchfeuerverzinkt
Farbe
zink
Funktionserhalt
nein
Länge
3050 mm
Werkstoff
Stahl
Breite
500 mm
MKSMU 160 FT
OBO Art.Nr.
6059411
Oberfläche
tauchfeuerverzinkt
Breite
600 mm
Höhe
110 mm
Farbe
zink
Blechstärke
1 mm
Länge
3050 mm
Funktionserhalt
nein
Werkstoff
Stahl
