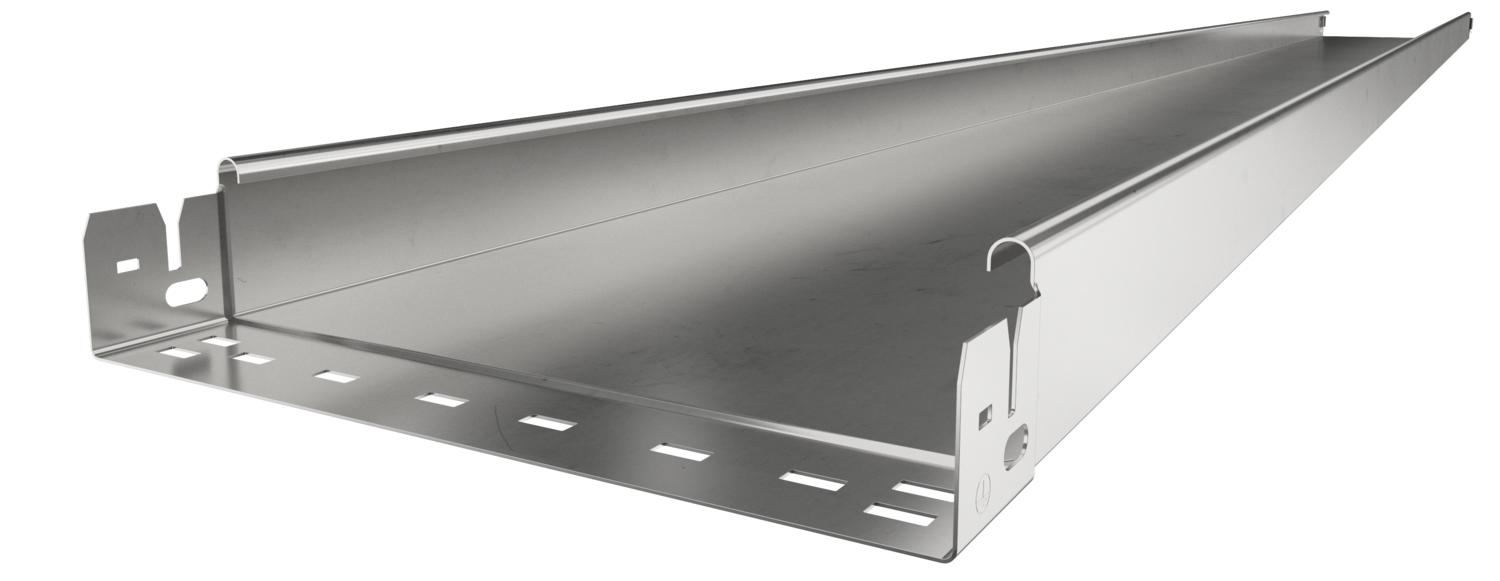

Kabelrinne MKS-Magic® 60 ungelocht A2
Typ MKSMU 610 A2 | OBO Art.Nr. 6059265 | EAN 4012195831488



Art.Nr. / Typ
Breite
Farbe
edelstahl
Länge
3050 mm
Werkstoff
Edelstahl, rostfrei 1.4301
Höhe
60 mm
Oberfläche
blank, nachbehandelt
Funktionserhalt
nein
Blechstärke
1 mm
kl. VKE: 3 m
3m
Beschreibung
Ungelochte Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Der durchgängige Potentialausgleich ist ohne Zusatzbauteile gewährleistet.
Technische Daten
Technische Daten
Art des Verbinders Kabeltragsystem | Klickbefestigung |
---|---|
Ausführung Verbinder | integrierter Verbinder |
Belastungstesttyp nach IEC 61537 | Typ II |
Blechstärke | 1 mm |
CO2 Fußabdruck (GWP) Cradle-to-Gate | 11,5389 kg CO2e / 1 Meter |
Dimension | 60x100x3050 |
Farbe | edelstahl |
Funktionserhalt | nein |
Mit Oberteil | nein |
Montagelochung im Boden | nein |
NATO Lochbild | nein |
Nutzlänge | 3000 mm |
Nutzquerschnitt | 58 cm² |
Nutzquerschnitt | 5800 mm² |
Oberfläche | blank, nachbehandelt |
Rostfreier Stahl, gebeizt | nein |
Seitenlochung | nein |
Weitspann-Ausführung | nein |
Werkstoff | Edelstahl, rostfrei 1.4301 |
Abmessungen
Breite | 100 mm |
---|---|
Höhe | 60 mm |
Länge | 3050 mm |
Maß B | 100 mm |
Belastungen
Stützabstand 1,5m | 1,5 kN/m |
---|---|
Stützabstand 2,0m | 1 kN/m |
Stützabstand 2,5m | 0,5 kN/m |


Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Farbe
Länge
Breite
Werkstoff
Höhe
Oberfläche
Funktionserhalt
Blechstärke
OBO Art.Nr.
MKSMU 610 A2
edelstahl
3050 mm
100 mm
Edelstahl, rostfrei 1.4301
60 mm
blank, nachbehandelt
nein
1 mm
6059265
MKSMU 650 A2
3050 mm
500 mm
Edelstahl, rostfrei 1.4301
60 mm
blank, nachbehandelt
nein
1 mm
6059275
MKSMU 660 A2
3050 mm
600 mm
Edelstahl, rostfrei 1.4301
60 mm
blank, nachbehandelt
nein
1 mm
6059277
