Kabelrinne MKS-Magic® 60 ungelocht FS

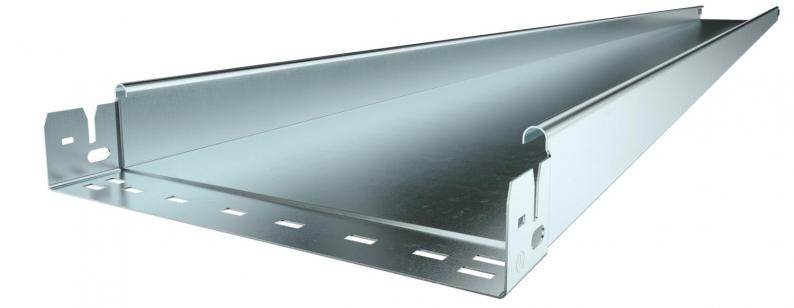

Kabelrinne MKS-Magic® 60 ungelocht FS
Art.Nr. 6059230 | EAN 4012195831341



Art.Nr. / Typ
Breite
Blechstärke
1 mm
Höhe
60 mm
Farbe
zink
Werkstoff
Stahl
Funktionserhalt
nein
Oberfläche
bandverzinkt
Länge
3050 mm
kl. VKE: 3 m
3m
Beschreibung
Ungelochte Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Technische Daten
Technische Daten
Art des Verbinders Kabeltragsystem | Klickbefestigung |
---|---|
Ausführung Verbinder | integrierter Verbinder |
Belastungstesttyp nach IEC 61537 | Typ II |
Blechstärke | 1 mm |
CO2 Fußabdruck (GWP) Cradle-to-Gate | 4,4133 kg CO2e / 1 Meter |
Dimension | 60x100x3050 |
Farbe | zink |
Funktionserhalt | nein |
Mit Oberteil | nein |
Montagelochung im Boden | nein |
NATO Lochbild | nein |
Nutzlänge | 3000 mm |
Nutzquerschnitt | 5800 mm² |
Nutzquerschnitt | 58 cm² |
Oberfläche | bandverzinkt |
Rostfreier Stahl, gebeizt | nein |
Seitenlochung | nein |
Weitspann-Ausführung | nein |
Werkstoff | Stahl |
Abmessungen
Breite | 100 mm |
---|---|
Höhe | 60 mm |
Länge | 3050 mm |
Maß B | 100 mm |
Belastungen
Stützabstand 1,5m | 1,5 kN/m |
---|---|
Stützabstand 1,75m | 1,25 kN/m |
Stützabstand 2,0m | 1 kN/m |
Stützabstand 2,5m | 0,5 kN/m |


Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Blechstärke
Höhe
Farbe
Werkstoff
Funktionserhalt
Breite
Oberfläche
Länge
Art.Nr.
MKSMU 610 FS
1 mm
60 mm
zink
Stahl
nein
100 mm
bandverzinkt
3050 mm
6059230
MKSMU 615 FS
1 mm
60 mm
zink
Stahl
nein
150 mm
bandverzinkt
3050 mm
6059232
MKSMU 620 FS
1 mm
60 mm
zink
Stahl
nein
200 mm
bandverzinkt
3050 mm
6059234
MKSMU 630 FS
1 mm
60 mm
zink
Stahl
nein
300 mm
bandverzinkt
3050 mm
6059237
MKSMU 640 FS
1 mm
60 mm
zink
Stahl
nein
400 mm
bandverzinkt
3050 mm
6059239
MKSMU 650 FS
1 mm
60 mm
zink
Stahl
nein
500 mm
bandverzinkt
3050 mm
6059241
MKSMU 660 FS
1 mm
60 mm
zink
Stahl
nein
600 mm
bandverzinkt
3050 mm
6059243
