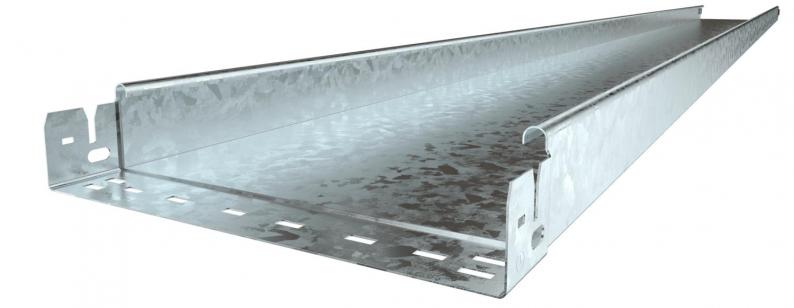

Kabelrinne MKS-Magic® 60 ungelocht FT
Kabelrinne MKS-Magic® 60 ungelocht FT
Typ MKSMU 610 FT | OBO Art.Nr. 6059248 | EAN 4012195831419



Art.Nr. / Typ
Breite
Länge
3050 mm
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
nein
Farbe
zink
Höhe
60 mm
Blechstärke
1 mm
Werkstoff
Stahl
kl. VKE: 3 m
3m
Beschreibung
Ungelochte Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Der durchgängige Potentialausgleich ist ohne Zusatzbauteile gewährleistet.
Technische Daten
Technische Daten
Art des Verbinders Kabeltragsystem | Klickbefestigung |
---|---|
Ausführung Verbinder | integrierter Verbinder |
Belastungstesttyp nach IEC 61537 | Typ II |
Blechstärke | 1 mm |
CO2 Fußabdruck (GWP) Cradle-to-Gate | 4,6214 kg CO2e / 1 Meter |
Dimension | 60x100x3050 |
Farbe | zink |
Funktionserhalt | nein |
Mit Oberteil | nein |
Montagelochung im Boden | nein |
NATO Lochbild | nein |
Nutzlänge | 3000 mm |
Nutzquerschnitt | 58 cm² |
Nutzquerschnitt | 5800 mm² |
Oberfläche | tauchfeuerverzinkt |
Rostfreier Stahl, gebeizt | nein |
Seitenlochung | nein |
Weitspann-Ausführung | nein |
Werkstoff | Stahl |
Abmessungen
Breite | 100 mm |
---|---|
Höhe | 60 mm |
Länge | 3050 mm |
Maß B | 100 mm |
Belastungen
Stützabstand 1,5m | 1,5 kN/m |
---|---|
Stützabstand 1,75m | 1,25 kN/m |
Stützabstand 2,0m | 1 kN/m |
Stützabstand 2,5m | 0,5 kN/m |


Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
Länge
Oberfläche
Funktionserhalt
Farbe
Höhe
Breite
Blechstärke
Werkstoff
OBO Art.Nr.
MKSMU 610 FT
3050 mm
tauchfeuerverzinkt
nein
zink
60 mm
100 mm
1 mm
Stahl
6059248
MKSMU 615 FT
3050 mm
tauchfeuerverzinkt
nein
zink
60 mm
150 mm
1 mm
Stahl
6059250
MKSMU 620 FT
3050 mm
tauchfeuerverzinkt
nein
zink
60 mm
200 mm
1 mm
Stahl
6059252
MKSMU 630 FT
3050 mm
tauchfeuerverzinkt
nein
zink
60 mm
300 mm
1 mm
Stahl
6059254
MKSMU 640 FT
3050 mm
tauchfeuerverzinkt
nein
zink
60 mm
400 mm
1 mm
Stahl
6059256
MKSMU 650 FT
3050 mm
tauchfeuerverzinkt
nein
zink
60 mm
500 mm
1 mm
Stahl
6059258
MKSMU 660 FT
3050 mm
tauchfeuerverzinkt
nein
zink
60 mm
600 mm
1 mm
Stahl
6059260
Breite
MKSMU 610 FT
OBO Art.Nr.
6059248
Länge
3050 mm
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
nein
Farbe
zink
Höhe
60 mm
Breite
100 mm
Blechstärke
1 mm
Werkstoff
Stahl
MKSMU 615 FT
OBO Art.Nr.
6059250
Breite
150 mm
Blechstärke
1 mm
Werkstoff
Stahl
Höhe
60 mm
Farbe
zink
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
nein
Länge
3050 mm
MKSMU 620 FT
OBO Art.Nr.
6059252
Blechstärke
1 mm
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Länge
3050 mm
Farbe
zink
Höhe
60 mm
Breite
200 mm
Funktionserhalt
nein
MKSMU 630 FT
OBO Art.Nr.
6059254
Länge
3050 mm
Breite
300 mm
Höhe
60 mm
Blechstärke
1 mm
Farbe
zink
Funktionserhalt
nein
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
MKSMU 640 FT
OBO Art.Nr.
6059256
Farbe
zink
Breite
400 mm
Höhe
60 mm
Blechstärke
1 mm
Werkstoff
Stahl
Funktionserhalt
nein
Oberfläche
tauchfeuerverzinkt
Länge
3050 mm
MKSMU 650 FT
OBO Art.Nr.
6059258
Werkstoff
Stahl
Höhe
60 mm
Farbe
zink
Oberfläche
tauchfeuerverzinkt
Länge
3050 mm
Breite
500 mm
Blechstärke
1 mm
Funktionserhalt
nein
MKSMU 660 FT
OBO Art.Nr.
6059260
Farbe
zink
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
nein
Blechstärke
1 mm
Höhe
60 mm
Länge
3050 mm
Werkstoff
Stahl
Breite
600 mm
