Kabelrinne MKSU 60 A2
Kabelrinne MKSU 60 A2
Typ MKSU 650 A2 | OBO Art.Nr. 6063861 | EAN 4012196064212
OBO Art.Nr. / Typ
6063861 / MKSU 650 A2
Länge
3000 mm
Werkstoff
Edelstahl, rostfrei 1.4301
Blechstärke
1 mm
Funktionserhalt
nein
Oberfläche
blank, nachbehandelt
Breite
500 mm
Dieser Artikel ist ein Auslaufartikel!
kl. VKE: 3 m
3m
Beschreibung

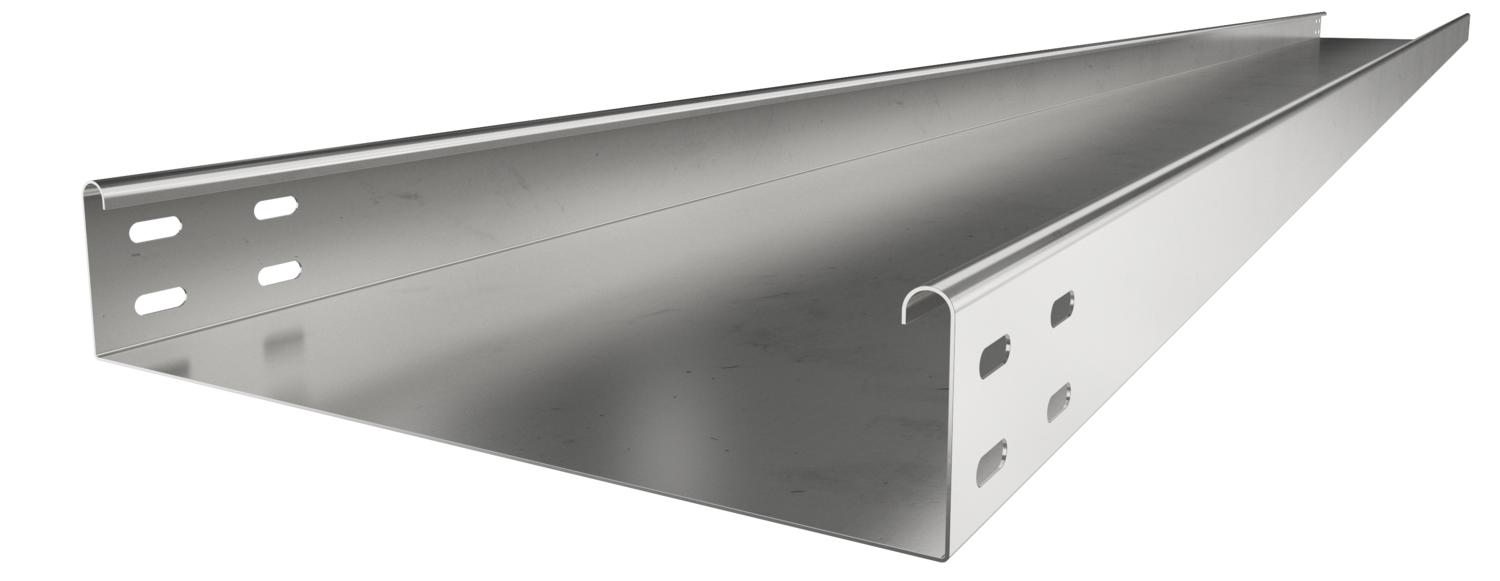

MKSU 60 = Mittelschweres-Kabelrinnen-System ungelocht in 60 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Die Kabelrinne ist beidseitig mit einer Verbinderlochung ausgestattet.
Verbindungsteile sind anteilig separat zu bestellen.
Technische Daten
Technische Daten
| Abmessung | 60 x 500 |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt |
| Ausführung Verbinder | ohne Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 1 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 25,0267 kg CO₂e / 1 Meter |
| Dimension | 60x500x3000 |
| Funktionserhalt | nein |
| Mit Oberteil | nein |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Nutzquerschnitt | 29800 mm² |
| Nutzquerschnitt | 298 cm² |
| Oberfläche | blank, nachbehandelt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
Abmessungen
| Breite | 500 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 3000 mm |
| Maß B | 500 mm |
Belastungen
| Stützabstand 1,5m | 1,5 kN/m |
|---|---|
| Stützabstand 1,75m | 1,25 kN/m |
| Stützabstand 2,0m | 1 kN/m |
| Stützabstand 2,5m | 0,5 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
