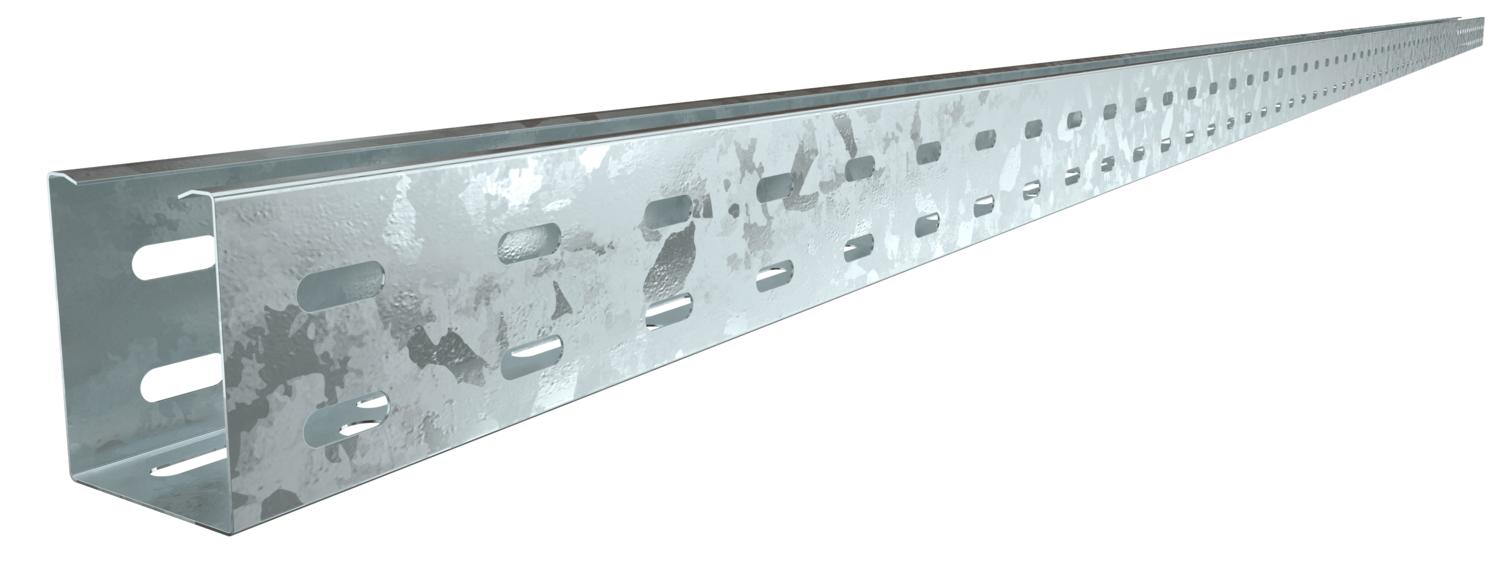

Kabelrinne RKS 60 FT gelocht
Kabelrinne RKS 60 FT gelocht
Typ RKS 605 FT | OBO Art.Nr. 6047602 | EAN 4012196662166
OBO Art.Nr. / Typ
6047602 / RKS 605 FT
Werkstoff
Stahl
Funktionserhalt
nein
Breite
50 mm
Länge
3000 mm
Oberfläche
tauchfeuerverzinkt
Blechstärke
0,75 mm
kl. VKE: 3 m
3m
Beschreibung
RKS 60 = Rationelles-Kabelrinnen-System in 60 mm Seitenhöhe (Bodenblech ungesickt).
Passender Deckel mit Drehriegel: Typ AZDMD 50.
Passender Deckel mit Drehriegel: Typ AZDMD 50.
Kabelrinne mit durchgängiger Boden- und Seitenperforation sowie Mittellochung (Ø11 mm) im Boden für zusätzliche Befestigungen.
Technische Daten
Technische Daten
| Abmessung | 60x50 |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt |
| Ausführung Verbinder | ohne Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 0,75 mm |
| Bodenlochung | 7x32 |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 2,7007 kg CO2e / 1 Meter |
| Dimension | 60x50x3000 |
| Farbe | zink |
| Funktionserhalt | nein |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzquerschnitt | 3000 mm² |
| Nutzquerschnitt | 30 cm² |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 50 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 3000 mm |
| Maß L | 3000 mm |
Belastungen
| Stützabstand 1,0m | 2 kN/m |
|---|---|
| Stützabstand 1,5m | 0,8 kN/m |
| Stützabstand 2,0m | 0,5 kN/m |
| Stützabstand 2,5m | 0,35 kN/m |
| Stützabstand 3,0m | 0,15 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
