Kabelrinne RKS-Magic® 60 FS
Kabelrinne RKS-Magic® 60 FS
Typ RKSM 610 FS | OBO Art.Nr. 6047611 | EAN 4012195390879



Art.Nr. / Typ
Blechstärke
Breite
Funktionserhalt
Farbe
zink
Länge
3050 mm
Oberfläche
bandverzinkt
Werkstoff
Stahl
Höhe
60 mm
kl. VKE: 3 m
3m
Beschreibung
Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Die Lochung für die direkte Gewindestangenabhängung hat einen Durchmesser von 11 mm.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Die Lochung für die direkte Gewindestangenabhängung hat einen Durchmesser von 11 mm.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Der durchgängige Potentialausgleich ist ohne Zusatzbauteile gewährleistet.
Technische Daten
Technische Daten
Art des Verbinders Kabeltragsystem | Klickbefestigung |
---|---|
Ausführung Verbinder | integrierter Verbinder |
Belastungstesttyp nach IEC 61537 | Typ II |
Blechstärke | 0,75 mm |
Bodenlochung | 1 |
Brandschutz | Funktionserhalt kabelspezifische Tragkonstruktion, Einsatz Brandschutzdecken |
CO2 Fußabdruck (GWP) Cradle-to-Gate | 3,1844 kg CO2e / 1 Meter |
Dimension | 60x100x3050 |
Farbe | zink |
Funktionserhalt | ja |
Magnetische Schirmdämpfung mit Deckel | 50 dB |
Magnetische Schirmdämpfung ohne Deckel | 20 dB |
Mit Oberteil | nein |
Montagelochung im Boden | ja |
NATO Lochbild | nein |
Nutzlänge | 3000 mm |
Nutzquerschnitt | 58 cm² |
Nutzquerschnitt | 5800 mm² |
Oberfläche | bandverzinkt |
Rostfreier Stahl, gebeizt | nein |
Seitenlochung | ja |
Weitspann-Ausführung | nein |
Werkstoff | Stahl |
Abmessungen
Breite | 100 mm |
---|---|
Höhe | 60 mm |
Länge | 3050 mm |
Maß B | 100 mm |
Maß y | 50 mm |
Belastungen
NEMA Lastklasse | 8AA |
---|---|
Stützabstand 1,0m | 1,2 kN/m |
Stützabstand 1,5m | 0,9 kN/m |
Stützabstand 2,0m | 0,6 kN/m |
Stützabstand 2,5m | 0,4 kN/m |

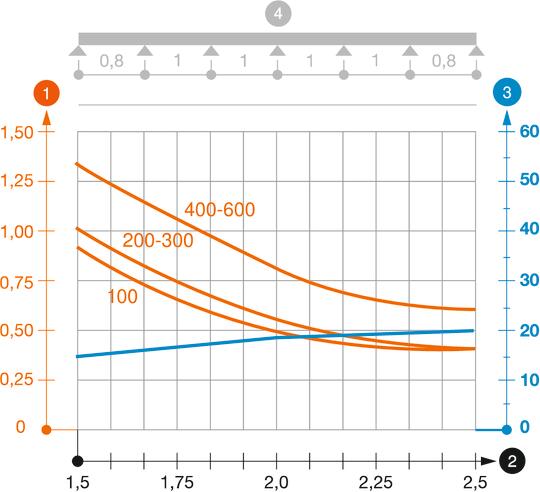

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Max. mögliche Kabellast bei größter Breite

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Kabelrinnen-/-leiterbreite in mm
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (6)
Erklärungen (5)
Zertifikate (7)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
Blechstärke
Breite
Farbe
Funktionserhalt
Länge
Oberfläche
Werkstoff
Höhe
OBO Art.Nr.
RKSM 610 FS
0,75 mm
100 mm
zink
ja
3050 mm
bandverzinkt
Stahl
60 mm
6047611
RKSM 615 FS
0,75 mm
150 mm
zink
ja
3050 mm
bandverzinkt
Stahl
60 mm
6047630
RKSM 620 FS
0,75 mm
200 mm
zink
ja
3050 mm
bandverzinkt
Stahl
60 mm
6047638
RKSM 630 FS
0,75 mm
300 mm
zink
ja
3050 mm
bandverzinkt
Stahl
60 mm
6047654
RKSM 640 FS
0,9 mm
400 mm
zink
ja
3050 mm
bandverzinkt
Stahl
60 mm
6047689
RKSM 650 FS
0,9 mm
500 mm
zink
nein
3050 mm
bandverzinkt
Stahl
60 mm
6047719
RKSM 660 FS
0,9 mm
600 mm
zink
nein
3050 mm
bandverzinkt
Stahl
60 mm
6047735
