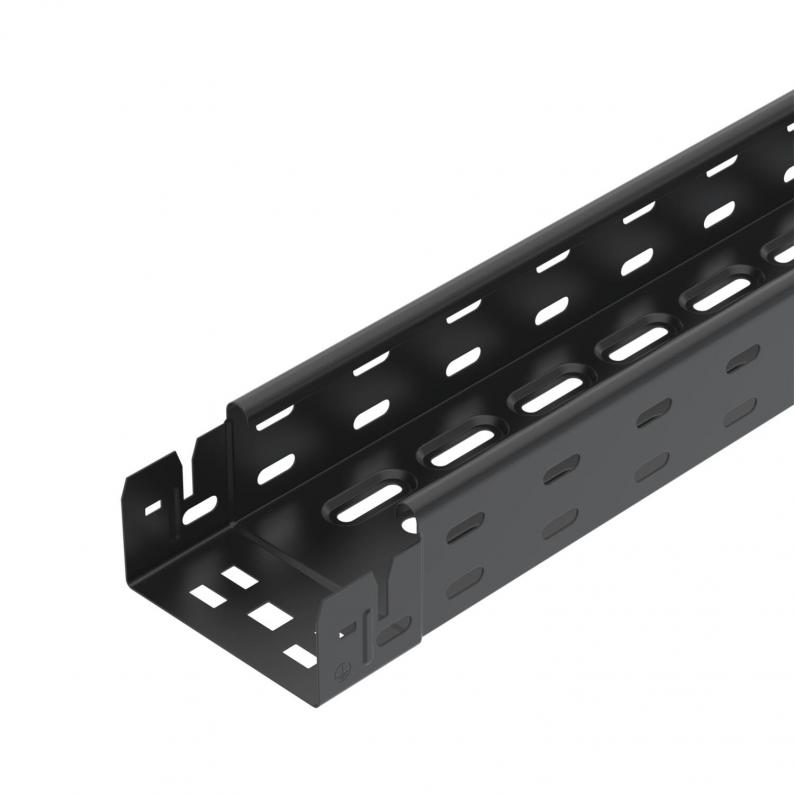

Kabelrinne RKS-Magic® 60 FS schwarz
Kabelrinne RKS-Magic® 60 FS schwarz
Typ RKSM 610 FSK SW | OBO Art.Nr. 6048239 | EAN 4012197267001
Art.Nr. / Typ
Breite
Blechstärke
Höhe
60 mm
Farbe
tiefschwarz; RAL 9005
Funktionserhalt
nein
Oberfläche
PES135 - Polyester
Länge
3050 mm
Werkstoff
Stahl
kl. VKE: 6 m
6m
Beschreibung
Kabelrinne mit integriertem Schnellbefestigungssystem. Bandverzinkte Oberfläche, pulverbeschichtet in tiefschwarz (RAL 9005). Durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile. Mit 11-mm-Lochung im Boden für die direkte Gewindestangenabhängung. Nutzlänge 3.000 mm.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Technische Daten
Technische Daten
| Abmessung | 60 x 100 |
|---|---|
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 0,75 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 3,1844 kg CO2e / 1 Meter |
| Dimension | 60x100x3050 |
| Farbe | tiefschwarz; RAL 9005 |
| Funktionserhalt | nein |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzlänge | 3000 mm |
| Nutzquerschnitt | 5800 mm² |
| Nutzquerschnitt | 58 cm² |
| Oberfläche | PES135 - Polyester |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 3050 mm |
| Maß B | 100 mm |
| Maß W | 100 mm |
| Maß x | 50 mm |
Belastungen
| Stützabstand 1,0m | 1,2 kN/m |
|---|---|
| Stützabstand 1,5m | 0,9 kN/m |
| Stützabstand 2,0m | 0,6 kN/m |
| Stützabstand 2,5m | 0,4 kN/m |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (4)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
OBO Art.Nr.
Menge
OBO Art.Nr. 6067624
Längs- und Winkelverbinder 60 FSK schwarzTyp
RWVL 60 FSK SW
kl. VKE: 10 Stück
10Stück
Ausführungen
Typ
Höhe
Farbe
Funktionserhalt
Breite
Oberfläche
Blechstärke
Länge
Werkstoff
OBO Art.Nr.
RKSM 610 FSK SW
60 mm
tiefschwarz; RAL 9005
nein
100 mm
PES135 - Polyester
0,75 mm
3050 mm
Stahl
6048239
RKSM 620 FSK SW
60 mm
tiefschwarz; RAL 9005
nein
200 mm
PES135 - Polyester
0,75 mm
3050 mm
Stahl
6048253
RKSM 630 FSK SW
60 mm
tiefschwarz; RAL 9005
nein
300 mm
PES135 - Polyester
0,75 mm
3050 mm
Stahl
6048265
RKSM 640 FSK SW
60 mm
tiefschwarz; RAL 9005
nein
400 mm
PES135 - Polyester
0,9 mm
3050 mm
Stahl
6048269
Breite
Blechstärke
RKSM 610 FSK SW
OBO Art.Nr.
6048239
Höhe
60 mm
Farbe
tiefschwarz; RAL 9005
Funktionserhalt
nein
Breite
100 mm
Oberfläche
PES135 - Polyester
Blechstärke
0,75 mm
Länge
3050 mm
Werkstoff
Stahl
RKSM 620 FSK SW
OBO Art.Nr.
6048253
Oberfläche
PES135 - Polyester
Länge
3050 mm
Breite
200 mm
Farbe
tiefschwarz; RAL 9005
Werkstoff
Stahl
Funktionserhalt
nein
Höhe
60 mm
Blechstärke
0,75 mm
RKSM 630 FSK SW
OBO Art.Nr.
6048265
Breite
300 mm
Funktionserhalt
nein
Höhe
60 mm
Farbe
tiefschwarz; RAL 9005
Werkstoff
Stahl
Oberfläche
PES135 - Polyester
Länge
3050 mm
Blechstärke
0,75 mm
RKSM 640 FSK SW
OBO Art.Nr.
6048269
Länge
3050 mm
Breite
400 mm
Farbe
tiefschwarz; RAL 9005
Funktionserhalt
nein
Oberfläche
PES135 - Polyester
Werkstoff
Stahl
Blechstärke
0,9 mm
Höhe
60 mm
