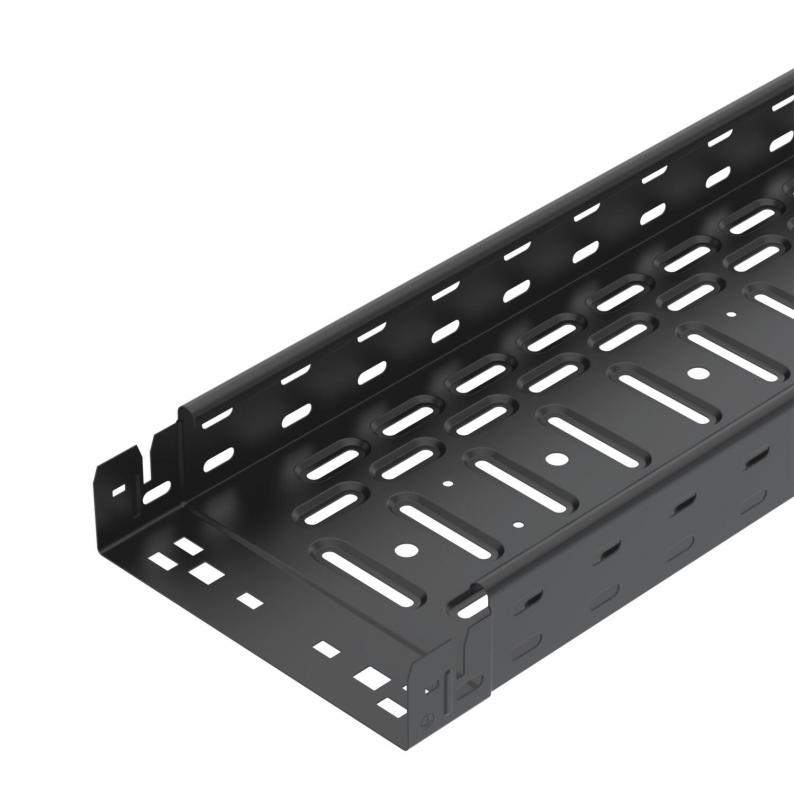

Kabelrinne RKS-Magic® 60 FS schwarz
Kabelrinne RKS-Magic® 60 FS schwarz
Typ RKSM 620 FSK SW | OBO Art.Nr. 6048253 | EAN 4012195886983



Art.Nr. / Typ
Breite
Blechstärke
Höhe
60 mm
Funktionserhalt
nein
Werkstoff
Stahl
Länge
3050 mm
Farbe
tiefschwarz; RAL 9005
Oberfläche
PES135 - Polyester
kl. VKE: 6 m
6m
Beschreibung
Kabelrinne mit integriertem Schnellbefestigungssystem. Bandverzinkte Oberfläche, pulverbeschichtet in tiefschwarz (RAL 9005). Durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile. Mit 11-mm-Lochung im Boden für die direkte Gewindestangenabhängung. Nutzlänge 3.000 mm.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Technische Daten
Technische Daten
Abmessung | 60 x 200 |
---|---|
Art des Verbinders Kabeltragsystem | Klickbefestigung |
Ausführung Verbinder | integrierter Verbinder |
Blechstärke | 0,75 mm |
CO2 Fußabdruck (GWP) Cradle-to-Gate | 4,5363 kg CO2e / 1 Meter |
Dimension | 60x200x3050 |
Farbe | tiefschwarz; RAL 9005 |
Funktionserhalt | nein |
Mit Oberteil | nein |
Montagelochung im Boden | ja |
NATO Lochbild | nein |
Nutzlänge | 3000 mm |
Nutzquerschnitt | 11800 mm² |
Nutzquerschnitt | 118 cm² |
Oberfläche | PES135 - Polyester |
Rostfreier Stahl, gebeizt | nein |
Seitenlochung | ja |
Weitspann-Ausführung | nein |
Werkstoff | Stahl |
Abmessungen
Breite | 200 mm |
---|---|
Höhe | 60 mm |
Länge | 3050 mm |
Maß B | 200 mm |
Maß W | 200 mm |
Maß x | 100 mm |
Maß y | 150 mm |
Belastungen
Stützabstand 1,0m | 1,2 kN/m |
---|---|
Stützabstand 1,5m | 1 kN/m |
Stützabstand 2,0m | 0,55 kN/m |
Stützabstand 2,5m | 0,4 kN/m |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (4)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
OBO Art.Nr.
Menge

OBO Art.Nr. 6067624
Längs- und Winkelverbinder 60 FSK schwarzTyp
RWVL 60 FSK SW
kl. VKE: 10 Stück
10Stück
Ausführungen
Typ
Höhe
Funktionserhalt
Werkstoff
Breite
Blechstärke
Länge
Farbe
Oberfläche
OBO Art.Nr.
RKSM 610 FSK SW
60 mm
nein
Stahl
100 mm
0,75 mm
3050 mm
tiefschwarz; RAL 9005
PES135 - Polyester
6048239
RKSM 620 FSK SW
60 mm
nein
Stahl
200 mm
0,75 mm
3050 mm
tiefschwarz; RAL 9005
PES135 - Polyester
6048253
RKSM 630 FSK SW
60 mm
nein
Stahl
300 mm
0,75 mm
3050 mm
tiefschwarz; RAL 9005
PES135 - Polyester
6048265
RKSM 640 FSK SW
60 mm
nein
Stahl
400 mm
0,9 mm
3050 mm
tiefschwarz; RAL 9005
PES135 - Polyester
6048269
Breite
Blechstärke
RKSM 610 FSK SW
OBO Art.Nr.
6048239
Höhe
60 mm
Funktionserhalt
nein
Werkstoff
Stahl
Breite
100 mm
Blechstärke
0,75 mm
Länge
3050 mm
Farbe
tiefschwarz; RAL 9005
Oberfläche
PES135 - Polyester
RKSM 620 FSK SW
OBO Art.Nr.
6048253
Blechstärke
0,75 mm
Funktionserhalt
nein
Farbe
tiefschwarz; RAL 9005
Höhe
60 mm
Länge
3050 mm
Oberfläche
PES135 - Polyester
Werkstoff
Stahl
Breite
200 mm
RKSM 630 FSK SW
OBO Art.Nr.
6048265
Blechstärke
0,75 mm
Funktionserhalt
nein
Länge
3050 mm
Werkstoff
Stahl
Höhe
60 mm
Breite
300 mm
Farbe
tiefschwarz; RAL 9005
Oberfläche
PES135 - Polyester
RKSM 640 FSK SW
OBO Art.Nr.
6048269
Werkstoff
Stahl
Höhe
60 mm
Oberfläche
PES135 - Polyester
Funktionserhalt
nein
Breite
400 mm
Länge
3050 mm
Farbe
tiefschwarz; RAL 9005
Blechstärke
0,9 mm
