Kabelrinne RKS-Magic® 60 FT

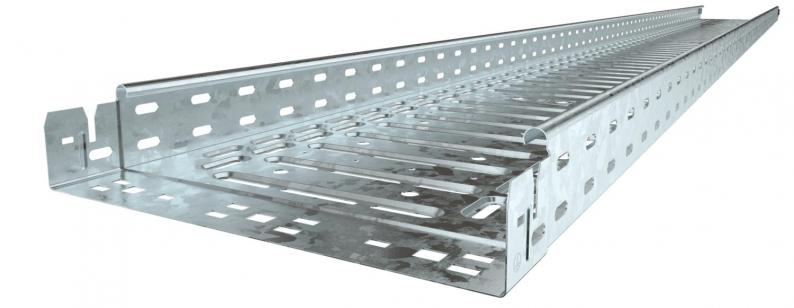

Kabelrinne RKS-Magic® 60 FT

Typ RKSM 610 FT | OBO Art.Nr. 6047612 | EAN 4012195903895

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Funktionserhalt
Oberfläche
tauchfeuerverzinkt
Länge
3050 mm
Höhe
60 mm
Werkstoff
Stahl
Blechstärke
1 mm
Farbe
zink

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Die Lochung für die direkte Gewindestangenabhängung hat einen Durchmesser von 11 mm.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.

Der durchgängige Potentialausgleich ist ohne Zusatzbauteile gewährleistet.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • Funktionserhaltklasse E30
  • Funktionserhaltklasse E60
  • Funktionserhaltklasse E90
  • Umweltproduktdeklaration (EPD)
  • CO₂-Fußabdruck (PCF)

Technische Daten

Technische Daten

Art des Verbinders KabeltragsystemKlickbefestigung
Ausführung Verbinderintegrierter Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1 mm
Bodenlochung1,00
BrandschutzFunktionserhalt kabelspezifische Tragkonstruktion
CO2 Fußabdruck (GWP) Cradle-to-Gate4,5534 kg CO2e / 1 Meter
Dimension60x100x3050
Farbezink
Funktionserhaltja
Magnetische Schirmdämpfung mit Deckel50 dB
Magnetische Schirmdämpfung ohne Deckel20 dB
Mit Oberteilnein
Montagelochung im Bodenja
NATO Lochbildnein
Nutzlänge3000 mm
Nutzquerschnitt5800 mm²
Nutzquerschnitt58 cm²
Oberflächetauchfeuerverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungnein
WerkstoffStahl

Abmessungen

Breite100 mm
Höhe60 mm
Länge3050 mm
Maß B100 mm
Maß y50 mm

Belastungen

NEMA Lastklasse8AA
Stützabstand 1,0m1,2 kN/m
Stützabstand 1,5m0,9 kN/m
Stützabstand 2,0m0,6 kN/m
Stützabstand 2,5m0,4 kN/m
Belastungsdiagramm Kabelrinne Typ RKSM 60

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Max. mögliche Kabellast bei größter Breite

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Kabelrinnen-/-leiterbreite in mm

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (8)
Erklärungen (5)
Zertifikate (5)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (2)

Zubehör

Systemzubehör

OBO Art.Nr. 6068936

Längsverbinder-Set Magic DD
Typ
KTSMV 610 DD

kl. VKE: 1 Stück

OBO Art.Nr. 6051340

Deckel mit Drehriegel FT
Typ
DRL 100 FT

kl. VKE: 3 m

OBO Art.Nr. 6036130

45°-Bogen 60 FT
Typ
RB 45 610 FT

kl. VKE: 1 Stück

Ausführungen

Breite
Funktionserhalt
RKSM 610 FT
OBO Art.Nr.
6047612
Breite
100 mm
Oberfläche
tauchfeuerverzinkt
Länge
3050 mm
Höhe
60 mm
Werkstoff
Stahl
Blechstärke
1 mm
Farbe
zink
Funktionserhalt
ja
RKSM 615 FT
OBO Art.Nr.
6047631
Höhe
60 mm
Länge
3050 mm
Breite
150 mm
Farbe
zink
Funktionserhalt
ja
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Blechstärke
1 mm
RKSM 660 FT
OBO Art.Nr.
6047736
Farbe
zink
Länge
3050 mm
Werkstoff
Stahl
Höhe
60 mm
Funktionserhalt
nein
Breite
600 mm
Oberfläche
tauchfeuerverzinkt
Blechstärke
1 mm
RKSM 620 FT
OBO Art.Nr.
6047639
Höhe
60 mm
Länge
3050 mm
Farbe
zink
Funktionserhalt
ja
Oberfläche
tauchfeuerverzinkt
Breite
200 mm
Werkstoff
Stahl
Blechstärke
1 mm
RKSM 630 FT
OBO Art.Nr.
6047655
Funktionserhalt
ja
Breite
300 mm
Höhe
60 mm
Länge
3050 mm
Farbe
zink
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Blechstärke
1 mm
RKSM 640 FT
OBO Art.Nr.
6047690
Höhe
60 mm
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Breite
400 mm
Farbe
zink
Funktionserhalt
ja
Länge
3050 mm
Blechstärke
1 mm
RKSM 650 FT
OBO Art.Nr.
6047720
Funktionserhalt
nein
Länge
3050 mm
Blechstärke
1 mm
Höhe
60 mm
Breite
500 mm
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Farbe
zink
