Kabelrinne SKS 110 FS

Kabelrinne SKS 110 FS

Art.Nr. 6061303 | EAN 4012196062294

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Oberfläche
bandverzinkt
Funktionserhalt
nein
Werkstoff
Stahl
Blechstärke
1,5 mm
Länge
3000 mm

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

SKS 110 = Schweres-Kabelrinnen-System in 110 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

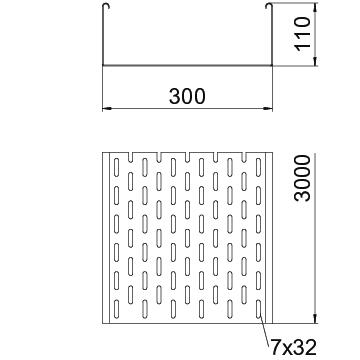

Abmessung110 x 300
Art des Verbinders Kabeltragsystemgeschraubt
Ausführung VerbinderMitgelieferter Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1,5 mm
CO2 Fußabdruck (GWP) Cradle-to-Gate14,9878 kg CO2e / 1 Meter
Dimension110x300x3000
Farbezink
Funktionserhaltnein
Mit Oberteilnein
Montagelochung im Bodenja
NATO Lochbildnein
Nutzquerschnitt32800 mm²
Nutzquerschnitt328 cm²
Oberflächebandverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungnein
WerkstoffStahl

Abmessungen

Breite300 mm
Höhe110 mm
Länge3000 mm
Maß W300 mm

Belastungen

Stützabstand 1,5m3 kN/m
Stützabstand 2,0m2,4 kN/m
Stützabstand 2,5m1,76 kN/m
Stützabstand 3,0m1,2 kN/m
Stützabstand 3,5m0,84 kN/m
Stützabstand 4,0m0,8 kN/m
Belastungsdiagramm Kabelrinne Typ SKS 110

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (3)
Artikelbilder (3)
3D Daten Downloads (2)

Zubehör

Systemzubehör
Typ
RLVL 110 FS

kl. VKE: 10 Stück

Art.Nr. 7070217

Stoßstellenleiste FS
Typ
SSLB 300 FS

kl. VKE: 20 Stück

Art.Nr. 6036304

45°-Bogen 110 FS
Typ
RB 45 130 FS

kl. VKE: 1 Stück

Ausführungen

Breite
SKS 110 FS
Art.Nr.
6061109
Breite
100 mm
Oberfläche
bandverzinkt
Funktionserhalt
nein
Werkstoff
Stahl
Blechstärke
1,5 mm
Länge
3000 mm
SKS 120 FS
Art.Nr.
6061206
Länge
3000 mm
Funktionserhalt
nein
Blechstärke
1,5 mm
Werkstoff
Stahl
Breite
200 mm
Oberfläche
bandverzinkt
SKS 130 FS
Art.Nr.
6061303
Werkstoff
Stahl
Breite
300 mm
Blechstärke
1,5 mm
Oberfläche
bandverzinkt
Funktionserhalt
nein
Länge
3000 mm
SKS 140 FS
Art.Nr.
6061400
Breite
400 mm
Funktionserhalt
nein
Blechstärke
1,5 mm
Oberfläche
bandverzinkt
Länge
3000 mm
Werkstoff
Stahl
SKS 150 FS
Art.Nr.
6061508
Breite
500 mm
Blechstärke
1,5 mm
Funktionserhalt
nein
Werkstoff
Stahl
Länge
3000 mm
Oberfläche
bandverzinkt
