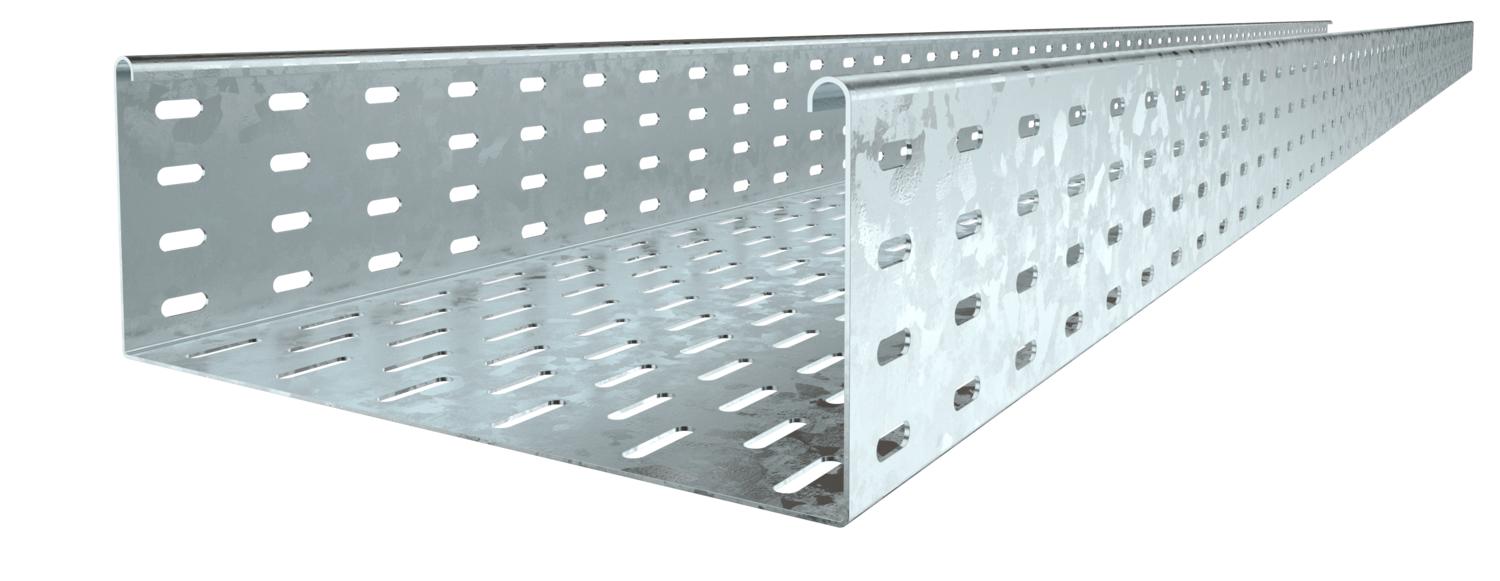

Kabelrinne SKS 110 FT
Typ SKS 120 FT | Art.Nr. 6061621 | EAN 4012196062591
Art.Nr. / Typ
Länge
Breite
Blechstärke
Funktionserhalt
nein
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
kl. VKE: 3 m
3m
Beschreibung
SKS 110 = Schweres-Kabelrinnen-System in 110 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Technische Daten
Abmessungen
| Länge | 3000 mm |
|---|---|
| Breite | 200 mm |
| Höhe | 110 mm |
| Maß W | 200 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | ja |
| Ausführung Verbinder | ohne Verbinder |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 218 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 1,5 mm |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzquerschnitt | 21800 mm² |
| Mit Oberteil | nein |
| Abmessung | 110 x 200 |
| Dimension | 110x200x3000 |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Art des Verbinders Kabeltragsystem | geschraubt |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 11,3123 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 2,0m | 2,4 kN/m |
|---|---|
| Stützabstand 2,5m | 1,76 kN/m |
| Stützabstand 3,0m | 1,2 kN/m |
| Stützabstand 3,5m | 0,84 kN/m |
| Stützabstand 4,0m | 0,8 kN/m |
| Stützabstand 1,5m | 3 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (4)
Artikelbilder (3)
3D Daten Downloads (2)
Ausschreibungstexte (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Breite
Funktionserhalt
Blechstärke
Oberfläche
Werkstoff
Art.Nr.
SKS 110 FT
3000
100
nein
1,5
tauchfeuerverzinkt
Stahl
6061605
SKS 120 FT
3000
200
nein
1,5
tauchfeuerverzinkt
Stahl
6061621
SKS 130 FT
3000
300
nein
1,5
tauchfeuerverzinkt
Stahl
6061656
SKS 140 FT
3000
400
nein
1,5
tauchfeuerverzinkt
Stahl
6061672
SKS 150 FT
3000
500
nein
1,5
tauchfeuerverzinkt
Stahl
6061702
