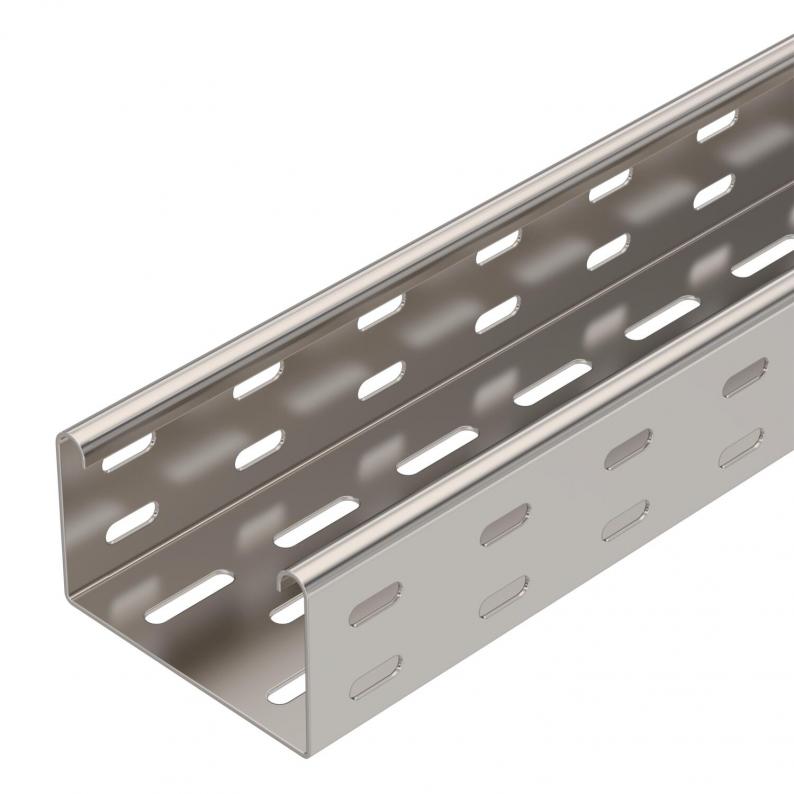

Kabelrinne SKS 60 A2
Kabelrinne SKS 60 A2
Typ SKS 610 A2 | OBO Art.Nr. 6056735 | EAN 4012196120550
Art.Nr. / Typ
Breite
Blechstärke
1,5 mm
Oberfläche
blank, nachbehandelt
Funktionserhalt
ja
Werkstoff
Edelstahl, rostfrei 1.4301
Länge
3000 mm
kl. VKE: 3 m
3m
Beschreibung
SKS 60 = Schweres-Kabelrinnen-System in 60 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Die Kabelrinne Typ SKS kann auch für den Funktionserhalt verwendet werden. Weitere Angaben siehe BSS-Brandschutz-Systeme. Die Kabelrinne wird auf dem Ausleger mit Schrauben Typ FRS M6 x 12 befestigt.
Verbindungsteile sind anteilig separat zu bestellen.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | geschraubt |
|---|---|
| Ausführung Verbinder | ohne Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 1,5 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 13,8247 kg CO2e / 1 Meter |
| Dimension | 60x100x3000 |
| Farbe | edelstahl |
| Funktionserhalt | ja |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzquerschnitt | 5800 mm² |
| Nutzquerschnitt | 58 cm² |
| Oberfläche | blank, nachbehandelt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 3000 mm |
| Maß B | 100 mm |
| Maß W | 100 mm |
Belastungen
| Stützabstand 1,5m | 2,65 kN/m |
|---|---|
| Stützabstand 2,0m | 1,8 kN/m |
| Stützabstand 2,5m | 1,15 kN/m |
| Stützabstand 3,0m | 0,5 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (3)
Artikelbilder (3)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
Blechstärke
Oberfläche
Funktionserhalt
Werkstoff
Länge
Breite
OBO Art.Nr.
SKS 610 A2
1,5 mm
blank, nachbehandelt
ja
Edelstahl, rostfrei 1.4301
3000 mm
100 mm
6056735
SKS 620 A2
1,5 mm
blank, nachbehandelt
ja
Edelstahl, rostfrei 1.4301
3000 mm
200 mm
6056737

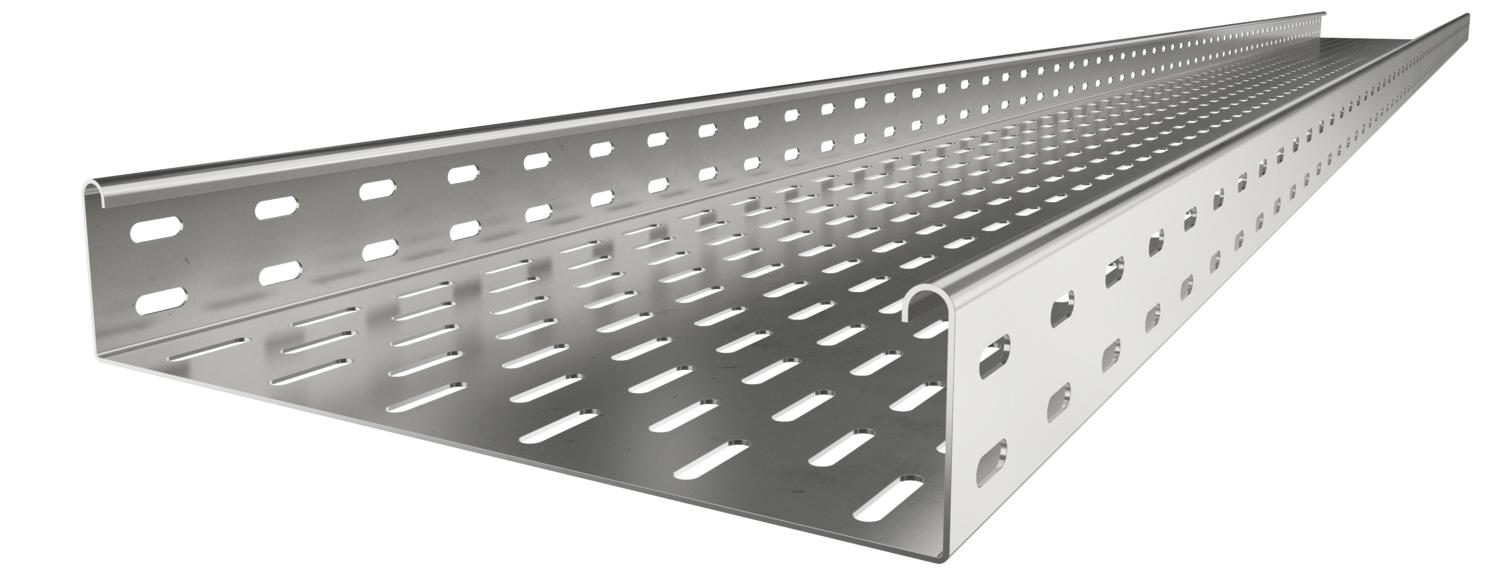

SKS 630 A2
