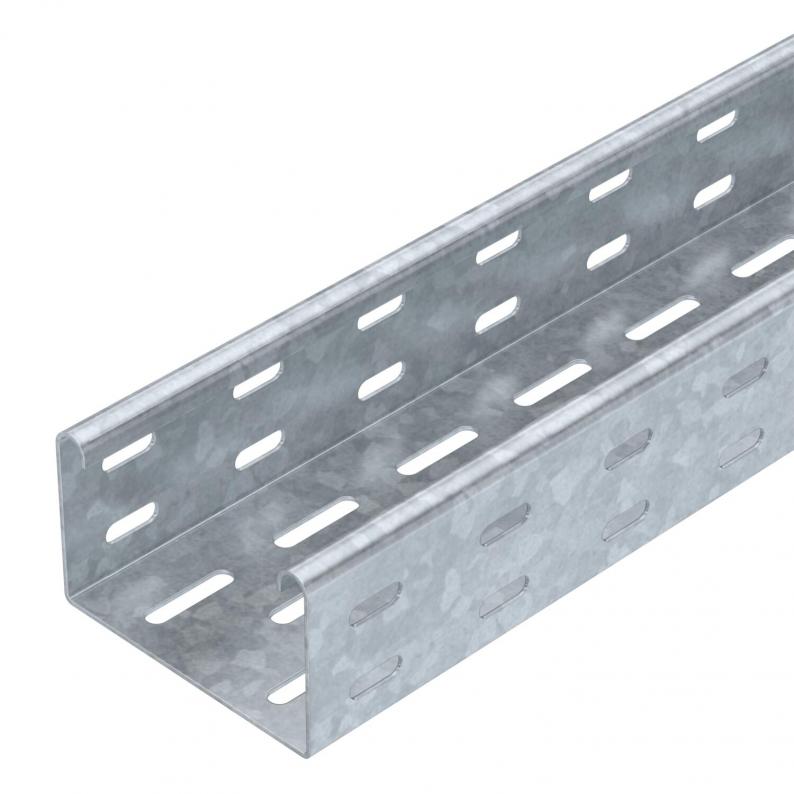

Kabelrinne SKS 60 FT
Typ SKS 610 FT
|Art.Nr. 6056636
|EAN 4012196389957
Art.Nr. / Typ
Länge
Breite
Funktionserhalt
Blechstärke
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
kl. VKE: 3 m
3m
m
Beschreibung
SKS 60 = Schweres-Kabelrinnen-System in 60 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Die Kabelrinne Typ SKS kann auch für den Funktionserhalt verwendet werden. Weitere Angaben siehe BSS-Brandschutz-Systeme.
Technische Daten

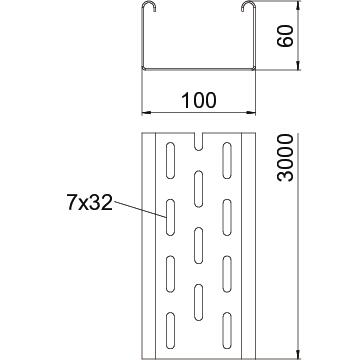

Abmessungen
| Länge | 3000 mm |
|---|---|
| Breite | 100 mm |
| Höhe | 60 mm |
| Maß B | 100 mm |
| Maß W | 100 mm |
Technische Daten
| Funktionserhalt | ja |
|---|---|
| Seitenlochung | ja |
| Ausführung Verbinder | ohne Verbinder |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 58 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 1,5 mm |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzquerschnitt | 5800 mm² |
| Mit Oberteil | nein |
| Abmessung | 60 x 100 |
| Dimension | 60x100x3000 |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Brandschutz | Funktionserhalt Normtragekonstruktion |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Art des Verbinders Kabeltragsystem | geschraubt |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 6,2499 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 2,0m | 1,8 kN/m |
|---|---|
| Stützabstand 2,5m | 1,15 kN/m |
| Stützabstand 3,0m | 0,5 kN/m |
| Stützabstand 1,5m | 2,65 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Zertifikate (2)
Anleitungen & Hilfen (5)
Artikelbilder (3)
3D Daten Downloads (2)
Ausschreibungstexte (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Breite
Funktionserhalt
Blechstärke
Oberfläche
Werkstoff
Art.Nr.
SKS 610 FT
3000
100
ja
1,5
tauchfeuerverzinkt
Stahl
6056636
SKS 615 FT
3000
150
ja
1,5
tauchfeuerverzinkt
Stahl
6056644
SKS 620 FT
3000
200
ja
1,5
tauchfeuerverzinkt
Stahl
6056652

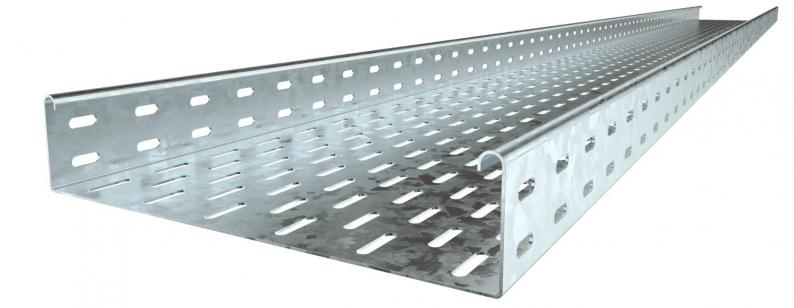

SKS 630 FT
3000
300
ja
1,5
tauchfeuerverzinkt
Stahl
6056679
SKS 640 FT
3000
400
nein
1,5
tauchfeuerverzinkt
Stahl
6056695
SKS 650 FT
3000
500
nein
1,5
tauchfeuerverzinkt
Stahl
6056717
SKS 660 FT
3000
600
nein
1,5
tauchfeuerverzinkt
Stahl
6056733
SKS 605 FT
3000
50
nein
1,5
tauchfeuerverzinkt
Stahl
6056634
