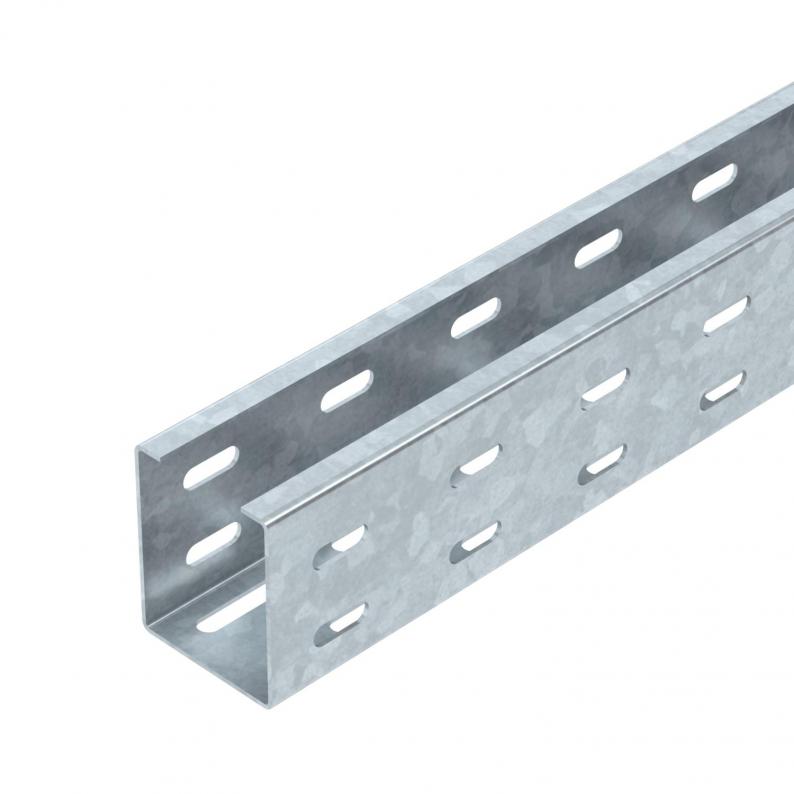

Kabelrinne SKS 605 FT

…

Typ SKS 605 FT | OBO Art.Nr. 6056634 | EAN 4012196820740

Datenblatt (PDF)

EU-Konformitätserklärung (PDF)

REACH (PDF)

RoHS (PDF)

Alle Ausführungen anzeigen

OBO Art.Nr. / Typ

6056634 / SKS 605 FT

Länge

3000 mm

Werkstoff

Stahl

Oberfläche

tauchfeuerverzinkt

Blechstärke

1,5 mm

Breite

50 mm

Funktionserhalt

nein

kl. VKE: 3 m

Kontakt Fachhändler finden

Beschreibung Technische Daten Downloads Zubehör Ausführungen

Beschreibung

SKS 60 = Schweres Kabelrinnensystem in 60 mm Seitenhöhe.
Passender Deckel mit Drehriegel: Typ AZDMD 50.

Kabelrinne mit durchgängiger Boden- und Seitenperforation sowie Mittellochung (Ø11 mm) im Boden für zusätzliche Befestigungen.

Technische Daten

Abmessung	60x50
Art des Verbinders Kabeltragsystem	geschraubt
Ausführung Verbinder	ohne Verbinder
Belastungstesttyp nach IEC 61537	Typ II
Blechstärke	1,5 mm
Bodenlochung	11
CO2 Fußabdruck (GWP) Cradle-to-Gate	4,5881 kg CO2e / 1 Meter
Dimension	60x50x3000
Farbe	zink
Funktionserhalt	nein
Mit Oberteil	nein
Montagelochung im Boden	ja
NATO Lochbild	nein
Nutzlänge	3000 mm
Nutzquerschnitt	30 cm²
Nutzquerschnitt	3000 mm²
Oberfläche	tauchfeuerverzinkt
Rostfreier Stahl, gebeizt	nein
Seitenlochung	ja
Weitspann-Ausführung	nein
Werkstoff	Stahl

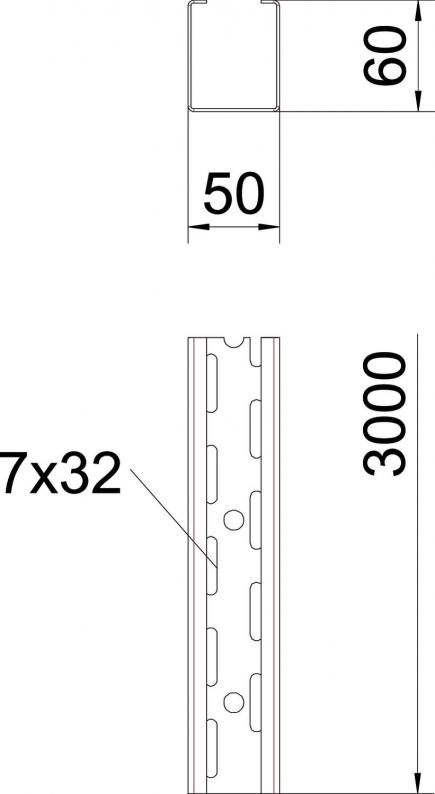

Abmessungen

Breite	50 mm
Höhe	60 mm
Länge	3000 mm
Maß B	50 mm
Maß H	60 mm

Belastungen

Stützabstand 1,0m	4,3 kN/m
Stützabstand 1,5m	2,8 kN/m
Stützabstand 2,0m	2 kN/m
Stützabstand 2,5m	1,1 kN/m
Stützabstand 3,0m	0,7 kN/m

Downloads

0 ausgewählt

Datenblatt (1)

Kataloge & Broschüren (2)

Erklärungen (5)

Anleitungen & Hilfen (1)

Artikelbilder (2)

3D Daten Downloads (1)

Zubehör

Systemzubehör

OBO Art.Nr. 6067603

Längsverbinder FT

Typ

RLVK 60 FT

kl. VKE: 10 Stück

OBO Art.Nr. 6080154

Deckel mit Drehriegel DD

Typ

AZDMD 50 DD

kl. VKE: 3 m

OBO Art.Nr. 7124438

90°-Bogen 60 FT

Typ

RB 90 605 FT

kl. VKE: 1 Stück

Ausführungen

SKS 605 FT

OBO Art.Nr.

6056634
