Kabelrinne SKS-Magic® 110 FS

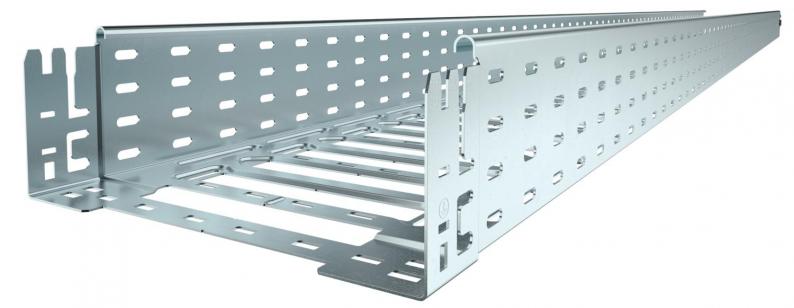

Kabelrinne SKS-Magic® 110 FS
Typ SKSM 110 FS | OBO Art.Nr. 6059614 | EAN 4012195829560



Art.Nr. / Typ
Breite
Länge
3050 mm
Farbe
zink
Blechstärke
1,5 mm
Höhe
110 mm
Oberfläche
bandverzinkt
Funktionserhalt
nein
Werkstoff
Stahl
kl. VKE: 3 m
3m
Beschreibung
Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
Der durchgängige Potentialausgleich ist ohne Zusatzbauteile gewährleistet.
Technische Daten
Technische Daten
Art des Verbinders Kabeltragsystem | Klickbefestigung |
---|---|
Ausführung Verbinder | integrierter Verbinder |
Belastungstesttyp nach IEC 61537 | Typ II |
Blechstärke | 1,5 mm |
CO2 Fußabdruck (GWP) Cradle-to-Gate | 9,2837 kg CO2e / 1 Meter |
Dimension | 110x100x3050 |
Farbe | zink |
Funktionserhalt | nein |
Magnetische Schirmdämpfung mit Deckel | 50 dB |
Magnetische Schirmdämpfung ohne Deckel | 20 dB |
Mit Oberteil | nein |
Montagelochung im Boden | ja |
NATO Lochbild | nein |
Nutzquerschnitt | 10800 mm² |
Nutzquerschnitt | 108 cm² |
Oberfläche | bandverzinkt |
Rostfreier Stahl, gebeizt | nein |
Seitenlochung | ja |
Weitspann-Ausführung | nein |
Werkstoff | Stahl |
Abmessungen
Breite | 100 mm |
---|---|
Höhe | 110 mm |
Länge | 3050 mm |
Maß B | 100 mm |
Maß L | 30 mm |
Maß y | 62 mm |
Belastungen
NEMA Lastklasse | 8C |
---|---|
Stützabstand 1,5m | 3 kN/m |
Stützabstand 2,0m | 2,57 kN/m |
Stützabstand 2,5m | 2,14 kN/m |
Stützabstand 3,0m | 1,7 kN/m |
Stützabstand 3,5m | 1,25 kN/m |
Stützabstand 4,0m | 0,8 kN/m |


Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
Länge
Farbe
Blechstärke
Höhe
Oberfläche
Funktionserhalt
Werkstoff
Breite
OBO Art.Nr.
SKSM 110 FS
3050 mm
zink
1,5 mm
110 mm
bandverzinkt
nein
Stahl
100 mm
6059614
SKSM 120 FS
3050 mm
zink
1,5 mm
110 mm
bandverzinkt
nein
Stahl
200 mm
6059618
SKSM 130 FS
3050 mm
zink
1,5 mm
110 mm
bandverzinkt
nein
Stahl
300 mm
6059620
SKSM 140 FS
3050 mm
zink
1,5 mm
110 mm
bandverzinkt
nein
Stahl
400 mm
6059622
SKSM 150 FS
3050 mm
zink
1,5 mm
110 mm
bandverzinkt
nein
Stahl
500 mm
6059624
SKSM 160 FS
3050 mm
zink
1,5 mm
110 mm
bandverzinkt
nein
Stahl
600 mm
6059626
