Kabelrinne SKS-Magic® 110 FT
Kabelrinne SKS-Magic® 110 FT
Typ SKSM 110 FT | OBO Art.Nr. 6059631 | EAN 4012195829638



Art.Nr. / Typ
Breite
Werkstoff
Stahl
Farbe
zink
Höhe
110 mm
Oberfläche
tauchfeuerverzinkt
Länge
3050 mm
Blechstärke
1,5 mm
Funktionserhalt
nein
kl. VKE: 3 m
3m
Beschreibung
Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
Der durchgängige Potentialausgleich ist ohne Zusatzbauteile gewährleistet.
Technische Daten
Technische Daten
Art des Verbinders Kabeltragsystem | Klickbefestigung |
---|---|
Ausführung Verbinder | integrierter Verbinder |
Belastungstesttyp nach IEC 61537 | Typ II |
Blechstärke | 1,5 mm |
CO2 Fußabdruck (GWP) Cradle-to-Gate | 8,9928 kg CO2e / 1 Meter |
Dimension | 110x100x3050 |
Farbe | zink |
Funktionserhalt | nein |
Magnetische Schirmdämpfung mit Deckel | 50 dB |
Magnetische Schirmdämpfung ohne Deckel | 20 dB |
Mit Oberteil | nein |
Montagelochung im Boden | ja |
NATO Lochbild | nein |
Nutzquerschnitt | 108 cm² |
Nutzquerschnitt | 10800 mm² |
Oberfläche | tauchfeuerverzinkt |
Rostfreier Stahl, gebeizt | nein |
Seitenlochung | ja |
Weitspann-Ausführung | nein |
Werkstoff | Stahl |
Abmessungen
Breite | 100 mm |
---|---|
Höhe | 110 mm |
Länge | 3050 mm |
Maß B | 100 mm |
Maß L | 30 mm |
Maß y | 62 mm |
Belastungen
Stützabstand 1,5m | 3 kN/m |
---|---|
Stützabstand 2,0m | 2,57 kN/m |
Stützabstand 2,5m | 2,14 kN/m |
Stützabstand 3,0m | 1,7 kN/m |
Stützabstand 3,5m | 1,25 kN/m |
Stützabstand 4,0m | 0,8 kN/m |


Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
Werkstoff
Breite
Farbe
Höhe
Oberfläche
Länge
Blechstärke
Funktionserhalt
OBO Art.Nr.
SKSM 110 FT
Stahl
100 mm
zink
110 mm
tauchfeuerverzinkt
3050 mm
1,5 mm
nein
6059631
SKSM 120 FT
Stahl
200 mm
zink
110 mm
tauchfeuerverzinkt
3050 mm
1,5 mm
nein
6059635

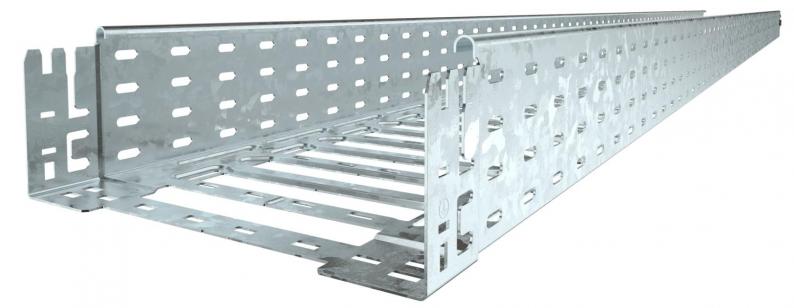

SKSM 130 FT
Stahl
300 mm
zink
110 mm
tauchfeuerverzinkt
3050 mm
1,5 mm
nein
6059637
SKSM 140 FT
Stahl
400 mm
zink
110 mm
tauchfeuerverzinkt
3050 mm
1,5 mm
nein
6059639
SKSM 150 FT
Stahl
500 mm
zink
110 mm
tauchfeuerverzinkt
3050 mm
1,5 mm
nein
6059641
SKSM 160 FT
Stahl
600 mm
zink
110 mm
tauchfeuerverzinkt
3050 mm
1,5 mm
nein
6059643
