Kabelrinne SKS-Magic® 110 ungelocht FS

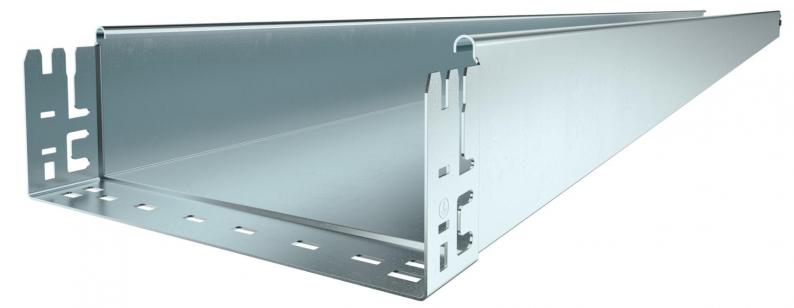

Kabelrinne SKS-Magic® 110 ungelocht FS
Typ SKSMU 110 FS | OBO Art.Nr. 6059836 | EAN 4012195833925



Art.Nr. / Typ
Breite
Oberfläche
bandverzinkt
Blechstärke
1,5 mm
Funktionserhalt
nein
Höhe
110 mm
Länge
3050 mm
Werkstoff
Stahl
Farbe
zink
kl. VKE: 3 m
3m
Beschreibung
Ungelochte Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Der durchgängige Potentialausgleich ist ohne Zusatzbauteile gewährleistet.
Technische Daten
Technische Daten
Art des Verbinders Kabeltragsystem | Klickbefestigung |
---|---|
Ausführung Verbinder | integrierter Verbinder |
Belastungstesttyp nach IEC 61537 | Typ II |
Blechstärke | 1,5 mm |
CO2 Fußabdruck (GWP) Cradle-to-Gate | 9,3069 kg CO2e / 1 Meter |
Dimension | 110x100x3050 |
Farbe | zink |
Funktionserhalt | nein |
Mit Oberteil | nein |
Montagelochung im Boden | nein |
NATO Lochbild | nein |
Nutzlänge | 3000 mm |
Nutzquerschnitt | 108 cm² |
Nutzquerschnitt | 10800 mm² |
Oberfläche | bandverzinkt |
Rostfreier Stahl, gebeizt | nein |
Seitenlochung | nein |
Weitspann-Ausführung | nein |
Werkstoff | Stahl |
Abmessungen
Breite | 100 mm |
---|---|
Höhe | 110 mm |
Länge | 3050 mm |
Maß B | 100 mm |
Belastungen
Stützabstand 1,5m | 3 kN/m |
---|---|
Stützabstand 2,0m | 2,4 kN/m |
Stützabstand 2,5m | 1,76 kN/m |
Stützabstand 3,0m | 1,2 kN/m |
Stützabstand 3,5m | 0,84 kN/m |
Stützabstand 4,0m | 0,8 kN/m |


Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
Oberfläche
Blechstärke
Funktionserhalt
Höhe
Länge
Werkstoff
Breite
Farbe
OBO Art.Nr.
SKSMU 110 FS
bandverzinkt
1,5 mm
nein
110 mm
3050 mm
Stahl
100 mm
zink
6059836
SKSMU 120 FS
bandverzinkt
1,5 mm
nein
110 mm
3050 mm
Stahl
200 mm
zink
6059840
SKSMU 130 FS
bandverzinkt
1,5 mm
nein
110 mm
3050 mm
Stahl
300 mm
zink
6059842
SKSMU 140 FS
bandverzinkt
1,5 mm
nein
110 mm
3050 mm
Stahl
400 mm
zink
6059844
SKSMU 150 FS
bandverzinkt
1,5 mm
nein
110 mm
3050 mm
Stahl
500 mm
zink
6059846
SKSMU 160 FS
bandverzinkt
1,5 mm
nein
110 mm
3050 mm
Stahl
600 mm
zink
6059848
Breite
SKSMU 110 FS
OBO Art.Nr.
6059836
Oberfläche
bandverzinkt
Blechstärke
1,5 mm
Funktionserhalt
nein
Höhe
110 mm
Länge
3050 mm
Werkstoff
Stahl
Breite
100 mm
Farbe
zink
SKSMU 120 FS
OBO Art.Nr.
6059840
Oberfläche
bandverzinkt
Breite
200 mm
Höhe
110 mm
Länge
3050 mm
Funktionserhalt
nein
Farbe
zink
Blechstärke
1,5 mm
Werkstoff
Stahl
SKSMU 130 FS
OBO Art.Nr.
6059842
Blechstärke
1,5 mm
Breite
300 mm
Werkstoff
Stahl
Höhe
110 mm
Funktionserhalt
nein
Farbe
zink
Oberfläche
bandverzinkt
Länge
3050 mm
SKSMU 140 FS
OBO Art.Nr.
6059844
Funktionserhalt
nein
Farbe
zink
Werkstoff
Stahl
Breite
400 mm
Höhe
110 mm
Oberfläche
bandverzinkt
Länge
3050 mm
Blechstärke
1,5 mm
SKSMU 150 FS
OBO Art.Nr.
6059846
Länge
3050 mm
Farbe
zink
Funktionserhalt
nein
Werkstoff
Stahl
Oberfläche
bandverzinkt
Breite
500 mm
Blechstärke
1,5 mm
Höhe
110 mm
SKSMU 160 FS
OBO Art.Nr.
6059848
Farbe
zink
Funktionserhalt
nein
Höhe
110 mm
Blechstärke
1,5 mm
Länge
3050 mm
Oberfläche
bandverzinkt
Werkstoff
Stahl
Breite
600 mm
