Kabelrinne SKS-Magic® 110 ungelocht FT

Kabelrinne SKS-Magic® 110 ungelocht FT

Typ SKSMU 110 FT | OBO Art.Nr. 6059853 | EAN 4012195834045

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Farbe
zink
Werkstoff
Stahl
Blechstärke
1,5 mm
Höhe
110 mm
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
nein
Länge
3050 mm

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

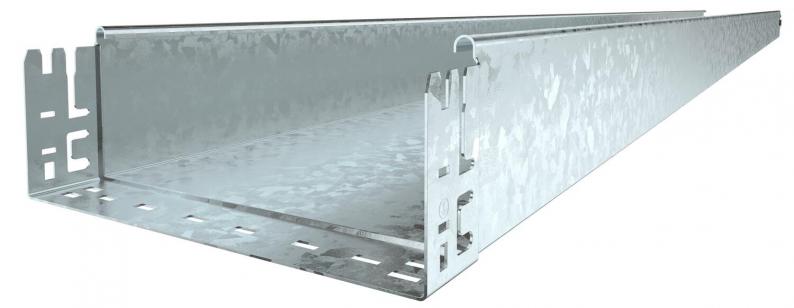

Ungelochte Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.

Der durchgängige Potentialausgleich ist ohne Zusatzbauteile gewährleistet.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • Umweltproduktdeklaration (EPD)
  • CO₂-Fußabdruck (PCF)

Technische Daten

Technische Daten

Art des Verbinders KabeltragsystemKlickbefestigung
Ausführung Verbinderintegrierter Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1,5 mm
CO2 Fußabdruck (GWP) Cradle-to-Gate9,7518 kg CO2e / 1 Meter
Dimension110x100x3050
Farbezink
Funktionserhaltnein
Mit Oberteilnein
Montagelochung im Bodennein
NATO Lochbildnein
Nutzlänge3000 mm
Nutzquerschnitt108 cm²
Nutzquerschnitt10800 mm²
Oberflächetauchfeuerverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungnein
Weitspann-Ausführungnein
WerkstoffStahl

Abmessungen

Breite100 mm
Höhe110 mm
Länge3050 mm
Maß B100 mm

Belastungen

Stützabstand 1,5m3 kN/m
Stützabstand 2,0m2,4 kN/m
Stützabstand 2,5m1,76 kN/m
Stützabstand 3,0m1,2 kN/m
Stützabstand 3,5m0,84 kN/m
Stützabstand 4,0m0,8 kN/m
Belastungsdiagramm Kabelrinne Typ SKSMU 110

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (2)
