Kabelrinne SKS-Magic® 60 A4

Kabelrinne SKS-Magic® 60 A4

Typ SKSM 620 A4 | Art.Nr. 6059511 | EAN 4012195832867

Alle Ausführungen anzeigen
Art.Nr. / Typ
Länge
Breite
Höhe
Blechstärke
Funktionserhalt
nein
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4571
Farbe
edelstahl

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

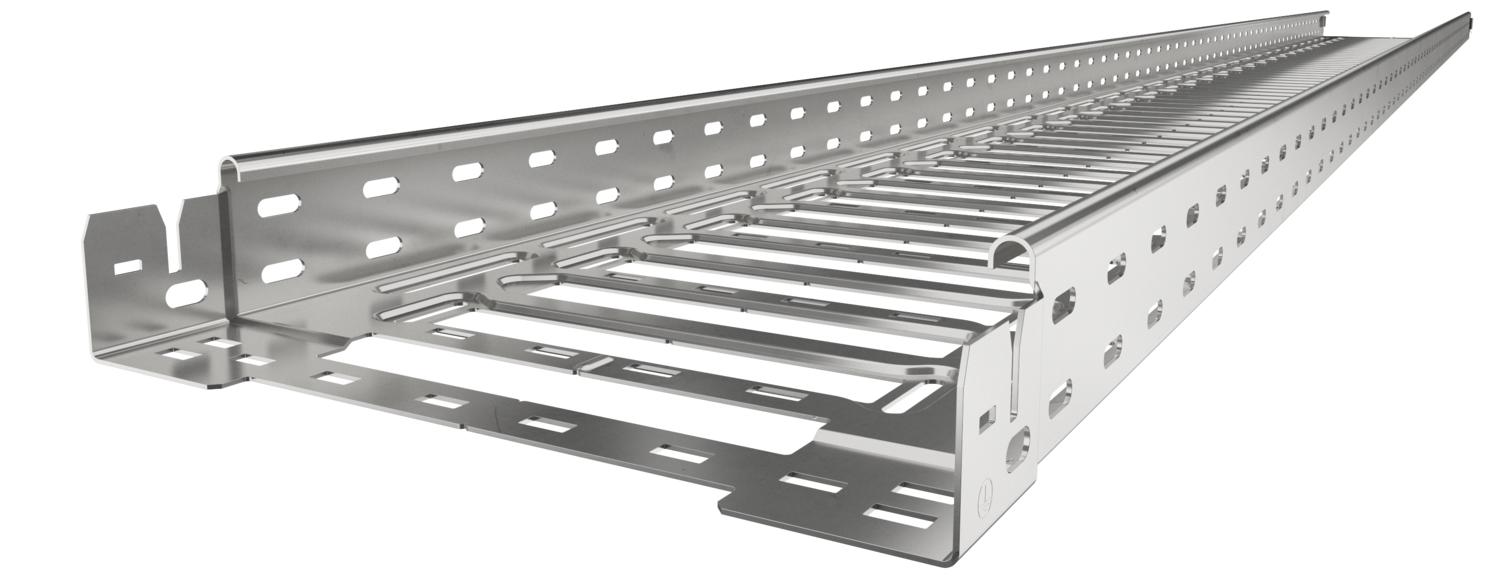

Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.

Der durchgängige Potentialausgleich ist ohne Zusatzbauteile gewährleistet.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • Umweltproduktdeklaration (EPD)
  • CO₂-Fußabdruck (PCF)

Technische Daten

Abmessungen

Länge3050 mm
Breite200 mm
Höhe60 mm
Maß y162 mm
Maß L80 mm
Maß B200 mm
Maß x96 mm

Technische Daten

Funktionserhaltnein
Seitenlochungja
Ausführung Verbinderintegrierter Verbinder
Weitspann-Ausführungnein
Nutzquerschnitt118 cm²
Rostfreier Stahl, gebeiztnein
Blechstärke1,5 mm
Montagelochung im Bodenja
NATO Lochbildnein
Nutzquerschnitt11800 mm²
Mit Oberteilnein
Dimension60x200x3050
Oberflächeblank, nachbehandelt
WerkstoffEdelstahl, rostfrei 1.4571
Farbeedelstahl
Einsatz Sprinkleranlageja
Magnetische Schirmdämpfung mit Deckel50 dB
Magnetische Schirmdämpfung ohne Deckel20 dB
Belastungstesttyp nach IEC 61537Typ II
Art des Verbinders KabeltragsystemKlickbefestigung
CO2 Fußabdruck (GWP) Cradle-to-Gate19,8194 kg CO2e / 1 Meter

Belastungen

Stützabstand 2,0m2,25 kN/m
Stützabstand 2,5m1,58 kN/m
Stützabstand 3,0m1 kN/m
Stützabstand 1,5m3 kN/m
Belastungsdiagramm Kabelrinne Typ SKSM 60

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Zertifikate (2)
Anleitungen & Hilfen (2)
Artikelbilder (3)
3D Daten Downloads (1)
Ausschreibungstexte (2)

Zubehör

Systemzubehör

Art.Nr. 6036654

90°-Bogen 60 A4
Typ
RB 90 620 A4

kl. VKE: 1 Stück

Typ
RAA 620 A4

kl. VKE: 1 Stück

Typ
RB W 620 A4

kl. VKE: 1 Stück

Ausführungen

Breite
SKSM 610 A4
Art.Nr.
6059507
Länge
3050
Breite
100
Höhe
60
Funktionserhalt
nein
Blechstärke
1,5
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4571
Farbe
edelstahl
SKSM 620 A4
Art.Nr.
6059511
Länge
3050
Breite
200
Höhe
60
Funktionserhalt
nein
Blechstärke
1,5
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4571
Farbe
edelstahl
SKSM 630 A4
Art.Nr.
6059513
Länge
3050
Breite
300
Höhe
60
Funktionserhalt
nein
Blechstärke
1,5
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4571
Farbe
edelstahl
SKSM 640 A4
Art.Nr.
6059515
Länge
3050
Breite
400
Höhe
60
Funktionserhalt
nein
Blechstärke
1,5
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4571
Farbe
edelstahl
SKSM 650 A4
Art.Nr.
6059517
Länge
3050
Breite
500
Höhe
60
Funktionserhalt
nein
Blechstärke
1,5
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4571
Farbe
edelstahl
SKSM 660 A4
Art.Nr.
6059519
Länge
3050
Breite
600
Höhe
60
Funktionserhalt
nein
Blechstärke
1,5
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4571
Farbe
edelstahl
