Kabelrinne SKS-Magic® 60 FT
Kabelrinne SKS-Magic® 60 FT
Typ SKSM 610 FT | OBO Art.Nr. 6059473 | EAN 4012195832607




Art.Nr. / Typ
Breite
Werkstoff
Stahl
Blechstärke
1,5 mm
Farbe
zink
Höhe
60 mm
Länge
3050 mm
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
nein
kl. VKE: 3 m
3m
Beschreibung
Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
Der durchgängige Potentialausgleich ist ohne Zusatzbauteile gewährleistet.
Technische Daten
Technische Daten
Art des Verbinders Kabeltragsystem | Klickbefestigung |
---|---|
Ausführung Verbinder | integrierter Verbinder |
Belastungstesttyp nach IEC 61537 | Typ II |
Blechstärke | 1,5 mm |
CO2 Fußabdruck (GWP) Cradle-to-Gate | 6,3251 kg CO2e / 1 Meter |
Dimension | 60x100x3050 |
Farbe | zink |
Funktionserhalt | nein |
Magnetische Schirmdämpfung mit Deckel | 50 dB |
Magnetische Schirmdämpfung ohne Deckel | 20 dB |
Mit Oberteil | nein |
Montagelochung im Boden | ja |
NATO Lochbild | nein |
Nutzquerschnitt | 58 cm² |
Nutzquerschnitt | 5800 mm² |
Oberfläche | tauchfeuerverzinkt |
Rostfreier Stahl, gebeizt | nein |
Seitenlochung | ja |
Weitspann-Ausführung | nein |
Werkstoff | Stahl |
Abmessungen
Breite | 100 mm |
---|---|
Höhe | 60 mm |
Länge | 3050 mm |
Maß B | 100 mm |
Maß L | 30 mm |
Maß y | 62 mm |
Belastungen
Stützabstand 1,5m | 3 kN/m |
---|---|
Stützabstand 2,0m | 2,25 kN/m |
Stützabstand 2,5m | 1,58 kN/m |
Stützabstand 3,0m | 1 kN/m |


Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

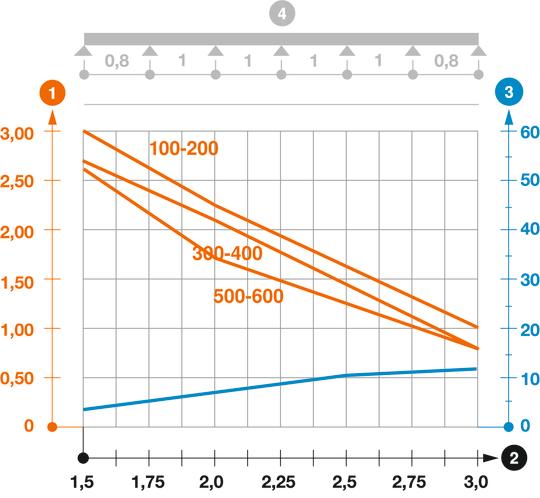

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite
