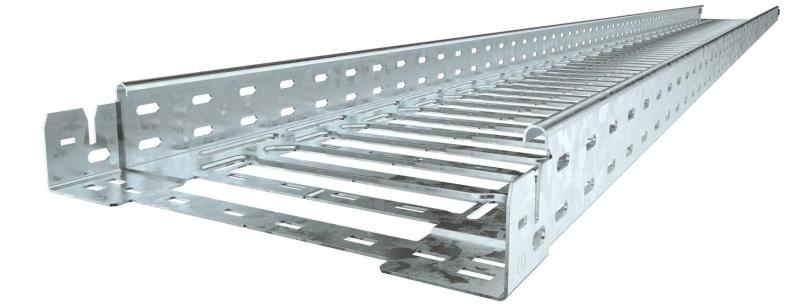

Kabelrinne SKS-Magic® 60 FT

Kabelrinne SKS-Magic® 60 FT

Art.Nr. 6059475 | EAN 4012195832614

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Länge
3050 mm
Oberfläche
tauchfeuerverzinkt
Höhe
60 mm
Funktionserhalt
nein
Blechstärke
1,5 mm
Werkstoff
Stahl
Farbe
zink

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Art des Verbinders KabeltragsystemKlickbefestigung
Ausführung Verbinderintegrierter Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1,5 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate7,6983 kg CO₂e / 1 Meter
Dimension60x150x3050
Farbezink
Funktionserhaltnein
Magnetische Schirmdämpfung mit Deckel50 dB
Magnetische Schirmdämpfung ohne Deckel20 dB
Mit Oberteilnein
Montagelochung im Bodenja
NATO Lochbildnein
Nutzquerschnitt8800 mm²
Nutzquerschnitt88 cm²
Oberflächetauchfeuerverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungnein
WerkstoffStahl

Abmessungen

Breite150 mm
Höhe60 mm
Länge3050 mm
Maß B150 mm
Maß L30 mm
Maß x46 mm
Maß y112 mm

Belastungen

Stützabstand 1,5m3 kN/m
Stützabstand 2,0m2,25 kN/m
Stützabstand 2,5m1,58 kN/m
Stützabstand 3,0m1 kN/m
Belastungsdiagramm Kabelrinne Typ SKSM 60

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)

Zubehör

Systemzubehör
Typ
KTSMV 615 DD

kl. VKE: 1 Stück

Art.Nr. 6036132

45°-Bogen 60 FT
Typ
RB 45 615 FT

kl. VKE: 1 Stück

Art.Nr. 6036592

90°-Bogen 60 FT
Typ
RB 90 615 FT

kl. VKE: 1 Stück

Ausführungen

Breite
SKSM 610 FT
Art.Nr.
6059473
Länge
3050 mm
Oberfläche
tauchfeuerverzinkt
Höhe
60 mm
Breite
100 mm
Funktionserhalt
nein
Blechstärke
1,5 mm
Werkstoff
Stahl
Farbe
zink
SKSM 615 FT
Art.Nr.
6059475
Blechstärke
1,5 mm
Funktionserhalt
nein
Farbe
zink
Länge
3050 mm
Höhe
60 mm
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Breite
150 mm
SKSM 620 FT
Art.Nr.
6059477
Werkstoff
Stahl
Farbe
zink
Blechstärke
1,5 mm
Länge
3050 mm
Funktionserhalt
nein
Breite
200 mm
Oberfläche
tauchfeuerverzinkt
Höhe
60 mm
SKSM 630 FT
Art.Nr.
6059479
Farbe
zink
Funktionserhalt
nein
Höhe
60 mm
Oberfläche
tauchfeuerverzinkt
Blechstärke
1,5 mm
Breite
300 mm
Werkstoff
Stahl
Länge
3050 mm
SKSM 640 FT
Art.Nr.
6059481
Breite
400 mm
Blechstärke
1,5 mm
Farbe
zink
Werkstoff
Stahl
Länge
3050 mm
Funktionserhalt
nein
Oberfläche
tauchfeuerverzinkt
Höhe
60 mm
SKSM 650 FT
Art.Nr.
6059483
Länge
3050 mm
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Funktionserhalt
nein
Farbe
zink
Breite
500 mm
Höhe
60 mm
Blechstärke
1,5 mm
SKSM 660 FT
Art.Nr.
6059485
Funktionserhalt
nein
Blechstärke
1,5 mm
Länge
3050 mm
Werkstoff
Stahl
Farbe
zink
Höhe
60 mm
Breite
600 mm
Oberfläche
tauchfeuerverzinkt
