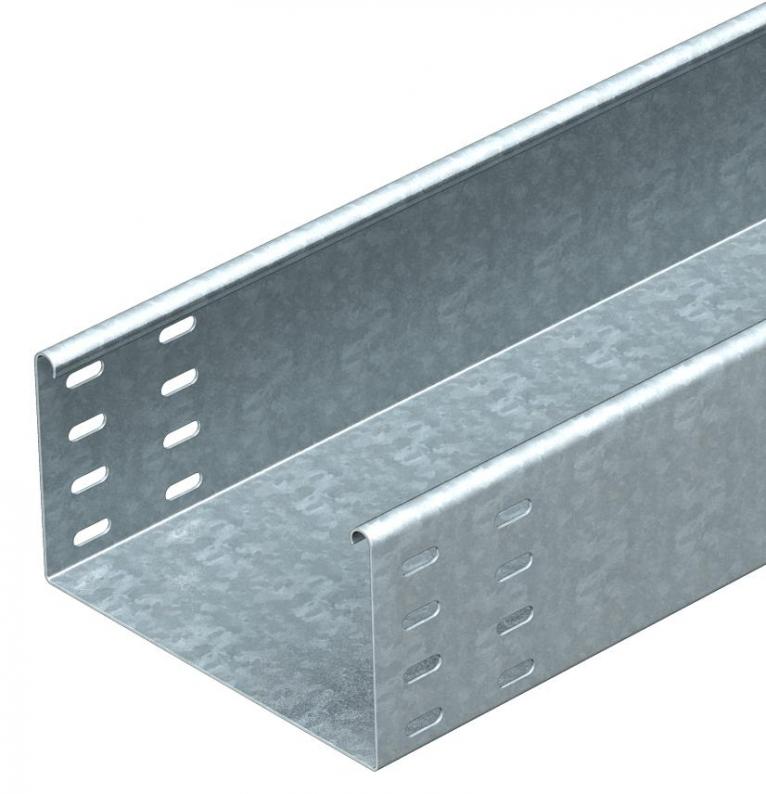

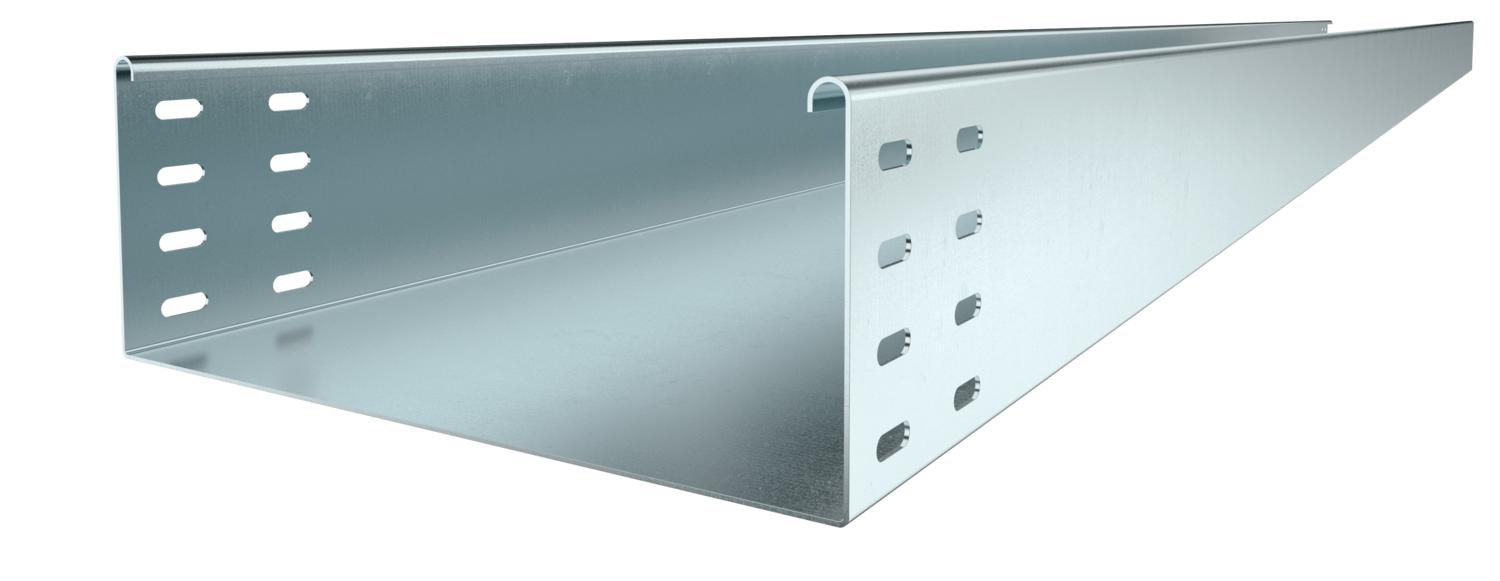

Kabelrinne SKSU 110 FS

Kabelrinne SKSU 110 FS

Typ SKSU 110 FS | OBO Art.Nr. 6063403 | EAN 4012196395231

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Länge
Blechstärke
1,5 mm
Funktionserhalt
nein
Werkstoff
Stahl
Oberfläche
bandverzinkt

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

SKSU 110 = Schweres-Kabelrinnen-System, ungelocht, in 110 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.

Die Kabelrinne ist beidseitig mit einer Verbinderlochung ausgestattet.

Längsverbinder sind anteilig separat zu bestellen.

  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • Umweltproduktdeklaration (EPD)
  • CO₂-Fußabdruck (PCF)

Technische Daten

Technische Daten

Abmessung110 x 100
Art des Verbinders Kabeltragsystemgeschraubt
Ausführung Verbinderohne Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1,5 mm
CO2 Fußabdruck (GWP) Cradle-to-Gate9,1124 kg CO2e / 1 Meter
Dimension110x100x3000
Farbezink
Funktionserhaltnein
Mit Oberteilnein
Montagelochung im Bodennein
NATO Lochbildnein
Nutzquerschnitt10800 mm²
Nutzquerschnitt108 cm²
Oberflächebandverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungnein
Weitspann-Ausführungnein
WerkstoffStahl

Abmessungen

Breite100 mm
Höhe110 mm
Länge3000 mm
Maß B100 mm

Belastungen

Stützabstand 1,5m3 kN/m
Stützabstand 2,0m2,4 kN/m
Stützabstand 2,5m1,76 kN/m
Stützabstand 3,0m1,2 kN/m
Stützabstand 3,5m0,84 kN/m
Stützabstand 4,0m0,8 kN/m
Belastungsdiagramm Kabelrinne Typ SKSU 110

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Erklärungen (5)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)

Zubehör

Systemzubehör
Typ
RLVL 110 FS

kl. VKE: 10 Stück

OBO Art.Nr. 7070205

Stoßstellenleiste FS
Typ
SSLB 100 FS

kl. VKE: 20 Stück

OBO Art.Nr. 6036300

45°-Bogen 110 FS
Typ
RB 45 110 FS

kl. VKE: 1 Stück

Ausführungen

Breite
Länge
SKSU 110 FS
OBO Art.Nr.
6063403
Blechstärke
1,5 mm
Funktionserhalt
nein
Werkstoff
Stahl
Oberfläche
bandverzinkt
Breite
100 mm
Länge
3000 mm
SKSU 110 FS 6
OBO Art.Nr.
6063412
Breite
100 mm
Funktionserhalt
nein
Werkstoff
Stahl
Blechstärke
1,5 mm
Länge
6000 mm
Oberfläche
bandverzinkt
SKSU 120 FS
OBO Art.Nr.
6063438
Länge
3000 mm
Blechstärke
1,5 mm
Werkstoff
Stahl
Oberfläche
bandverzinkt
Breite
200 mm
Funktionserhalt
nein
SKSU 130 FS
OBO Art.Nr.
6063454
Funktionserhalt
nein
Oberfläche
bandverzinkt
Breite
300 mm
Blechstärke
1,5 mm
Länge
3000 mm
Werkstoff
Stahl
SKSU 140 FS
OBO Art.Nr.
6063470
Werkstoff
Stahl
Oberfläche
bandverzinkt
Breite
400 mm
Blechstärke
1,5 mm
Länge
3000 mm
Funktionserhalt
nein
SKSU 150 FS
OBO Art.Nr.
6063497
Breite
500 mm
Werkstoff
Stahl
Oberfläche
bandverzinkt
Funktionserhalt
nein
Länge
3000 mm
Blechstärke
1,5 mm
