Kabelrinne SKSU 110 FS
Kabelrinne SKSU 110 FS
Art.Nr. 6063412 | EAN 4012197425159
Art.Nr. / Typ
Länge
Breite
Funktionserhalt
nein
Werkstoff
Stahl
Blechstärke
1,5 mm
Oberfläche
bandverzinkt
kl. VKE: 6 m
6m
Beschreibung
SKS = Schweres Kabelrinnen-System in Seitenhöhe 110 mm. Mit Verbinderlochung an beiden Kabelrinnenenden. Längsverbindung mit Längsverbinder RLVA 110 FS. Verbinder müssen separat bestellt werden.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Technische Daten
Technische Daten
| Ausführung Verbinder | ohne Verbinder |
|---|---|
| Blechstärke | 1,5 mm |
| Dimension | 110x100x6000 |
| Farbe | zink |
| Funktionserhalt | nein |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Nutzquerschnitt | 108 cm² |
| Nutzquerschnitt | 10800 mm² |
| Oberfläche | bandverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | nein |
| Weitspann-Ausführung | ja |
| Werkstoff | Stahl |

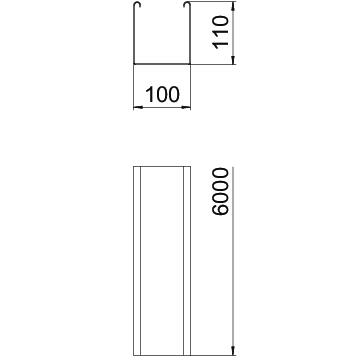

Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 110 mm |
| Länge | 6000 mm |
Belastungen
| Stützabstand 1,5m | 3 kN/m |
|---|---|
| Stützabstand 2,0m | 2,4 kN/m |
| Stützabstand 2,5m | 1,76 kN/m |
| Stützabstand 3,0m | 1,2 kN/m |
| Stützabstand 3,5m | 0,84 kN/m |
| Stützabstand 4,0m | 0,8 kN/m |
| Stützabstand 5,0m | 0,55 kN/m |
| Stützabstand 6,0m | 0,4 kN/m |
| Stützabstand 7,0m | 0,3 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (3)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Funktionserhalt
Werkstoff
Blechstärke
Länge
Oberfläche
Breite
Art.Nr.
SKSU 110 FS
nein
Stahl
1,5 mm
3000 mm
bandverzinkt
100 mm
6063403
SKSU 110 FS 6
nein
Stahl
1,5 mm
6000 mm
bandverzinkt
100 mm
6063412
SKSU 120 FS
nein
Stahl
1,5 mm
3000 mm
bandverzinkt
200 mm
6063438
SKSU 130 FS
nein
Stahl
1,5 mm
3000 mm
bandverzinkt
300 mm
6063454
SKSU 140 FS
nein
Stahl
1,5 mm
3000 mm
bandverzinkt
400 mm
6063470
SKSU 150 FS
nein
Stahl
1,5 mm
3000 mm
bandverzinkt
500 mm
6063497
