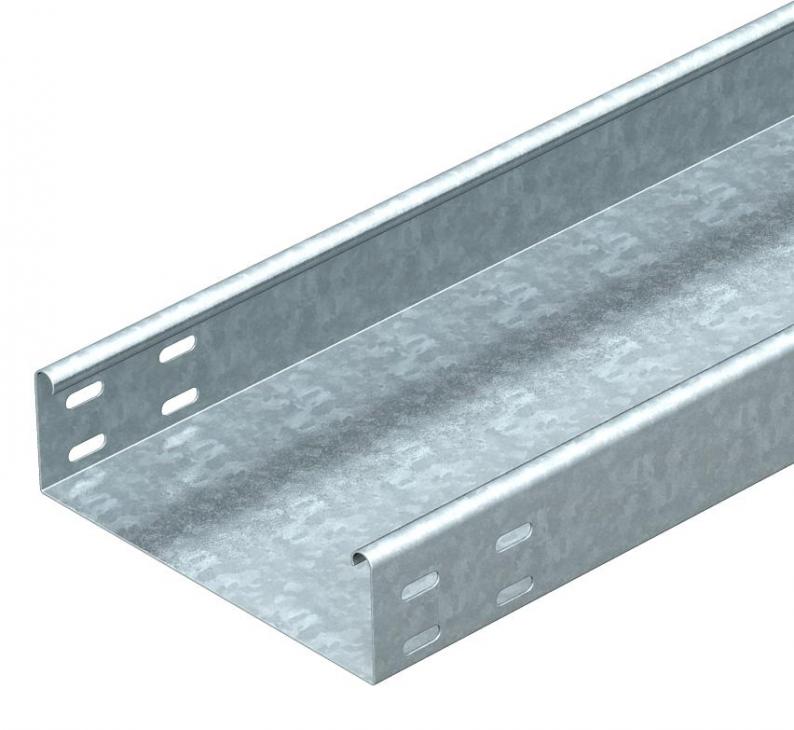

Kabelrinne SKSU 60 FT
Typ SKSU 610 FT | Art.Nr. 6064307 | EAN 4012195069836
Art.Nr. / Typ
Länge
Breite
Blechstärke
Funktionserhalt
nein
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
kl. VKE: 3 m
3m
Beschreibung
SKSU 60 = Schweres-Kabelrinnen-System, ungelocht, in 60 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Die Kabelrinne ist beidseitig mit einer Verbinderlochung ausgestattet.
Längsverbinder sind anteilig separat zu bestellen.
Technische Daten
Abmessungen
| Länge | 3000 mm |
|---|---|
| Breite | 100 mm |
| Höhe | 60 mm |
| Maß B | 100 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | nein |
| Ausführung Verbinder | ohne Verbinder |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 58 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 1,5 mm |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Nutzquerschnitt | 5800 mm² |
| Mit Oberteil | nein |
| Dimension | 60x100x3000 |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Art des Verbinders Kabeltragsystem | geschraubt |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 6,3708 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 2,0m | 1,9 kN/m |
|---|---|
| Stützabstand 2,5m | 1,1 kN/m |
| Stützabstand 3,0m | 0,55 kN/m |
| Stützabstand 1,5m | 2,6 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Anleitungen & Hilfen (4)
Artikelbilder (3)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Breite
Funktionserhalt
Blechstärke
Oberfläche
Werkstoff
Art.Nr.
SKSU 610 FT
3000
100
nein
1,5
tauchfeuerverzinkt
Stahl
6064307
SKSU 620 FT
3000
200
nein
1,5
tauchfeuerverzinkt
Stahl
6064353
SKSU 630 FT
3000
300
nein
1,5
tauchfeuerverzinkt
Stahl
6064409
SKSU 640 FT
3000
400
nein
1,5
tauchfeuerverzinkt
Stahl
6064435
SKSU 650 FT
3000
500
nein
1,5
tauchfeuerverzinkt
Stahl
6064515
SKSU 660 FT
3000
600
nein
1,5
tauchfeuerverzinkt
Stahl
6064523
Breite
SKSU 610 FT
Art.Nr.
6064307
Länge
3000
Breite
100
Funktionserhalt
nein
Blechstärke
1,5
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
SKSU 620 FT
Art.Nr.
6064353
Länge
3000
Breite
200
Funktionserhalt
nein
Blechstärke
1,5
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
SKSU 630 FT
Art.Nr.
6064409
Länge
3000
Breite
300
Funktionserhalt
nein
Blechstärke
1,5
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
SKSU 640 FT
Art.Nr.
6064435
Länge
3000
Breite
400
Funktionserhalt
nein
Blechstärke
1,5
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
SKSU 650 FT
Art.Nr.
6064515
Länge
3000
Breite
500
Funktionserhalt
nein
Blechstärke
1,5
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
SKSU 660 FT
Art.Nr.
6064523
Länge
3000
Breite
600
Funktionserhalt
nein
Blechstärke
1,5
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
