Kabelverschraubung, metrisches Gewinde lang, schwarz
Typ V-TEC VM L20 SW | Art.Nr. 2022968 | EAN 4012195004387
Art.Nr. / Typ
Gewinde
Mehrfach Dichteinsatz
nein
Farbe
schwarz
kl. VKE: 50 Stück
50Stück
Beschreibung
Kabelverschraubung mit metrischem Anschlussgewinde in Hutmutterbauart, für Kabelabzweigkästen, Gehäuse, Verteilerschränke im privaten und industriellen Bereich. Mit Zugentlastung und integrierter Dichtlippe, geprüft nach DIN EN 62444. Schutzklasse IP68. Einsetzbar von -20°C bis +65°C.
Technische Daten
Technische Daten
| Schlagfest | nein |
|---|---|
| Halogenfrei | ja |
| Glasfaserverstärkt | nein |
| explosionsgeschützt | nein |
| Zugentlastungsmöglichkeit | ja |
| Schutzart | IP68 |
| Gewinde | M20 x 1,5 |
| für Ex-Zone | ohne |
| Gewindeart | metrisch |
| Biegeschutz | nein |
| Mit Gegenmutter | nein |
| Mehrfach Dichteinsatz | nein |
| Flachkabelverschraubung | nein |
| Art der Dichtung | Dichtring |
| Teilbare Verschraubung | nein |
| für Ex-Zone Gas | ohne |
| für Ex-Zone Staub | ohne |
| Gewindesteigung | 1,5 mm |
| Gewindenenngröße | 20 |
| Sechskant Eckmaß | 27 mm |
| Dichtbereich D max. | 13 mm |
| Dichtbereich D min. | 6 mm |
| Schlüsselweite | 24 |
| Ausführung | gerade |
| Gewindelänge | 15 mm |
| Instabiler Drehmoment | 3,75 Nm |
| Temperatureinsatzbereich max. | 65 °C |
| Temperatureinsatzbereich min. | -20 °C |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C |
| Dimension | M20 |
| Werkstoff | Polyamid |
| Farbe | schwarz |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,0475 kg CO₂e / 1 Stück |

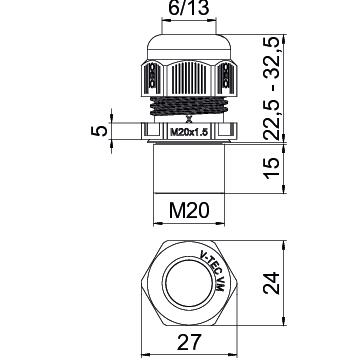

Abmessungen
| Maß L min. | 22,5 mm |
|---|---|
| Maß L max. | 32,5 mm |
| Maß L1 | 15 mm |
| Maß L2 | 5 mm |
| Maß E | 27 mm |
