Kabelverschraubung mit Gegenmutter im Set
Kabelverschraubung mit Gegenmutter im Set
Typ V-TEC VM16+ OR | OBO Art.Nr. 7205657 | EAN 4012196632800
Art.Nr. / Typ
Gewinde
Farbe
pastellorange; RAL 2003
Mehrfach Dichteinsatz
nein
kl. VKE: 10 Stück
10Stück
Beschreibung
Robuste Kabelverschraubung in Hutmutterbauart mit metrischem Anschlussgewinde nach IEC 423 inklusive vormontierter Gegenmutter.
Für hohe Dichtigkeitsansprüche. Zugentlastung, Verdrehschutz und Dichtigkeit über den gesamten Spannbereich. Dichtring aus Polychloropren-/Acrylnitrilbutadien-Kautschuk. Angespritzte Formdichtlippe am Zwischenstutzen, kein Anschlussgewinde-Dichtring erforderlich.
VDE-geprüft nach DIN EN 50262, Schutzart IP 68 bei 5 bar 1 h.
Für den elektrischen Funktionserhalt nach DIN 4102 Teil 12 in Verbindung mit den geschlossenen Kabelabzweigkästen der FireBox T-Serie.
Farbe: pastellorange.
Für hohe Dichtigkeitsansprüche. Zugentlastung, Verdrehschutz und Dichtigkeit über den gesamten Spannbereich. Dichtring aus Polychloropren-/Acrylnitrilbutadien-Kautschuk. Angespritzte Formdichtlippe am Zwischenstutzen, kein Anschlussgewinde-Dichtring erforderlich.
VDE-geprüft nach DIN EN 50262, Schutzart IP 68 bei 5 bar 1 h.
Für den elektrischen Funktionserhalt nach DIN 4102 Teil 12 in Verbindung mit den geschlossenen Kabelabzweigkästen der FireBox T-Serie.
Farbe: pastellorange.
Technische Daten
Technische Daten
| Biegeschutz | nein |
|---|---|
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,0336 kg CO2e / 1 Stück |
| Dichtbereich D max. | 10 mm |
| Dichtbereich D min. | 4,5 mm |
| Dimension | M16 |
| Farbe | pastellorange; RAL 2003 |
| Flachkabelverschraubung | nein |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C |
| für Ex-Zone | ohne |
| für Ex-Zone Gas | ohne |
| für Ex-Zone Staub | ohne |
| Gewinde | M16 x 1,5 |
| Gewindeart | metrisch |
| Gewindelänge | 9 mm |
| Gewindesteigung | 1,5 mm |
| Glasfaserverstärkt | nein |
| Halogenfrei | ja |
| Maß E1 (mm) | 22 mm |
| Maß E2 | 25 mm |
| Mehrfach Dichteinsatz | nein |
| Mit Gegenmutter | ja |
| Schlagfest | nein |
| Schlüsselweite | 20 |
| Schlüsselweite 1 | 20 mm |
| Schlüsselweite 2 | 22 mm |
| Schutzart | IP68 |
| Teilbare Verschraubung | nein |
| Temperatureinsatzbereich max. | 65 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Werkstoff | Polyamid |
| Zugentlastungsmöglichkeit | ja |

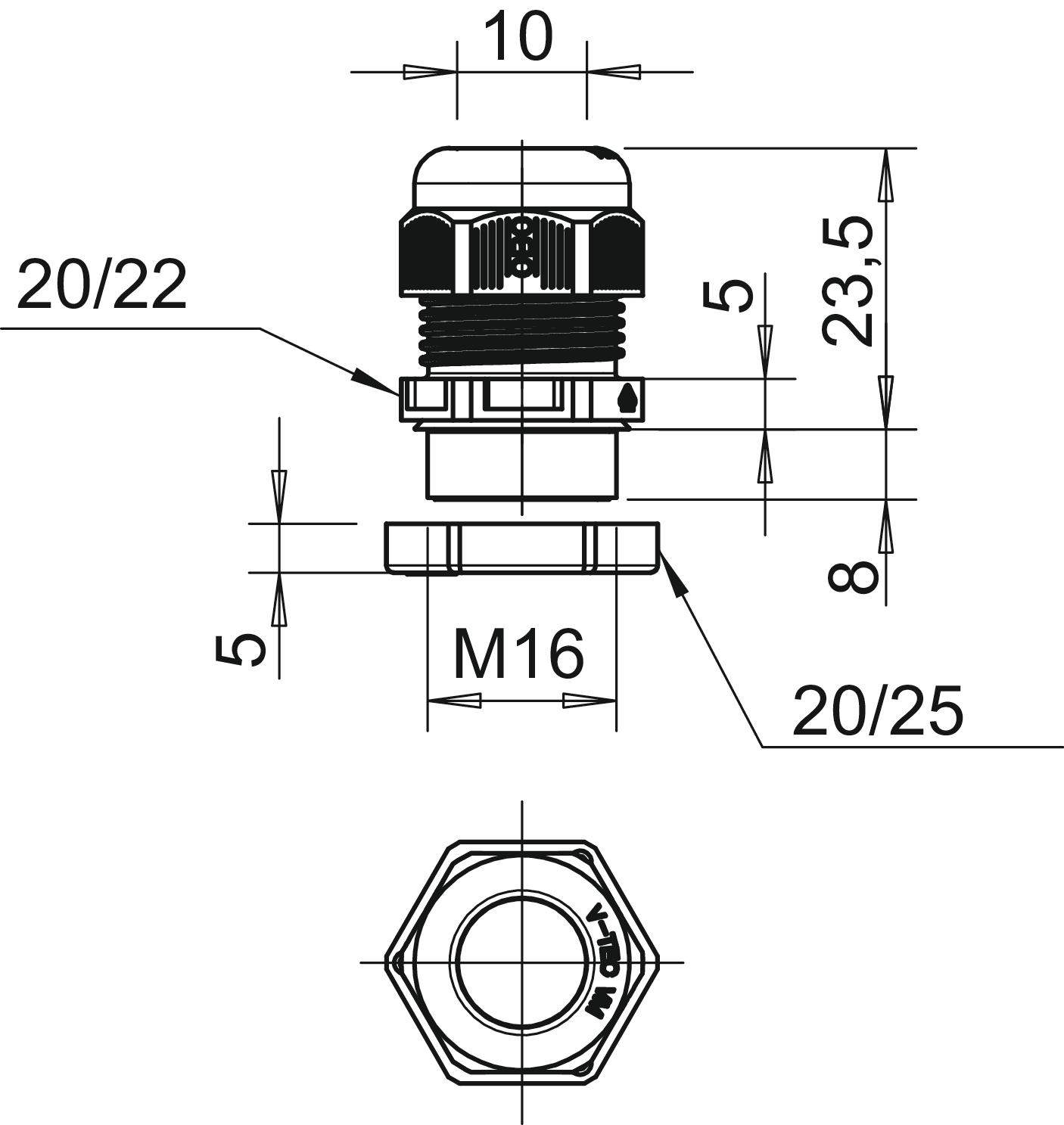

Abmessungen
| Maß G | M16 x 1,5 mm |
|---|---|
| Maß L max. | 23,5 mm |
| Maß L min. | 21,5 mm |
| Maß L1 | 8 mm |
| Maß L2 | 5 mm |
| Maß L3 | 5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (3)
Zertifikate (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Farbe
Gewinde
Mehrfach Dichteinsatz
OBO Art.Nr.
V-TEC VM16+ OR
pastellorange; RAL 2003
M16 x 1,5
nein
7205657
V-TEC VM20+ OR
pastellorange; RAL 2003
M20 x 1,5
nein
7205660
V-TEC VM25+ OR
pastellorange; RAL 2003
M25 x 1,5
nein
7205663
V-TEC VM32+ OR
pastellorange; RAL 2003
M32 x 1,5
nein
7205666
V-TEC VM40+ OR
pastellorange; RAL 2003
M40 x 1,5
nein
7205669
Gewinde
V-TEC VM16+ OR
OBO Art.Nr.
7205657
Farbe
pastellorange; RAL 2003
Gewinde
M16 x 1,5
Mehrfach Dichteinsatz
nein
V-TEC VM20+ OR
OBO Art.Nr.
7205660
Farbe
pastellorange; RAL 2003
Gewinde
M20 x 1,5
Mehrfach Dichteinsatz
nein
V-TEC VM25+ OR
OBO Art.Nr.
7205663
Gewinde
M25 x 1,5
Mehrfach Dichteinsatz
nein
Farbe
pastellorange; RAL 2003
V-TEC VM32+ OR
OBO Art.Nr.
7205666
Mehrfach Dichteinsatz
nein
Farbe
pastellorange; RAL 2003
Gewinde
M32 x 1,5
V-TEC VM40+ OR
OBO Art.Nr.
7205669
Mehrfach Dichteinsatz
nein
Farbe
pastellorange; RAL 2003
Gewinde
M40 x 1,5
