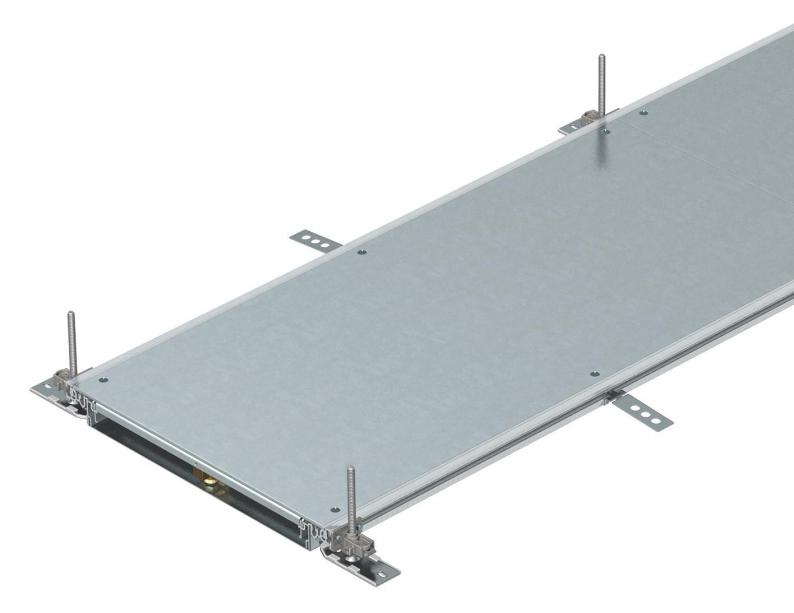

Kanaleinheit, blind, Höhe 40-70 mm
Kanaleinheit, blind, Höhe 40-70 mm
Art.Nr. 7424400 | EAN 4012195244127
Art.Nr. / Typ
Breite
Abdeckungen
3
Kanalhöhe min.
40 mm
Länge
2400 mm
Kanalhöhe max.
70 mm
kl. VKE: 2.4 m
2.4m
Beschreibung
Montagefertige Kanaleinheit mit 3 Blinddeckeln zur Leitungsführung, bestehend aus Kanalunterteil (Bodenwanne mit Seiten- und Bodenbelaganlegeprofilen) und Kanaldeckel. Bodenwanne mit Haltelaschen für die selbstkontaktierende Montage von Trennstegen. Im Lieferumfang enthalten sind 6 höhennivellierbare Befestigungswinkel, 6 Estrichanker und Deckelstoßdichtungen (3 St. bei Kanalnennbreiten 200 und 300) oder nivellierbare Deckelstoßunterstützungen: 3 St. bei Kanalnennbreite 400 und 6 St. bei Kanalnennbreiten 500 und 600. Kanaldeckel bei der Lieferung verschraubt.
Technische Daten
Technische Daten
| Abdeckung Montageöffnung | nein |
|---|---|
| Abdeckungen | 3 |
| Anzahl der steckbaren Trennwände | 1 |
| Anzahl der vorgesehenen Einbaueinheiten | 3 |
| Anzahl der Züge | 2 St. |
| Bodenblech | ja |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 18,7487 kg CO₂e / 1 Meter |
| Deckelbefestigung rastend | nein |
| Dichtungseinbaumöglichkeit | ja |
| Dimension | 2400x200x40 |
| Einbauöffnung für Aufflurtank | nein |
| Entkoppelbar | nein |
| Geeignet für Dehnungsfuge | nein |
| Kanalhöhe max. | 70 mm |
| Kanalhöhe min. | 40 mm |
| Materialstärke Deckel | 4 |
| Mindestestrichhöhe | 40 |
| Mit Anschlussöffnung | nein |
| Mit Potentialausgleich | nein |
| Mit Trennwand | nein |
| Mit Überstand | ja |
| Montageöffnung | ohne |
| Nivellierbereich max. | 70 mm |
| Nivellierbereich min. | 40 mm |
| Nutzquerschnitt | 2600 mm² |
| Oberfläche | bandverzinkt |
| Oberteil abnehmbar | ja |
| Trennwandbefestigung | rasten |
| Werkstoff | Stahl |

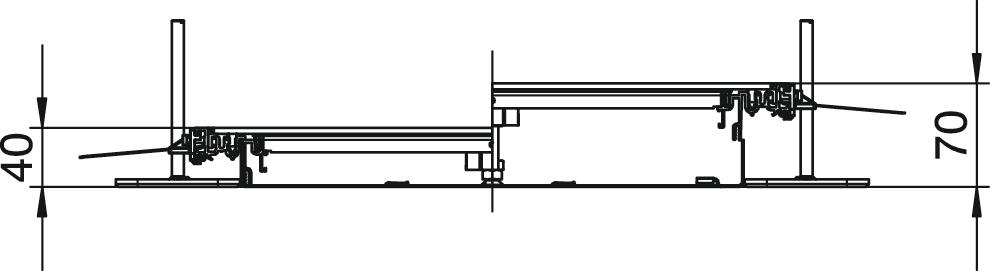

Abmessungen
| Breite | 200 mm |
|---|---|
| Länge | 2400 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Art.Nr. 7423950
Bausatz für Winkelabzweig nach links, Höhe 40-150 mmTyp
OKA-G20040150FBL
kl. VKE: 1 Stück
1Stück
Art.Nr. 7423970
Bausatz für Winkelabzweig nach rechts, Höhe 40-150 mmTyp
OKA-G20040150FBR
kl. VKE: 1 Stück
1Stück
Ausführungen
Typ
Abdeckungen
Kanalhöhe min.
Breite
Länge
Kanalhöhe max.
Art.Nr.
OKA-W2004030
3
40 mm
200 mm
2400 mm
70 mm
7424400
OKA-W3004030
3
40 mm
300 mm
2400 mm
70 mm
7424402
OKA-W4004030
3
40 mm
400 mm
2400 mm
70 mm
7424404
OKA-W5004030
3
40 mm
500 mm
2400 mm
70 mm
7424406
OKA-W6004030
3
40 mm
600 mm
2400 mm
70 mm
7424408
Breite
OKA-W2004030
Art.Nr.
7424400
Abdeckungen
3
Kanalhöhe min.
40 mm
Breite
200 mm
Länge
2400 mm
Kanalhöhe max.
70 mm
OKA-W3004030
Art.Nr.
7424402
Breite
300 mm
Abdeckungen
3
Kanalhöhe max.
70 mm
Kanalhöhe min.
40 mm
Länge
2400 mm
OKA-W4004030
Art.Nr.
7424404
Kanalhöhe min.
40 mm
Kanalhöhe max.
70 mm
Breite
400 mm
Länge
2400 mm
Abdeckungen
3
OKA-W5004030
Art.Nr.
7424406
Breite
500 mm
Abdeckungen
3
Kanalhöhe max.
70 mm
Kanalhöhe min.
40 mm
Länge
2400 mm
OKA-W6004030
Art.Nr.
7424408
Kanalhöhe max.
70 mm
Länge
2400 mm
Breite
600 mm
Kanalhöhe min.
40 mm
Abdeckungen
3
