Kanaleinheit, blind, Höhe 60-110 mm
Kanaleinheit, blind, Höhe 60-110 mm
Art.Nr. 7424420 | EAN 4012195244196
Art.Nr. / Typ
Breite
Abdeckungen
3

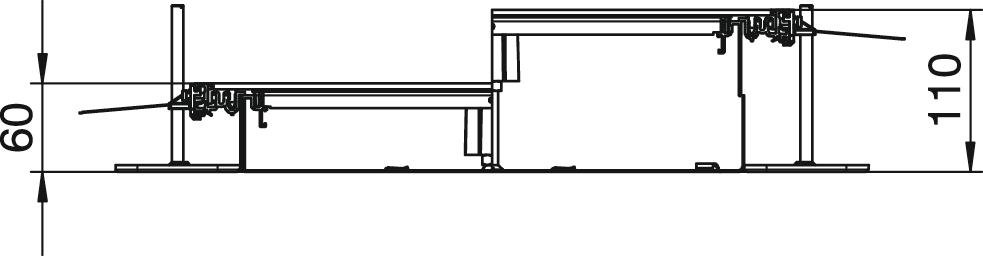

Kanalhöhe min.
60 mm
Länge
2400 mm
Kanalhöhe max.
110 mm
kl. VKE: 2.4 m
2.4m
Beschreibung
Montagefertige Kanaleinheit mit 3 Blinddeckeln zur Leitungsführung, bestehend aus Kanalunterteil (Bodenwanne mit Seiten- und Bodenbelaganlegeprofilen) und Kanaldeckel. Bodenwanne mit Haltelaschen für die selbstkontaktierende Montage von Trennstegen. Im Lieferumfang enthalten sind 6 höhennivellierbare Befestigungswinkel, 6 Estrichanker und Deckelstoßdichtungen (3 St. bei Kanalnennbreiten 200 und 300) oder nivellierbare Deckelstoßunterstützungen: 3 St. bei Kanalnennbreite 400 und 6 St. bei Kanalnennbreiten 500 und 600. Kanaldeckel bei der Lieferung verschraubt.
Technische Daten
Technische Daten
| Abdeckung Montageöffnung | nein |
|---|---|
| Abdeckungen | 3 |
| Anzahl der steckbaren Trennwände | 1 |
| Anzahl der vorgesehenen Einbaueinheiten | 3 |
| Anzahl der Züge | 2 St. |
| Bodenblech | ja |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 37,9923 kg CO₂e / 1 Meter |
| Deckelbefestigung rastend | nein |
| Dichtungseinbaumöglichkeit | ja |
| Dimension | 2400x200x60 |
| Einbauöffnung für Aufflurtank | nein |
| Entkoppelbar | nein |
| Geeignet für Dehnungsfuge | nein |
| Kanalhöhe max. | 110 mm |
| Kanalhöhe min. | 60 mm |
| Materialstärke Deckel | 4 |
| Mindestestrichhöhe | 60 |
| Mit Anschlussöffnung | nein |
| Mit Potentialausgleich | nein |
| Mit Trennwand | nein |
| Mit Überstand | ja |
| Montageöffnung | ohne |
| Nivellierbereich max. | 110 mm |
| Nivellierbereich min. | 60 mm |
| Nutzquerschnitt | 5200 mm² |
| Oberfläche | bandverzinkt |
| Oberteil abnehmbar | ja |
| Trennwandbefestigung | rasten |
| Werkstoff | Stahl |
Abmessungen
| Breite | 200 mm |
|---|---|
| Länge | 2400 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Abdeckungen
Kanalhöhe min.
Breite
Länge
Kanalhöhe max.
Art.Nr.
OKA-W2006050
3
60 mm
200 mm
2400 mm
110 mm
7424420
OKA-W3006050
3
60 mm
300 mm
2400 mm
110 mm
7424422
OKA-W4006050
3
60 mm
400 mm
2400 mm
110 mm
7424424
OKA-W5006050
3
60 mm
500 mm
2400 mm
110 mm
7424426
OKA-W6006050
3
60 mm
600 mm
2400 mm
110 mm
7424428
Breite
OKA-W2006050
Art.Nr.
7424420
Abdeckungen
3
Kanalhöhe min.
60 mm
Breite
200 mm
Länge
2400 mm
Kanalhöhe max.
110 mm
OKA-W3006050
Art.Nr.
7424422
Abdeckungen
3
Kanalhöhe max.
110 mm
Länge
2400 mm
Kanalhöhe min.
60 mm
Breite
300 mm
OKA-W4006050
Art.Nr.
7424424
Abdeckungen
3
Länge
2400 mm
Breite
400 mm
Kanalhöhe max.
110 mm
Kanalhöhe min.
60 mm
OKA-W5006050
Art.Nr.
7424426
Länge
2400 mm
Abdeckungen
3
Breite
500 mm
Kanalhöhe min.
60 mm
Kanalhöhe max.
110 mm
OKA-W6006050
Art.Nr.
7424428
Kanalhöhe min.
60 mm
Kanalhöhe max.
110 mm
Länge
2400 mm
Abdeckungen
3
Breite
600 mm
