Kanaleinheit, blind, rastend, Höhe 40-140 mm
Kanaleinheit, blind, rastend, Höhe 40-140 mm
Art.Nr. 7424040 | EAN 4012195243113



Art.Nr. / Typ
Breite
Kanalhöhe max.
Kanalhöhe min.
40 mm
Länge
2400 mm
Abdeckungen
3
kl. VKE: 2.4 m
2.4m
Beschreibung

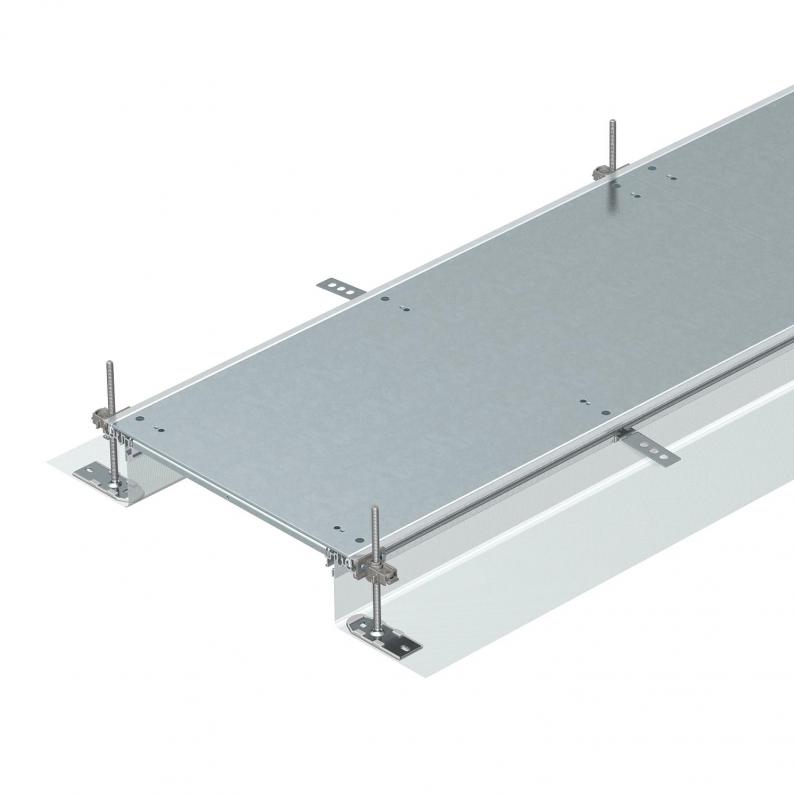

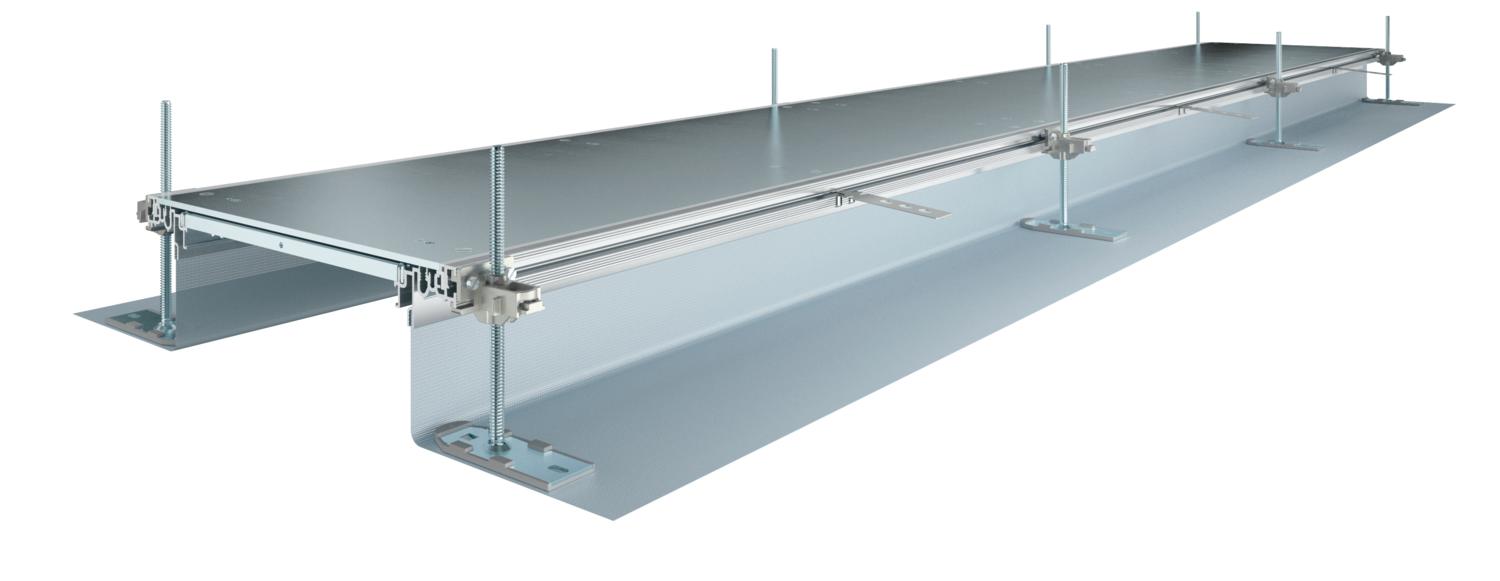

Montagefertige Kanaleinheit estrichbündig zur Leitungsführung, bestehend aus 3 Systemdeckeln, zwei Seitenprofilen mit angesetzter flexibler Seitenwand aus Metallgewebe, Bodenbelaganlegeprofilen mit H = 3 mm. Für trockene Räume im Innenbereich mit trocken gepflegten Fußböden. Mit entsprechenden Systemzubehör auch für nass gepflegte Böden geeignet. Im Lieferumfang enthalten sind 6 höhennivellierbare Befestigungswinkel, 6 Estrichanker und 3 Deckelstoßdichtungen bei Kanalnennbreiten 200, 300 und 400 oder 6 Deckelstoßunterstützungen bei Kanalbreiten 500 und 600. Die unbedingt erforderlichen Nivelliereinheiten (Nivellierhöhe beachten) für die Deckelunterstützung 500 und 600 sind nicht im Lieferumfang enthalten, bitte separat bestellen. Die Kanaldeckel sind bis einschließlich Nennbreite 400 mit Rastfedern vormontiert.
Technische Daten
Technische Daten
Abdeckung Montageöffnung | nein |
---|---|
Abdeckungen | 3 |
Bodenblech | nein |
Bodenpflege | nass |
CO2 Fußabdruck (GWP) Cradle-to-Gate | 46,7371 kg CO2e / 1 Meter |
Deckelbefestigung rastend | ja |
Dichtungseinbaumöglichkeit | ja |
Dimension | 2400x200x140 |
Einbauöffnung für Aufflurtank | nein |
Entkoppelbar | ja |
Geeignet für Dehnungsfuge | nein |

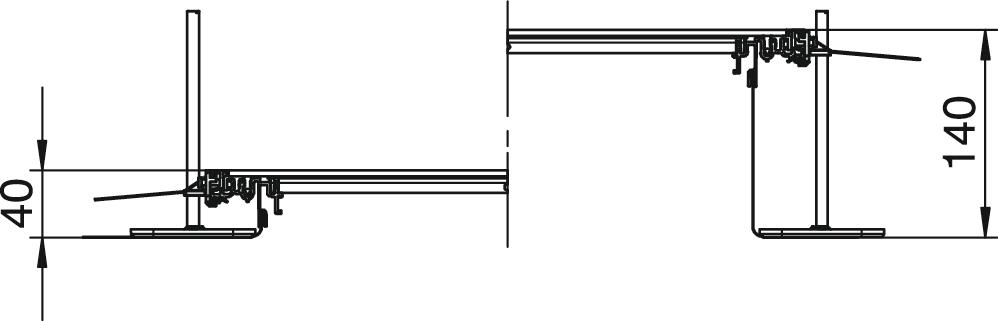

Kanalhöhe max. | 140 mm |
Kanalhöhe min. | 40 mm |
Materialstärke Deckel | 4 |
Mindestestrichhöhe | 40 |
Mit Anschlussöffnung | nein |
Mit Potentialausgleich | nein |
Mit Trennwand | nein |
Mit Überstand | ja |
Montageöffnung | ohne |
Nivellierbereich max. | 140 mm |
Nivellierbereich min. | 40 mm |
Oberfläche | bandverzinkt |
Oberteil abnehmbar | ja |
Werkstoff | Stahl |
Abmessungen
Breite | 200 mm |
---|---|
Länge | 2400 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge

Art.Nr. 7423950
Bausatz für Winkelabzweig nach links, Höhe 40-150 mmTyp
OKA-G20040150FBL
kl. VKE: 1 Stück
1Stück

Art.Nr. 7423970
Bausatz für Winkelabzweig nach rechts, Höhe 40-150 mmTyp
OKA-G20040150FBR
kl. VKE: 1 Stück
1Stück
Ausführungen
Typ
Breite
Kanalhöhe min.
Länge
Kanalhöhe max.
Abdeckungen
Art.Nr.
OKA-G20040140R
200 mm
40 mm
2400 mm
140 mm
3
7424040
OKA-G30040140R
300 mm
40 mm
2400 mm
140 mm
3
7424042
OKA-G40040140R
400 mm
40 mm
2400 mm
140 mm
3
7424044
OKA-G50040140R
500 mm
40 mm
2400 mm
140 mm
3
7424046
OKA-G60040140R
600 mm
40 mm
2400 mm
140 mm
3
7424048
OKA-G20040240R
200 mm
40 mm
2400 mm
240 mm
3
7424060
Breite
Kanalhöhe max.
OKA-G20040140R
Art.Nr.
7424040
Breite
200 mm
Kanalhöhe min.
40 mm
Länge
2400 mm
Kanalhöhe max.
140 mm
Abdeckungen
3
OKA-G30040140R
Art.Nr.
7424042
Kanalhöhe max.
140 mm
Abdeckungen
3
Länge
2400 mm
Breite
300 mm
Kanalhöhe min.
40 mm
OKA-G40040140R
Art.Nr.
7424044
Abdeckungen
3
Länge
2400 mm
Kanalhöhe max.
140 mm
Breite
400 mm
Kanalhöhe min.
40 mm
OKA-G50040140R
Art.Nr.
7424046
Breite
500 mm
Länge
2400 mm
Kanalhöhe min.
40 mm
Kanalhöhe max.
140 mm
Abdeckungen
3
OKA-G60040140R
Art.Nr.
7424048
Kanalhöhe min.
40 mm
Breite
600 mm
Abdeckungen
3
Länge
2400 mm
Kanalhöhe max.
140 mm
OKA-G20040240R
Art.Nr.
7424060
Kanalhöhe min.
40 mm
Kanalhöhe max.
240 mm
Abdeckungen
3
Breite
200 mm
Länge
2400 mm
