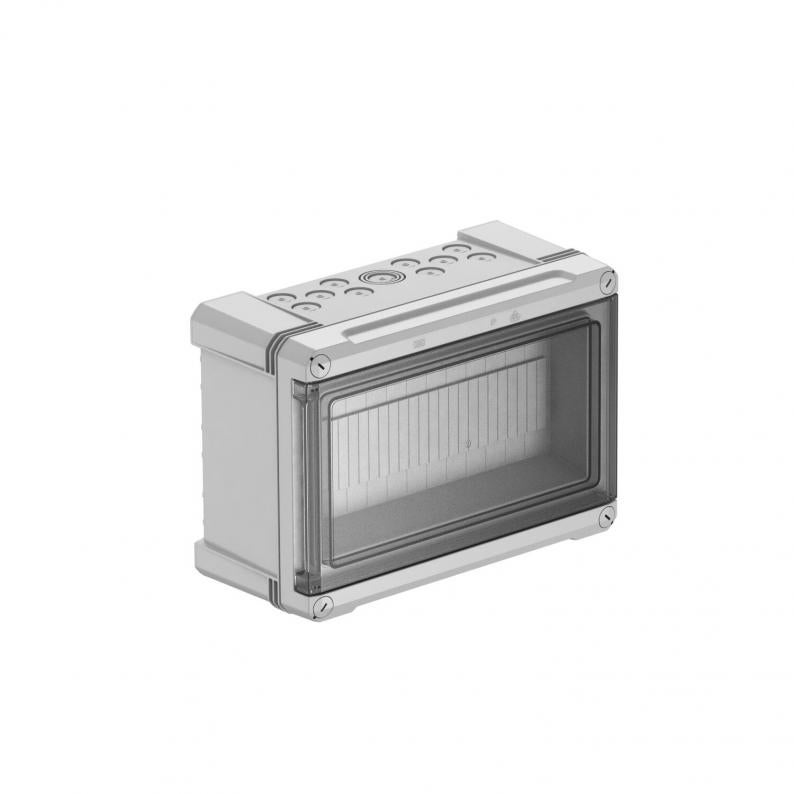

Kleinverteiler 12 Teilungseinheiten, mit Klemmleiste, Poycarbonat
Typ SDB 12 PC | Art.Nr. 2008852 | EAN 4012196465774




Art.Nr. / Typ
2008852 / SDB 12 PC
Klemmen
Steck
kl. VKE: 1 Stück
1Stück
Beschreibung
Kleinverteiler mit Klemmleiste zur Aufputz-Montage, für die Strom-Unterverteilung im Innen- und Außenbereich, gemäß IEC 439-3. Mit vormontierter 35-mm-Hutprofilschiene. Schutzart IP66 und Schutzgrad IK08. Transparenter Deckel zum Schrauben, mit Ausschnitt.
- schutzisoliert für maximal 12 Teilungseinheiten
- Klemmleistenset bestehend aus: je einer PE/N Klemme (1x25 mm² und 1x16 mm² Schraub-Klemmstellen, 2x4 mm² und 12x2,5 mm² Steckklemmen), Mini-Hutprofilschiene, Montageanleitung und Befestigungssatz
- Kennzeichnungsschilder für angeschlossene Verbraucher
- 8 elastische Kabel- und Leitungseinführungen Ø 20mm für Kabeldurchmesser 0-17 mm
- 1 elastische Kabel- und Leitungseinführung Ø 25 mm für Kabeldurchmesser 0-22 mm
- 1 elastische Kabel- und Leitungseinführung Ø 32mm für Kabeldurchmesser 0-28 mm
- je 10 Ausbrechöffnungen Ø 20 mm oben und unten
- je 1 Kombiausbrechöffnung Ø 20/25/32 mm oben und unten
- 4 Schraubenabdeckkappen
- 2 Edelstahlaußenbefestigungen
- Abdeckstreifen für nicht benutzte Teilungseinheiten
Nennstrom 63A
Verlustleistung bei 40K 25,1W
- schutzisoliert für maximal 12 Teilungseinheiten
- Klemmleistenset bestehend aus: je einer PE/N Klemme (1x25 mm² und 1x16 mm² Schraub-Klemmstellen, 2x4 mm² und 12x2,5 mm² Steckklemmen), Mini-Hutprofilschiene, Montageanleitung und Befestigungssatz
- Kennzeichnungsschilder für angeschlossene Verbraucher
- 8 elastische Kabel- und Leitungseinführungen Ø 20mm für Kabeldurchmesser 0-17 mm
- 1 elastische Kabel- und Leitungseinführung Ø 25 mm für Kabeldurchmesser 0-22 mm
- 1 elastische Kabel- und Leitungseinführung Ø 32mm für Kabeldurchmesser 0-28 mm
- je 10 Ausbrechöffnungen Ø 20 mm oben und unten
- je 1 Kombiausbrechöffnung Ø 20/25/32 mm oben und unten
- 4 Schraubenabdeckkappen
- 2 Edelstahlaußenbefestigungen
- Abdeckstreifen für nicht benutzte Teilungseinheiten
Nennstrom 63A
Verlustleistung bei 40K 25,1W
Technische Daten
Abmessungen
Länge | 286 mm |
---|---|
Breite | 202 mm |
Höhe | 126 mm |
Technische Daten
Anzahl der Reihen | 1 |
---|---|
Transparenter Deckel | ja |
DIN-Schiene | ja |
Mit Montageplatte | nein |
Breite in Teilungseinheiten | 12 |
Schutzart | IP66 |
Nennstrom | 63 A |
Nennspannung | 400 V |
Anbaumöglichkeit | ja |
EMV-Ausführung | nein |
Schutzgrad IK-Code | IK08 |
Mit Schloss | nein |
Montageart Installationskleinverteiler | Aufbau |
Art der Abdeckung | Deckel |
Ausführung Deckel Kleinverteiler | mit Ausschnitt |
Klemmen | Steck |
Dimension | 286x202x125 |
Werkstoff | Polycarbonat |
Farbe | lichtgrau; RAL 7035 |
CO2 Fußabdruck (GWP) Cradle-to-Gate | 6,4826 kg CO₂e / 1 Stück |
