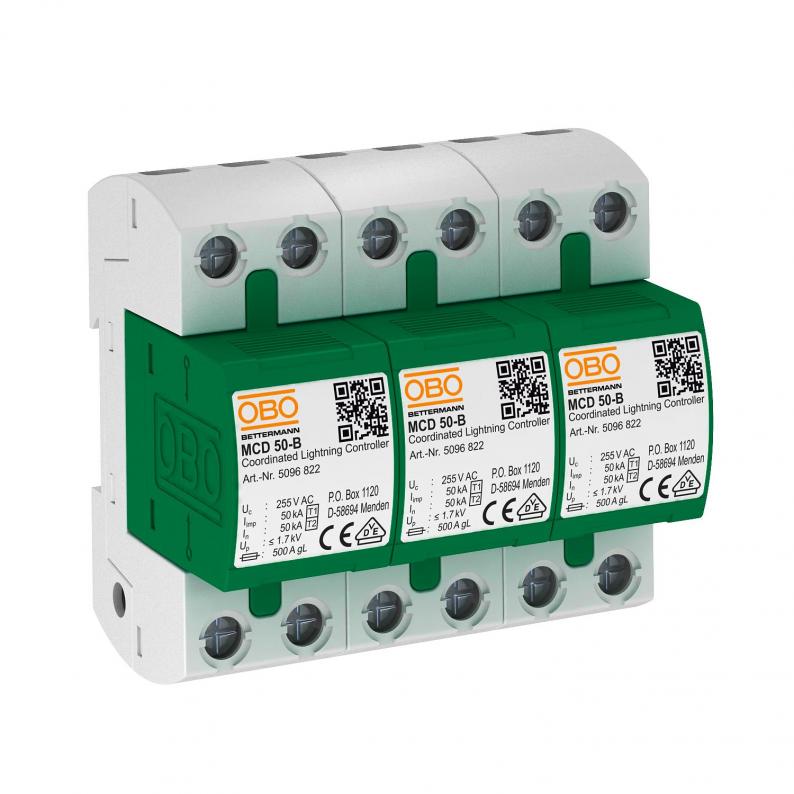

Kombiableiter 3-polig
Typ MCD 50-B 3 | OBO Art.Nr. 5096877 | EAN 4012195077077
OBO Art.Nr. / Typ
5096877 / MCD 50-B 3
Höchste Dauerspannung AC
255 V
Schutzart
IP20
Ausführung der Pole
3
kl. VKE: 1 Stück
1Stück
Beschreibung
Kombiableiter Typ 1+2 , 3-polig, zum Einsatz in TN-C-Netzen.
Komplett vorkonfektioniert und anschlussfertig bestehend aus:
3 x MCD 50-B: Koordinierter Blitzstromableiter Typ 1+2 EN 61643-11. Für Schnittstelle 0 auf 2 (LPZ) gemäß Blitzschutzzonen-Konzept nach IEC 62305 bzw. VDE 0185-305.
• Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305)
• Blitzstromableitvermögen 50 kA (10/350) pro Pol und bis zu 150 kA (10/350) gesamt
• Schutzpegel <1,7 kV, ermöglicht den Geräteschutz
• Kurzschlussfestigkeit 10 kA, Ableitervorsicherung bis 500 A gL/gG
• gekapselte, nicht ausblasende Funkenstrecken
Anwendung: Industrieanlagen und Gebäude mit äußerem Blitzschutz der Klassen I bis IV.
Komplett vorkonfektioniert und anschlussfertig bestehend aus:
3 x MCD 50-B: Koordinierter Blitzstromableiter Typ 1+2 EN 61643-11. Für Schnittstelle 0 auf 2 (LPZ) gemäß Blitzschutzzonen-Konzept nach IEC 62305 bzw. VDE 0185-305.
• Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305)
• Blitzstromableitvermögen 50 kA (10/350) pro Pol und bis zu 150 kA (10/350) gesamt
• Schutzpegel <1,7 kV, ermöglicht den Geräteschutz
• Kurzschlussfestigkeit 10 kA, Ableitervorsicherung bis 500 A gL/gG
• gekapselte, nicht ausblasende Funkenstrecken
Anwendung: Industrieanlagen und Gebäude mit äußerem Blitzschutz der Klassen I bis IV.
Technische Daten
Technische Daten
| Ansprechzeit | <100 ns |
|---|---|
| Ausblasend | nein |
| Ausführung | 3-polig |
| Ausführung der Pole | 3 |
| Betriebstemperatur max. | 85 °C |
| Betriebstemperatur min. | -40 °C |
| Blitzstoßstrom (10/350 μs) | 50 kA |
| Blitzstoßstrom (10/350) [gesamt] | 150 kA |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 6,311 kg CO2e / 1 Stück |
| Dimension | 255V |
| Fernsignalisierung | nein |
| Höchste Dauerspannung (L-N) | 255 V |
| Höchste Dauerspannung AC | 255 V |
| Kurzschlussfestigkeit | 10 kA |
| Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz | 10 kA |
| Leiterquerschnitt starr (ein-/mehrdrähtig) max. | 50 mm² |
| LPZ | 0→2 |
| Max. netzseitiger Überstromschutz | 500 |
| Maximale Vorsicherung | 500 A |
| Montageart | Hutschiene 35 mm |
| Nennableitstoßstrom (8/20 µs) | 50 kA |
| Nennableitstoßstrom (8/20 µs) [L-N] | 50 kA |
| Nennlaststrom (Ein- / Ausgangsklemme) | 125 A |
| Nennspannung AC (50 / 60 Hz) | 230 V |
| Netzform | TN-C |
| Netzform DC | nein |
| Netzform IT | nein |
| Netzform sonstige | nein |
| Netzform TN | ja |
| Netzform TN-C | ja |
| Netzform TN-C-S | nein |
| Netzform TN-S | nein |
| Netzform TT | nein |
| Polzahl | 1 |
| Prüfklasse Typ 1 | ja |
| Prüfklasse Typ 2 | ja |
| Schutzart | IP20 |
| Schutzpegel [L-N] | ≤1,7 |
| Signalisierung am Gerät | keine |
| SPD nach EN 61643-11 | Typ 1+2 |
| SPD nach IEC 61643-1 | class I+II |
| Temperatureinsatzbereich max. | 85 °C |
| Temperatureinsatzbereich min. | -40 °C |
| Zulassungen | VDE |
Abmessungen
| Breite | 105 mm |
|---|---|
| Höhe | 69 mm |
| Länge | 100 mm |
Anschlussmöglichkeiten
| Ableitstoßstrom (8/20 µs) [gesamt] | 150 kA |
|---|---|
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 10 mm² |
