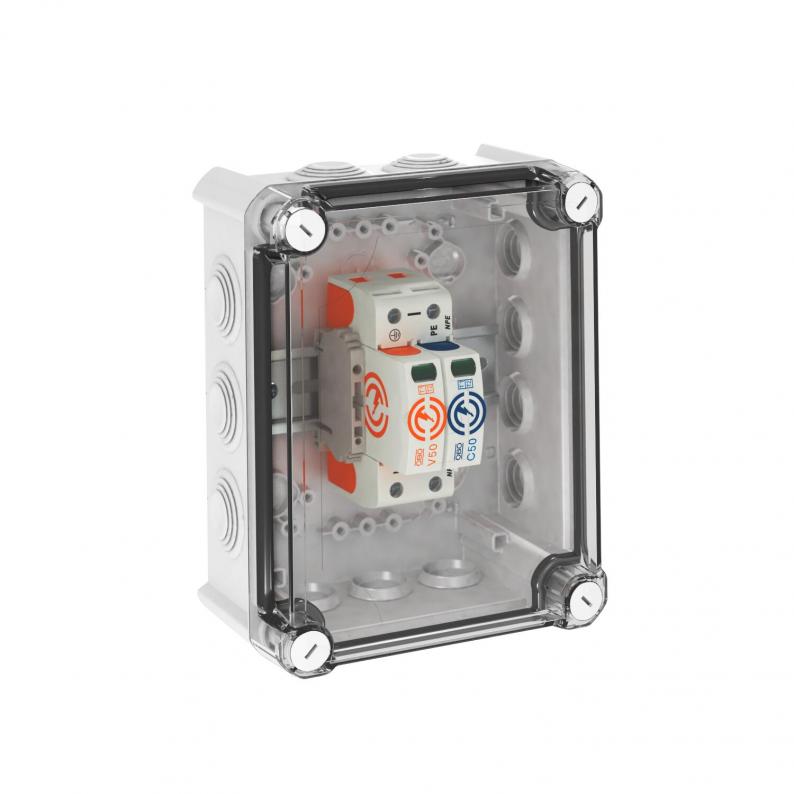

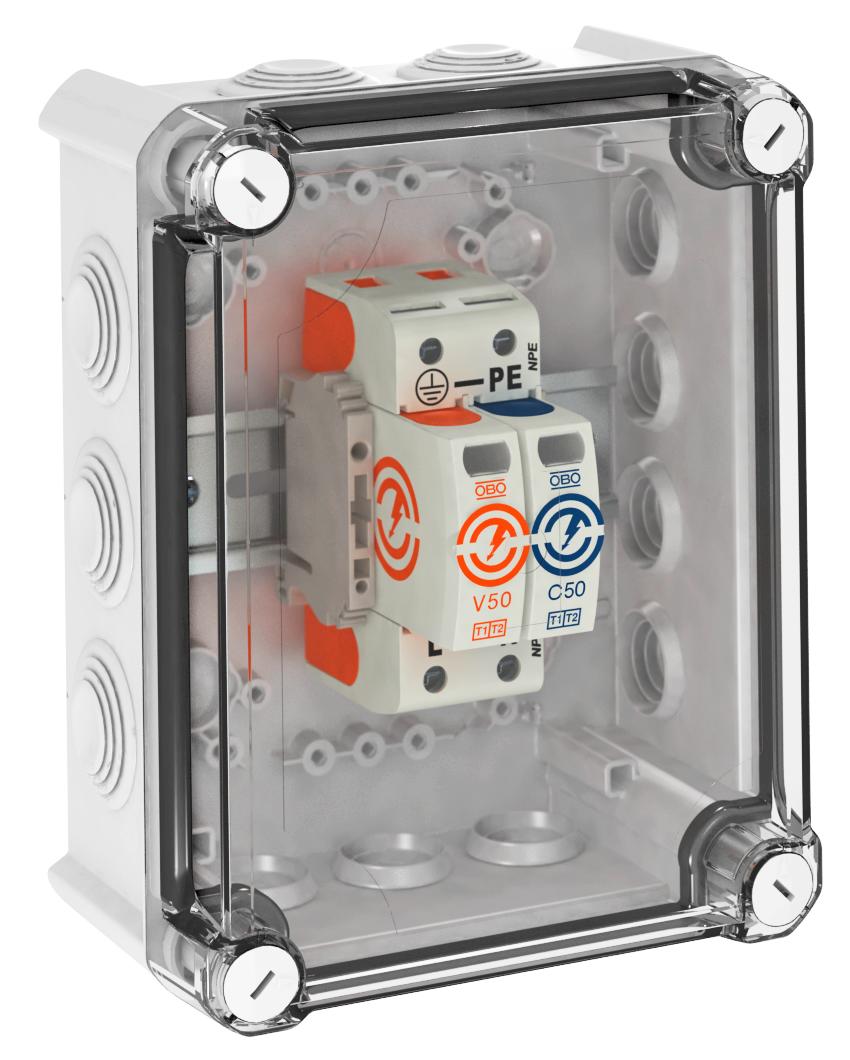

Kombiableiter V50, 1-polig+NPE 280 V

Kombiableiter V50, 1-polig+NPE 280 V

Typ VG-V50-1+NPE-280
|
Art.Nr. 5093594
|
EAN 4012196423217
Alle Ausführungen anzeigen
Art.Nr. / Typ
Höchste Dauerspannung AC
Ausführung der Pole
Schutzart
IP66

kl. VKE: 1 Stück

Stück

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsAusführungen

Beschreibung

Blitzstrom- Kombiableiter Typ 1+2 nach DIN EN 61643-11

• Zum Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305)
• Kompletteinheit, vormontiert und anschlussfertig im Polycarbonat Gehäuse (IP66)
• Blitzstromableitvermögen 12,5 kA (10/350) pro Pol und bis zu 50kA (10/350) gesamt

Anwendung: Blitzschutz-Potentialausgleich für Gebäude der Klasse III und IV.
Bei Gefahr von Kondenswasserbildung durch Wind, Eis, Temperatur oder Sonne sind ggf. zusätzliche Maßnahmen erforderlich!



* Komplett = Ober- und Unterteil
  • Underwriters Laboratories Inc., USA
  • Österreichischer Verband für Elektrotechnik, Österreich
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • 5 Jahre Gewährleistung
  • Übergang von LPZ 0 bis 2.
  • Kombinationsschutzgerät aus Typ 1 und Typ 2
  • halogenfrei; ohne Chlor, Fluor und Brom
  • CO₂-Fußabdruck (PCF)
  • Verpackung vollständig aus recycelter Kartonage

Technische Daten

Technische Daten

Polzahl1
Netzformsonstige
Ausblasendnein
Signalisierung am Gerätoptisch
SchutzartIP66
Höchste Dauerspannung (L-N)280 V
Höchste Dauerspannung (N-PE)255 V
Nennableitstoßstrom (8/20 µs) [L-N]30 kA
Blitzstoßstrom (10/350) [gesamt]25 kA
Maximaler Ableitstoßstrom (8/20 μs) [L-N]50 kA
Fernsignalisierungnein
Nennspannung AC (50 / 60 Hz)230 V
Integrierte Vorsicherungnein
Blitzstoßstrom (10/350 μs)12,5 kA
Schutzpegel [L-N]≤1,3
Höchste Dauerspannung AC280 V
Höchste Dauerspannung DC350 V
Nennableitstoßstrom (8/20 µs)30 kA
Ausführung der Pole1+N/PE
Montageartvormontiert im Gehäuse
Max. netzseitiger Überstromschutz160 A gL/gG
Restspannung [L-N] @ 5 kA0,8 kV
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz50 kA eff
Restspannung [L-N] @ 1 kA0,7 kV
TOV-Spannung [L-N] - withstand mode - 5 s335 V
TOV-Spannung [L-N] - fail safe mode - 120 min440 V
TOV-Spannung [N-PE] - withstand mode - 200 ms1200 V
SPD nach UL 1449Type 4
Mindestabstand1,5 mm
ZulassungenVDE, UL, ÖVE
Leiterquerschnitt flexibel (feindrähtig) max.2 AWG
Netzform TNja
Netzform TN-C-Sja
Netzform TN-Sja
Netzform TTja
Betriebstemperatur min.-40 °C
Betriebstemperatur max.80 °C
Drehmoment4 Nm
SPD nach IEC 61643-1class I+II
SPD nach EN 61643-11Typ 1+2
Maximaler Ableitstoßstrom (8/20 μs)50 kA
Folgestromlöschvermögen (eff) [N-PE]0,1 kA
Ansprechzeit<25 ns
Maximale Vorsicherung160 A
Temperatureinsatzbereich min.-40 °C
Temperatureinsatzbereich max.80 °C
Restspannung [L-N] @ 12,5 kA1 kV
Dimension280V
CO2 Fußabdruck (GWP) Cradle-to-Gate3,6301 kg CO2e / 1 Stück

Anschlussmöglichkeiten

Leiterquerschnitt flexibel (feindrähtig) min.1,5 mm²
Leiterquerschnitt flexibel (feindrähtig) max.35 mm²
Anschlussquerschnitt FM-Klemmen min.0,5 mm²
Anschlussquerschnitt FM-Klemmen max.1,5 mm²
Anschlussquerschnitt FM-Klemmen min.21 AWG
Anschlussquerschnitt FM-Klemmen max.16 AWG
Ableitstoßstrom (8/20 µs) [gesamt]50 kA
Leiterquerschnitt starr (ein-/mehrdrähtig) min.1,5 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) min.16 AWG
Leiterquerschnitt starr (ein-/mehrdrähtig) max.2 AWG
