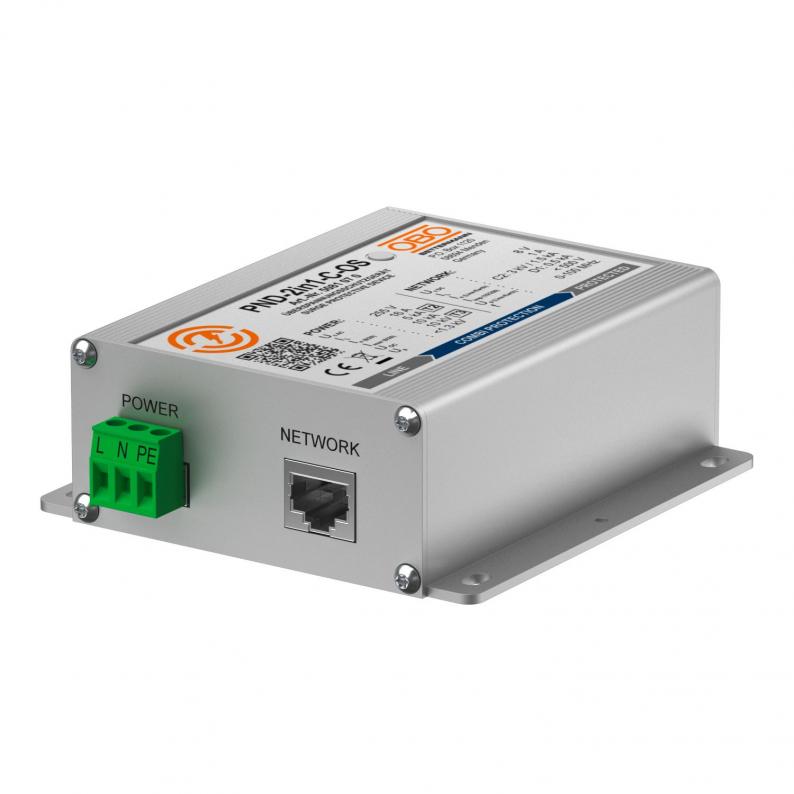

Kombischutzgerät 2in1 für Kamerasysteme CCTV
Typ PND-2in1-C-OS | Art.Nr. 5081070 | EAN 4012196676965
Art.Nr. / Typ
5081070 / PND-2in1-C-OS
Stecksystem
RJ45 8(8)
kl. VKE: 1 Stück
1Stück
Beschreibung
Kombischutzgerät für IP-basierte TV/Kamera-Systeme
• Schutz von Energie- und Datenschnittstelle mit nur einem Gerät
• im Aluminiumgehäuse
• einfache Montage per Zwischenstecker
• zweistufige Schutzschaltung
• 3-poliger Anschluss für die Energieschnittstelle
• RJ45-Anschluss für die Datenschnittstelle
• mit LED-Betriebsanzeige (OS)
• inkl. Hutschienenbefestigungsset
Anwendung: Zum Schutz von CCTV, Videosignalen; (IP-)Kameras bzw. TV- Anlagen
• Schutz von Energie- und Datenschnittstelle mit nur einem Gerät
• im Aluminiumgehäuse
• einfache Montage per Zwischenstecker
• zweistufige Schutzschaltung
• 3-poliger Anschluss für die Energieschnittstelle
• RJ45-Anschluss für die Datenschnittstelle
• mit LED-Betriebsanzeige (OS)
• inkl. Hutschienenbefestigungsset
Anwendung: Zum Schutz von CCTV, Videosignalen; (IP-)Kameras bzw. TV- Anlagen
Technische Daten
Abmessungen
| Länge | 122,5 mm |
|---|---|
| Breite | 100 mm |
| Höhe | 37,1 mm |
Technische Daten
| Stecksystem | RJ45 8(8) |
|---|---|
| Schutzpegel Ader - Ader | <40 V |
| Schutzpegel Ader - Erde | <450 V |
| Schutzart | IP20 |
| Höchste Dauerspannung (L-N) | 255 V |
| Prüfnorm | IEC 61643-21 |
| Erdung über: | Anschlussleitung/Hutschiene |
| Schirm Anschluss | ja |
| Schirmung | direkt |
| Stoßstromfestigkeit Ader - Ader | C1: 0,3 kV / 0,15 kA (8/20µs) |
| Stoßstromfestigkeit Ader - Erde | C2: 3 kV / 1,5 kA (8/20µs) |
| Höchste Dauerspannung AC | 5,65 V |
| Höchste Dauerspannung DC | 8 V |
| Nennableitstoßstrom (8/20 µs) | 5 kA |
| Grenzfrequenz | 100 MHz |
| SPD nach IEC 61643-21 | Class I+II+III / D1+C2+C1 |
| Kategorie | Typ 1+2+3 / D1+C2+C1 |
| SPD nach IEC 61643-1 | class II+III |
| SPD nach EN 61643-11 | Typ 2+3 |
| LPZ | 1→3 |
| Schutzpegel | <1,3 kV |
| Maximaler Ableitstoßstrom (8/20 μs) | 10 kA |
| Nennlaststrom | 10 A |
| Temperatureinsatzbereich max. | 80 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Dimension | 230V |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 2,4562 kg CO2e / 1 Stück |
Netzwerk
| Frequenzbereich min. | 0 |
|---|
