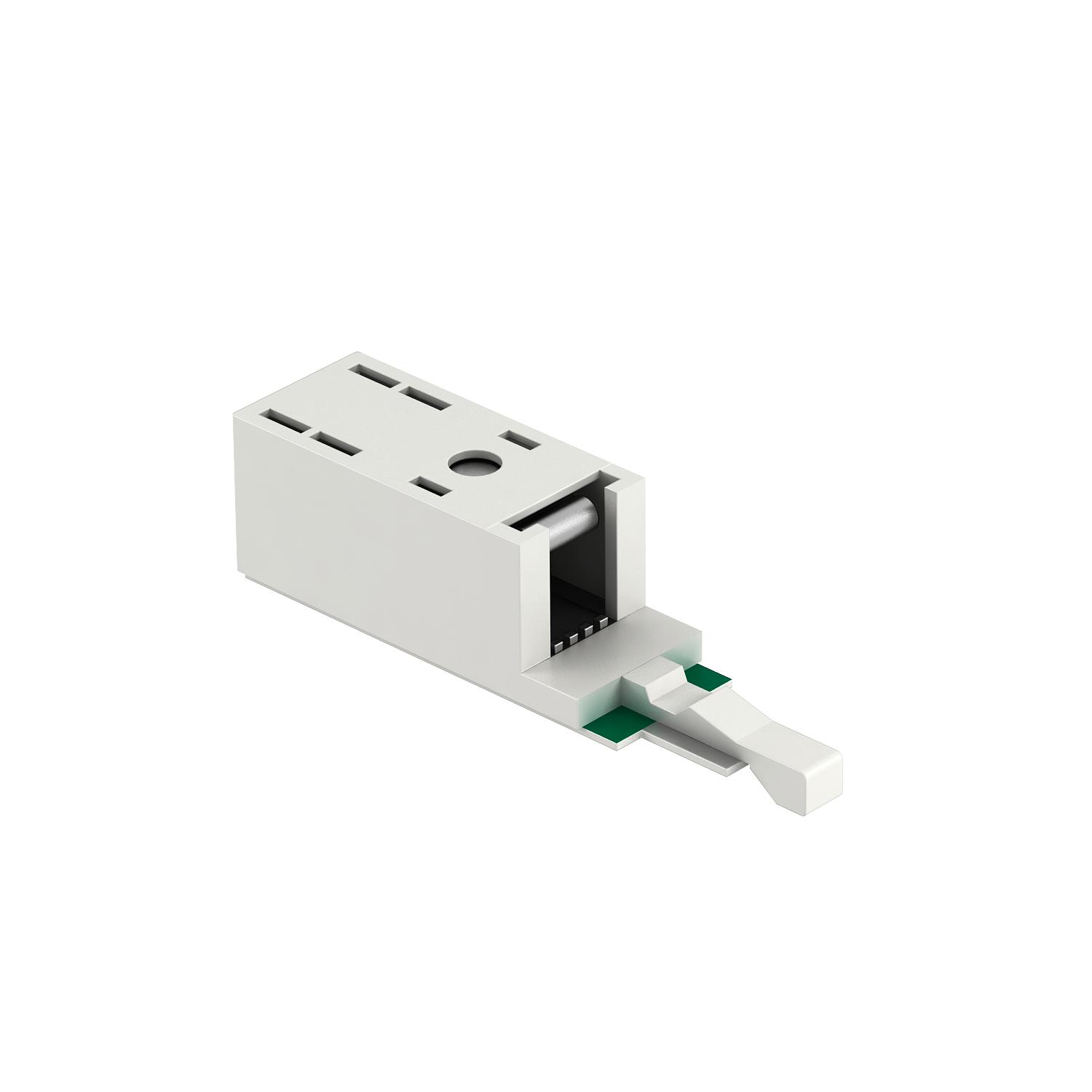

Kombischutzgerät LSA BF 180
Typ LSA-BF-180 | Art.Nr. 5084024 | EAN 4012195525370
Art.Nr. / Typ
5084024 / LSA-BF-180
Anzahl Pole
2
Stecksystem
sonstige
Ausführung
Basis- und Feinschutz
kl. VKE: 1 Stück
1Stück
Beschreibung
LSA-Basis- und -Feinschutz, zur Anwendung in MSR-Systemen
• Basis- und Feinschutz
• Grobschutz mit Fail-Safe-Technologie.
• Mit PTC-Schutzkomponenten gegen Überstrom.
• Max. Spannung: 180 V
Anwendung: Direkt auf LSA-Plus Trennleiste- oder Anschluss-Leisten mit Erdungsschiene (z.B. OBO LSA-A-LEI (5084 00 8) oder OBO LSA-T-LEI (5084 01 2), sowie OBO LSA-E (5084 03 2))
Kombinationsschutzgerät für eine Doppelader
• Basis- und Feinschutz
• Grobschutz mit Fail-Safe-Technologie.
• Mit PTC-Schutzkomponenten gegen Überstrom.
• Max. Spannung: 180 V
Anwendung: Direkt auf LSA-Plus Trennleiste- oder Anschluss-Leisten mit Erdungsschiene (z.B. OBO LSA-A-LEI (5084 00 8) oder OBO LSA-T-LEI (5084 01 2), sowie OBO LSA-E (5084 03 2))
Kombinationsschutzgerät für eine Doppelader
Technische Daten
Technische Daten
| Anzahl Pole | 2 |
|---|---|
| Stecksystem | sonstige |
| Schutzpegel Ader - Ader | <300 V |
| Schutzpegel Ader - Erde | <300 V |
| Schutzart | IP20 |
| Prüfnorm | IEC 61643-21 |
| Serienwiderstand pro Ader | 10 Ω ± 10 % |
| Kapazität (Ader-Ader) | < 50 pF |
| Kapazität (Ader-Erde) | < 50 pF |
| Isolationswiderstand | > 1 GΩ |
| Stoßstromfestigkeit Ader - Ader | C2: 5 kV / 2,5 kA (8/20µs) |
| Stoßstromfestigkeit Ader - Erde | C2: 5 kV / 2,5 kA (8/20µs) |
| Gesamt-Ableitstoßstrom (10/350) | 0,5 kA |
| Gesamt-Ableitstoßstrom (8/20) | 5 kA |
| Nennlaststrom DC | 0,12 A |
| Nennlaststrom AC | 0,08 A |
| Höchste Dauerspannung AC | 120 V |
| Höchste Dauerspannung DC | 180 V |
| Ausführung | Basis- und Feinschutz |
| SPD nach IEC 61643-21 | Class I+II+III / D1+C2+C1 |
| Kategorie | Typ 1+2+3 / D1+C2+C1 |
| LPZ | 0→3 |
| Temperatureinsatzbereich max. | 80 °C |
| Temperatureinsatzbereich min. | -40 °C |
| Dimension | 180V |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,0152 kg CO2e / 1 Stück |
